在选用LVDT位移传感器时,应先确定其测量行程,可根据实际使用工况预留行程,注明其零点的方向是增加或者减小,再根据所需误差要求选择合适的精度要求。供电范围选择上有6VDC、12VCD、24vcd、220VCD等多种电压可选,输出信号有电压或电流,具体看匹配要求。位移传感器的可动铁芯和线圈之间没有实体接触, 是没有摩擦的部件。

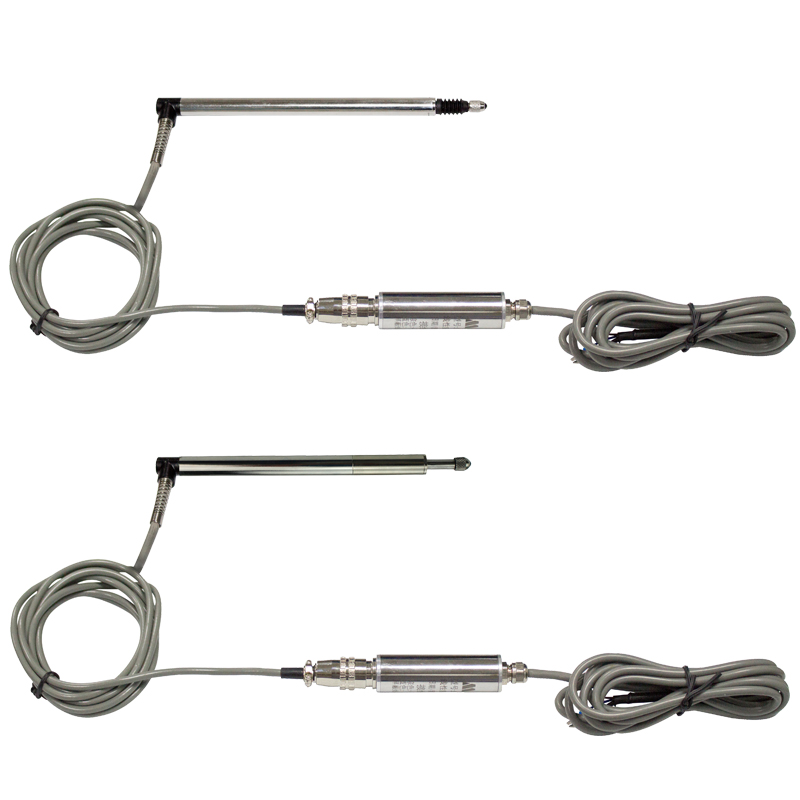

LVDT位移传感器会跟随铁芯的运动而增加
LVDT位移传感器内部是由线圈组成,称初级线圈和次级线圈,它们之间是一对一的,线圈则绕在中空热塑性纤维化合物上,并具有防潮的功能,内部线圈安装在一个笔形的圆筒中,铁芯插于圆筒中在线圈与中空之间自由运动,铁芯的顶部与被测量的物体结合,测量出实际的运动量,在日常使用中,将一定频率的交流电提供与初级线圈,LVDT传感器输出信号就是两个线圈之间的电压,该电压会跟随铁芯的运动而增加或减小,为了使用过程中方便,电压经过电子回路处理转换成更高精度电流或者电压输出。
