LVDT位移传感器结构与性能分析

来源:LVDT位移传感器结构与性能分析   发布于:2021-10-23 13:55:41    浏览:2208

LVDT位移传感器是用于微位移精密测量的高精度位移传感器,主要由线圈、骨架和铁芯组成。骨架通常选用膨胀系数小、耐热性能好、高频损失小的绝缘木、硬质橡胶或者聚甲醛树脂等绝缘材料制造,骨架形状与尺寸要精密对称。高强度漆包线均匀、紧密地绕制在骨架上。铁芯需要选用电阻率大、导磁率高、饱和磁感应强度大的材料。铁芯位于传感器线圈中心位置。通电后,初级线圈输入交变激励电流,则次级线圈内将产生电动势。两个磁极线圈反极性串联,输出电压信号,实现位移量转换为电信号。

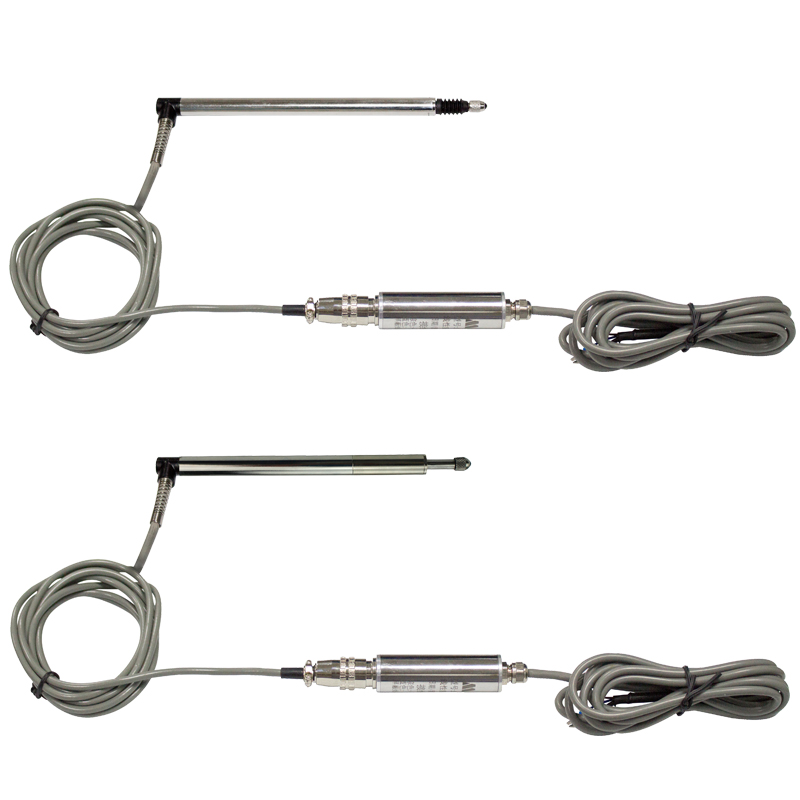

LVDT差动变压式位移传感器

LVDT位移传感器与其他类型位移传感器相比,主要具备以下优点:

1、传感器结构简单,稳定性好、使用寿命长。传感器测量所需外部驱动力小,适用于部分非刚性检测面安装使用;

2、传感器分辨率高,灵敏度好。部分型号分辨率小于0.1μm;

3、传感器测量精度高,重复性好。部分型号线性精度可达0.25%;

4、传感器输出功率大,方便信号转换电路设计;

5、传感器抗干扰性能好,输出阻抗小,适用于现场环境较为复杂场合安装使用

LVDT位移传感器线圈仓由一个初级线圈和两个次级线圈组成。传感器检测与转换电路可将线圈输出正弦波信号转换为电压、电流模拟量信号或者RS485数字信号,可与数显仪表、采集仪、单片机、PLC控制器或者PC电脑联用,实现位移测量与测控。

LVDT位移传感器差动变压器结构设计决定了其存在以下问题:

1、为了获得较高的线性,LVDT位移传感器的量程通常仅占线圈长度的几分之一,这导致传感器安装尺寸相对较大。自动化测控系统通常集成大量的传感器与其他元器件,如果要很好地利用空间,就要求位移传感器体积越小越好;

2、LVDT位移传感器量程越大,线性度相对越低。当传感器精度降低到一定水平,测量便失去了意义。因此LVDT位移传感器适用于微位移精密测量场合,很少用于大量程位移测量;

3、LVDT位移传感器因为铁芯惯性大、频响低、损耗大,无法用于快速动态信号测量;

4、LVDT位移传感器分辨率与测量范围有关,测量范围越大,传感器分辨率越低;

5、LVDT位移传感器需要采用精密元件组成振荡器,传感器对测量电路要求也较高,需要精密元件组成驱动及信号检出电路,用于保障传感器测量精度与稳定性。这大幅增加了LVDT位移传感器的加工难度与生产成本;

6、LVDT位移传感器存在难以克服的零点残余电压,影响传感器测量精度。
