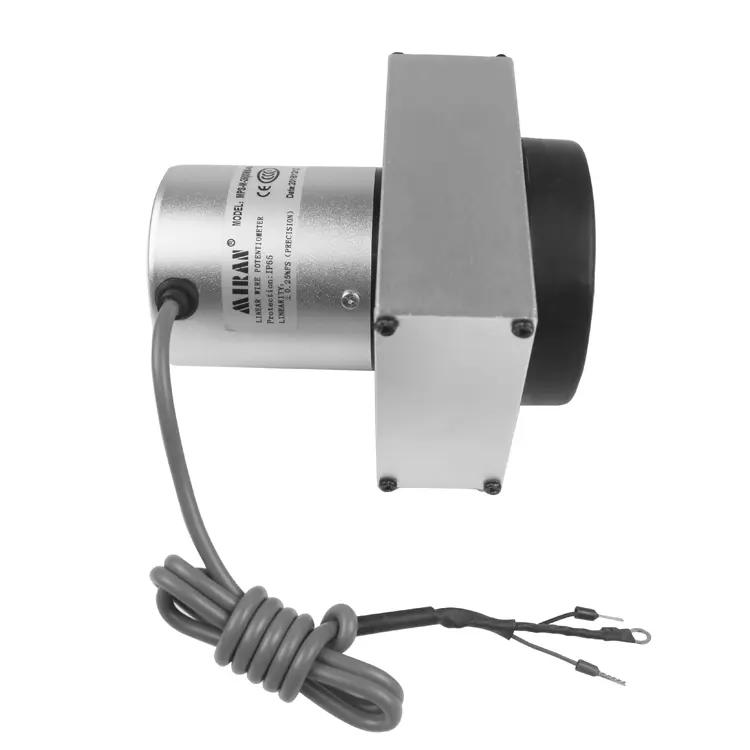

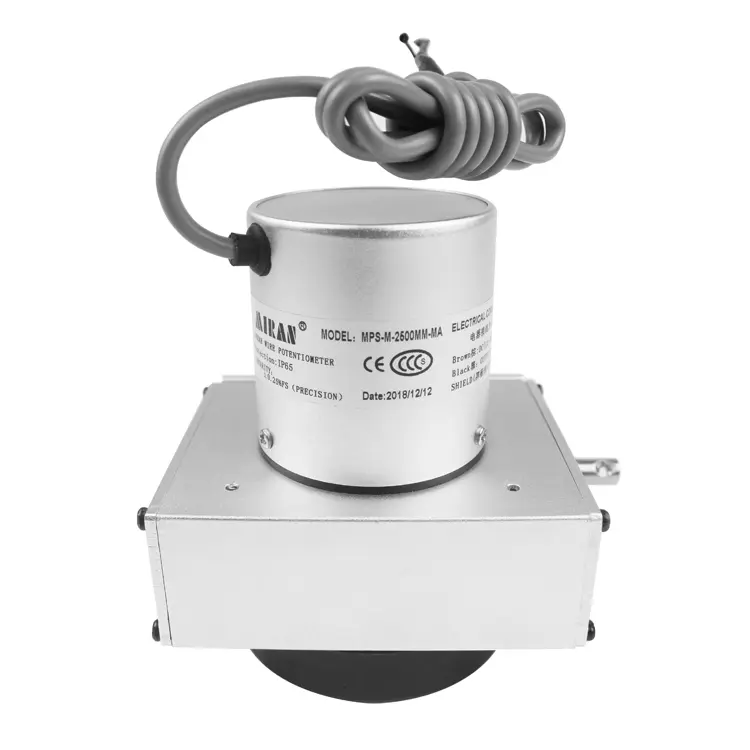

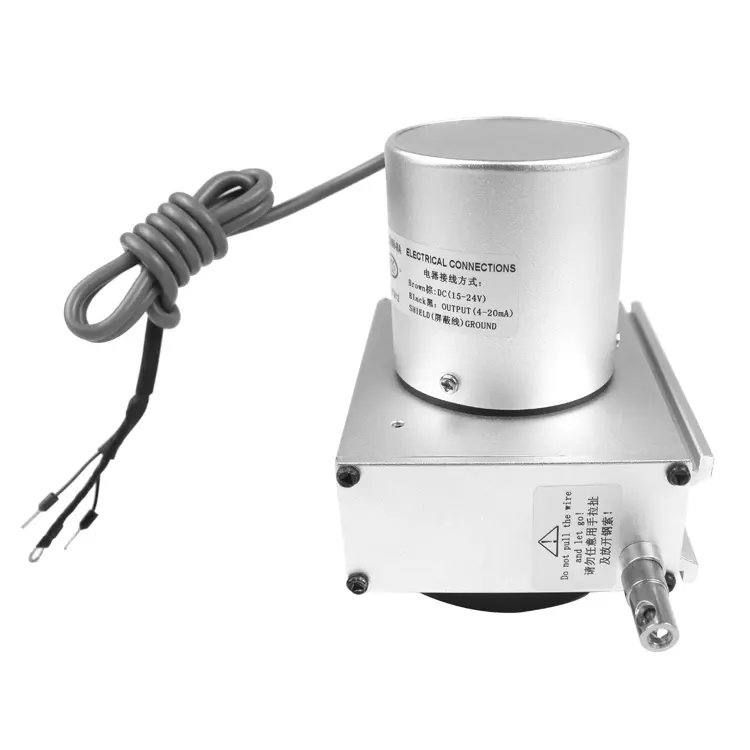

一、MPS-M系列拉绳位移传感器产品简介:
MPS-M 拉绳位移传感器，又称拉绳尺，拉线尺，拉线编码器，拉线位移传感器，是直线位移传感器在结构上的精巧集成，充分结合了角度传感器和直线位移传感器的优点，成为一款结构紧凑、测量行程长、安装空间尺寸小、具有高精度测量的优良传感器。MPS-M 拉绳位移传感器系列产品具有很大的选择空间，行程从1000-4000mm不等， 具有模拟电流信号：4-20MA，模拟电压信号0-5V、0-10V和脉冲信号P：A、B、Z相数字输出，为广大客户所采用，接受特殊规格订货

二、MPS-M系列拉绳位移传感器性能特点：
1.结构小巧，安装空间尺寸小。
2.测量行程长（1000～4000mm有效行程可以选择）。
3.防护等级IP65。外壳和线轮均经过防腐处理，牵引绳为不锈钢外敷特氟龙，可以在恶劣的环境下工作。
4.可选输出方式有：电阻型、电压型、电流型、增量脉冲型、绝对脉冲型。

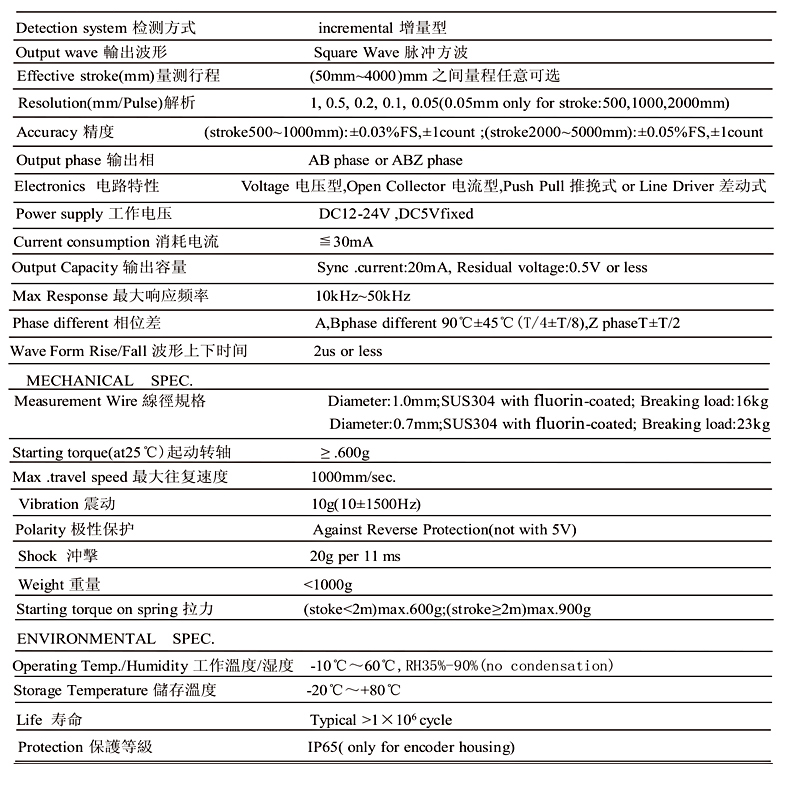

三、MPS-M系列拉绳位移传感器技术参数：

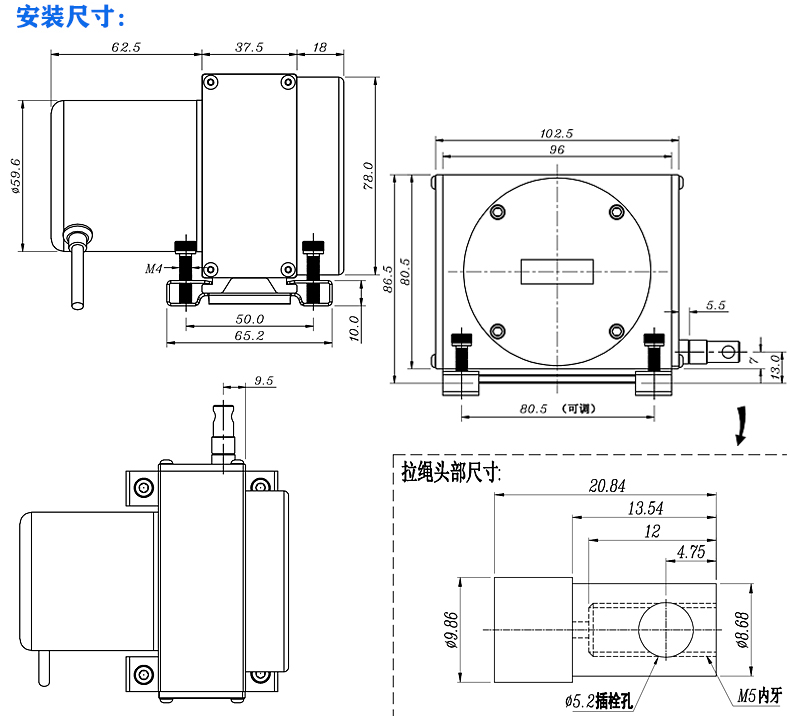

四、MPS-M系列拉绳位移传感器安装尺寸图：



五、MPS-M 拉线编码器拉绳尺的输出类型：
电阻输出型（电位器）：5kΩ，10KΩ，
电压输出型：V1:0-5V，V2:0-10V，
电流输出型：4-20MA (二线制，三线制，四线制），
脉冲输出型：P：A B Z相，
数字信号（外置/内置）：RS485，

六、MPS-M 拉线编码器拉绳尺的安装注意事项：
1，利用底部４个固定螺丝孔,依现场及机器安装空间设施需要,直接安装或另加保护或其他机械使用。
2，不锈钢索安装时,须注意水平角度,亦即尽量使钢索由出线口至移动部位之机构,于工作时水平滑动。
3，保持较小角度（容许偏差＋/-3°）以确保量测精度及钢索之寿命。钢索本体是不锈钢加涂氟层,请勿让其受外力的割伤﹑烧损﹑撞击等不当之事发生：过量的粉尘﹑积屑或是足以破坏钢索的物品贮留于内部的滑轮或出线口将造成钢索破损,导致运转不顺的故障。
4，未安装于工作台或固定坐前,请勿用手或是其它产品将钢索拉出并让其瞬间自行弹回．此举将造成钢索断裂,伤害本体结构及人身安全。
5，MPS-S和MPS-M系列产品的往复运动的瞬间加速不可超过1米／秒；MPS-L和MPS-L-P系列产品的往复运动的瞬间加速不可超过0.5米／秒；此举将造成钢索断裂，恕本公司不承担此范围以外的责任。
6，若使用于非直线运动的机构,请加装适当的滑轮运转。
7，若使用于环境恶劣或特殊场合,请自行加装保护机构。

七、MPS-M 拉线编码器拉绳尺的应用领域：
裂缝测量监测，桥梁测量监测，仓储位置定位，水库大坝保护，闸门开度控制，压力机械，造纸机械，纺织机械，金属板材机械，包装机械，印刷机械，水平控制仪，建筑机械，工业机器人，射出机，木工机械，电梯，空气压缩机/油压机，高度机，X-Y轴及其它长度位移，液位等相关尺寸量测和位置控制。

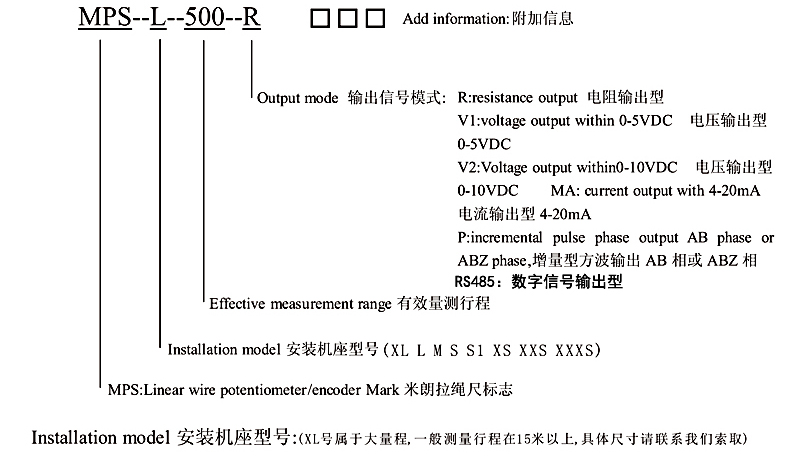

附：MPS-M拉线编码器拉绳尺选型指引


如需详询及具体价格，请拨打服务热线：18988775301 张工
