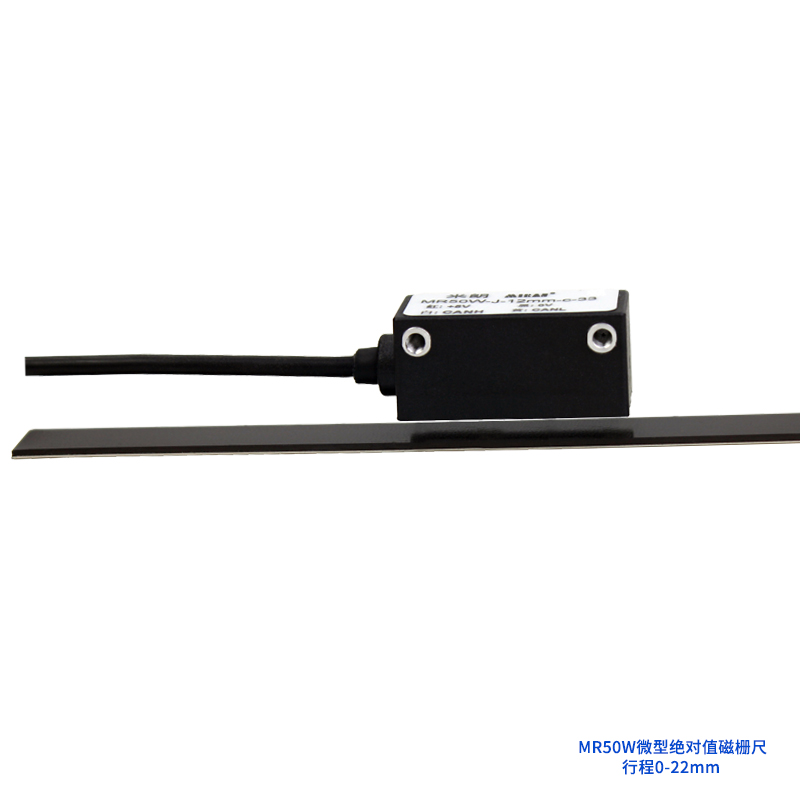

一、MR50W微型绝 对值磁栅尺概述：

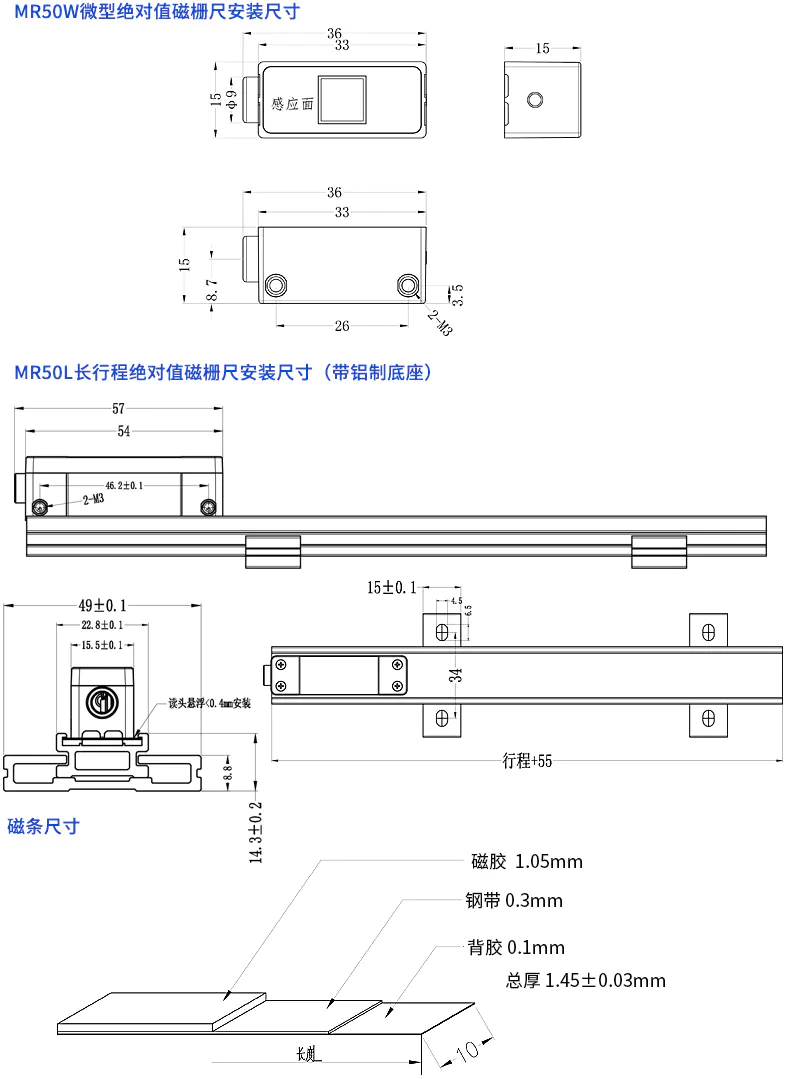

微型绝 对值磁栅尺其最大量程范围为22mm,读头安装尺寸更小（33*15*15mm），更能适应狭小空间作业。而长量程绝  对值式磁栅尺其最大量程范围可以做到16.384米，可以选择的量程范围更宽。绝 对值磁栅尺是一种用于直线或旋转位置测量的高精度传感器，它的核心工作部件分为两个主要部分，分别是“磁栅尺”尺身上均匀录制有磁性刻度，“读数头”内部装有磁敏元件，在尺上方移动时，可以读取磁信号的绝 对位置信息，无需像增量式尺子那样需要先回零找参考点，即使中途断电，位置信息也不会丢失，重新上电后位置依然准确。

二、MR50W微型绝对值磁栅尺特点及应用：

抗干扰性强对油污、灰尘、振动等工业环境不敏感，可靠性高；

无需回零，节省时间，防止因意外断电导致的生产问题；

维护简单，通常无需电池保持记忆，结构坚固。

广泛应用于需要高可靠性、绝 对位置记忆的场合，如：数控机床、精密测量设备、自动化生产线、医疗设备、机器人等。

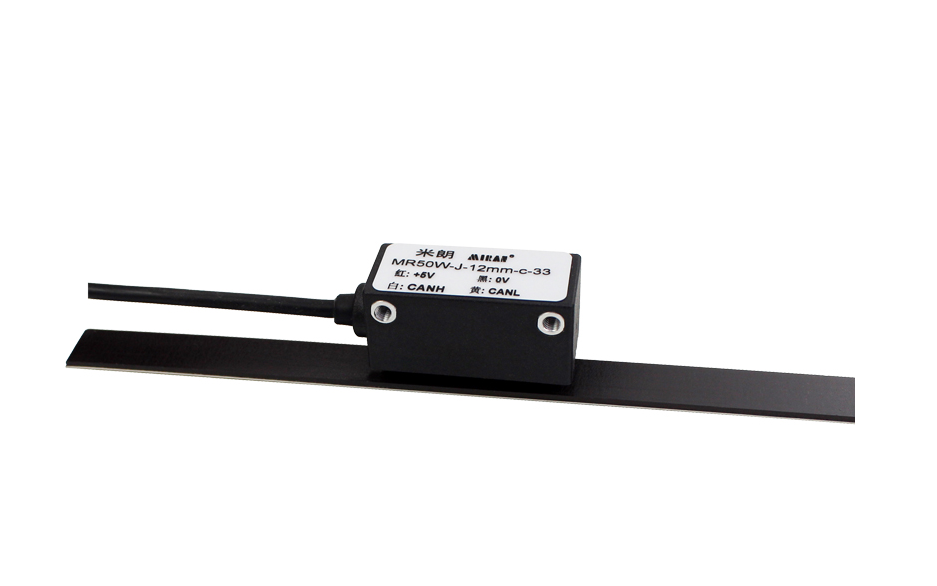

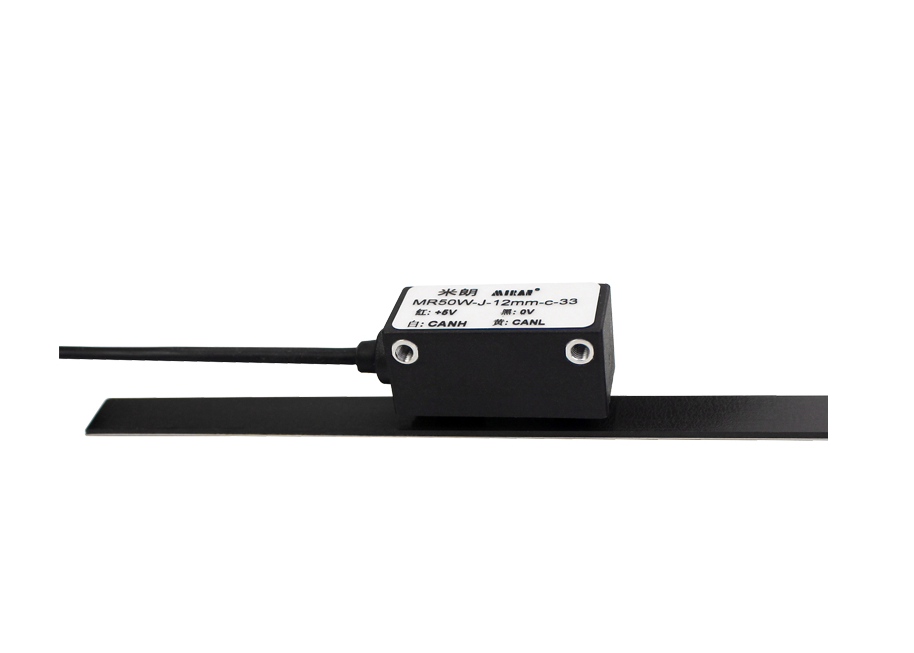

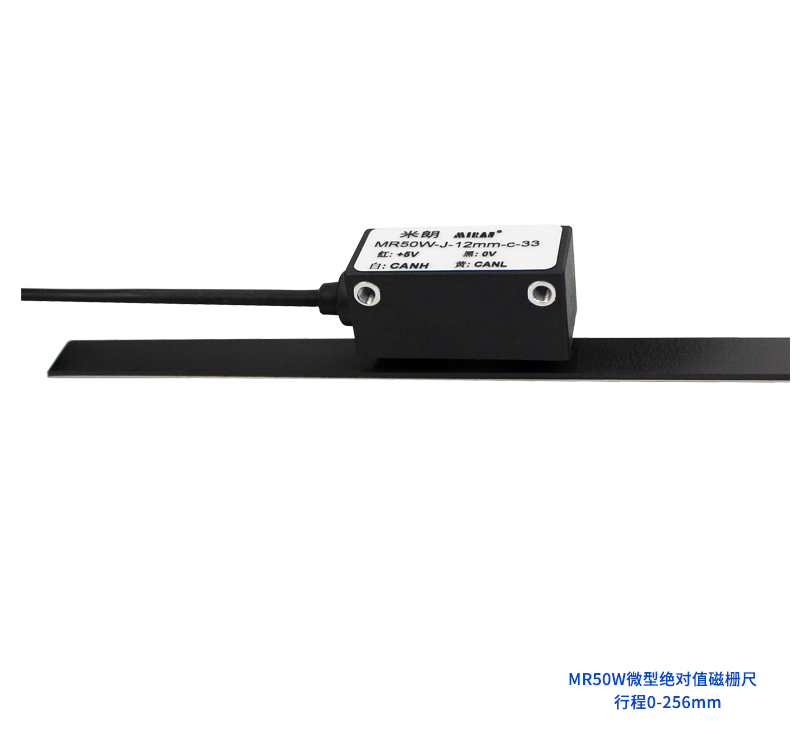

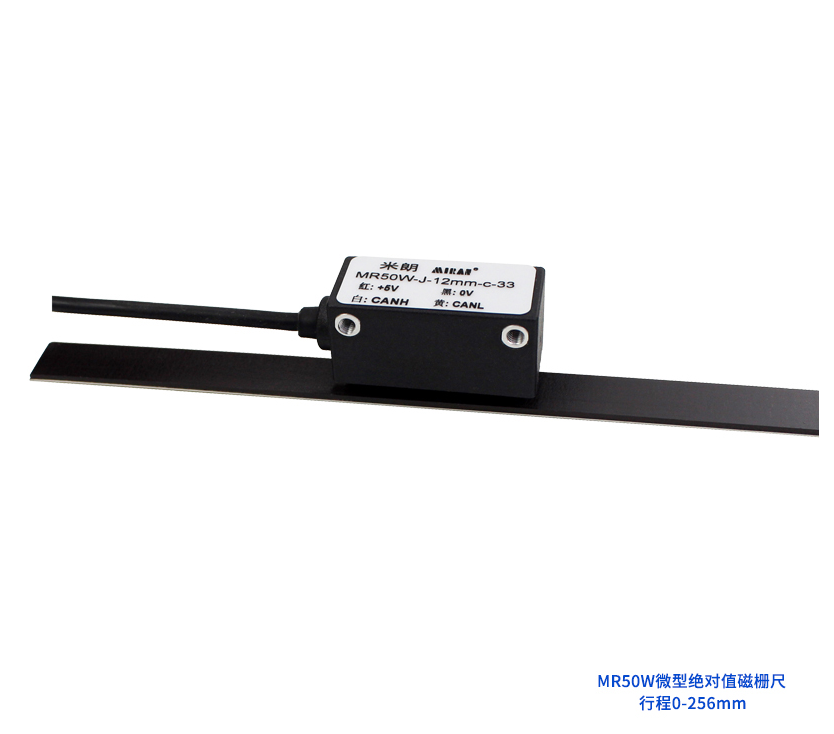

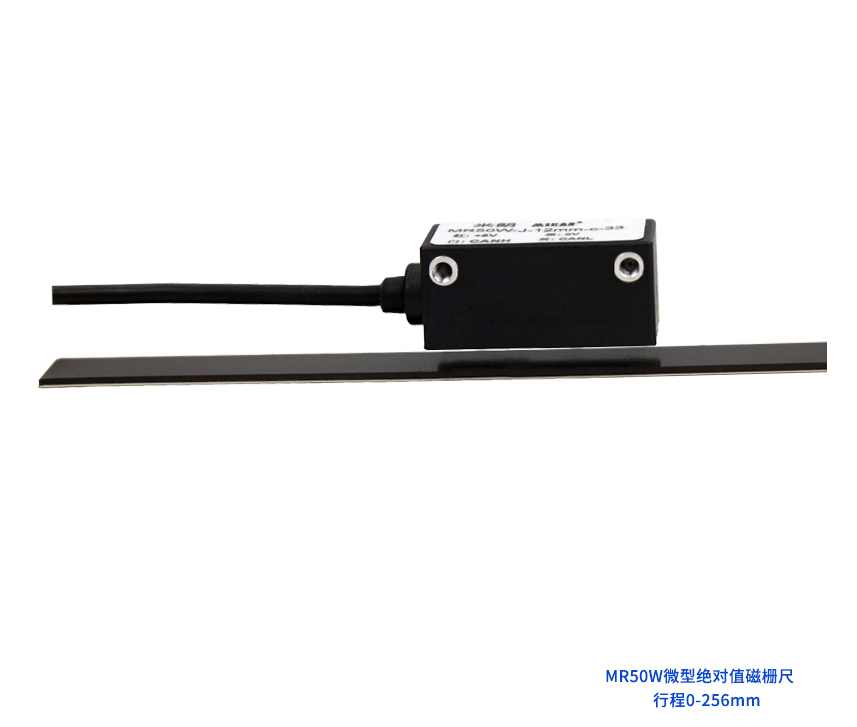

微型绝 对值磁栅尺：

双码道绝 对值磁栅尺编码器；安装尺寸小；高精度；速度可达5m/s；支持CAN总线。

三、MR50W微型绝 对值磁栅尺技术参数：

六、安装步骤及安装注意事项：

安装步骤：

1、彻底清洁底面。

2、去掉磁栅尺上带有的保护膜。

3、使用磁栅尺贴磁器(导装件)进行安装。

4、彻底清洁磁栅尺表面。

5、去掉覆盖带上的保护膜。

6、用力粘贴盖带。

7、覆盖带终端进行防脱落处理，加装终端帽。

安装注意事项：

1、磁栅尺由磁性材料制作而成，当磁栅尺受外部磁场干扰时，外部磁场会改变其功能性质。当≥1mT的磁场会降低系统的精度，≥20mT的磁场会损害磁栅尺的磁化强度，该系统的功能可能不再得到保证，必须避免直接接触磁性夹具或其他永磁体。

2、磁栅尺的贴装一定要使用贴磁器(导装件)。

3、绝 对值的磁栅尺是双码道的，读头磁阻对应的是增量码，注意安装方向。

4、读头与磁栅尺装配后注意偏位、间隙不均、倾斜等问题。

5、读头与磁栅尺的固定支架是要一致的。

6、如果使用现场环境较多粉尘或异物的建议做屏蔽罩进行防护。

  如需详询产品参数及具体价格，请拨打服务热线：18988775297 田工
