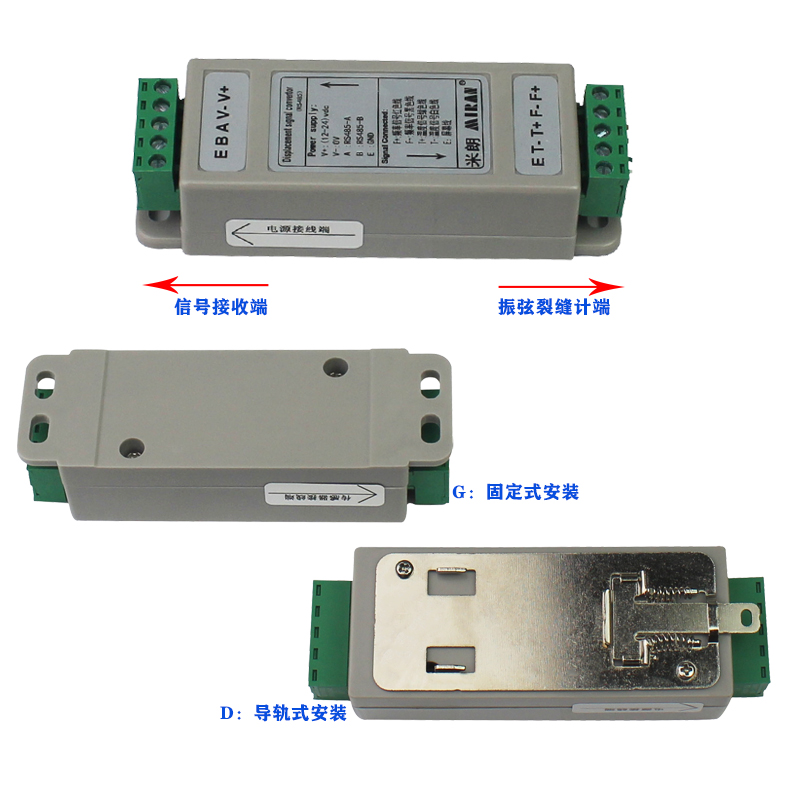

一、振弦裂缝计采集模块概述：

  米朗RS485振弦传感器采集卡模块，可实现将振弦传感器的自振频率信号转化为位移量通过RS485经MODBUS-RTU协议输出，通过串口指令来实现用户对不同振弦传感器标定的功能。用户完成温度系数、直线系数、起始点、温度标定操作后，根据标定系数实现线性输出，标定之外的部分视为死区。

  振弦采集模块是专为干扰较严重的环境而设计。在日常作业环境，模拟信号传送会容易受到干扰。传送电线质量，周边设备配置，和电线安装环境都会大大影响模拟信号传送。

该模块是配合米朗振弦位移传感器RS485数字信号输出的产品使用。传感器通过该模块传入的激励信号触发自振，然后该模块采集传感器的自振频率，解码后得到位移数据等，再通过该模块RS485输出实时信号到PC端。

模块内部有专用的电源电压过滤和稳压系统。为位移测量提供一个zui完整的供电方案。解决了机台上因共用电源供电所带来的不稳定电压干扰而产生的不稳定读数。

此方案不用改动现有设备配置，如控制电脑和配线，而且所得的位移读数更能媲美采用现场总线的效果。

三、振弦裂缝计采集模块特点：

●接线端子，可拔插连接接头使用更方便。

●隔离电源防干扰，更 安 全。

●振弦采集卡与振弦传感器配套使用，可随时更换不同量程的振弦传感器进行标定使用。

四、振弦裂缝计采集模块注意事项：

★LED说明：模块正常输出时，LED灯为红、绿两色灯交替。

★配置说明：模块需与振弦传感器配置保持一致，（波特率：9600，数据位8位，停止位1位，无校验，传感器地址：01）

★标定说明：若用户操作时误操作进入标定模式，只需将位移传感器位置保持不变，在同一位置标定起点和终点，若标定起点与终点间距过小，模块会判定标此次标定无效。

五、产品选型：

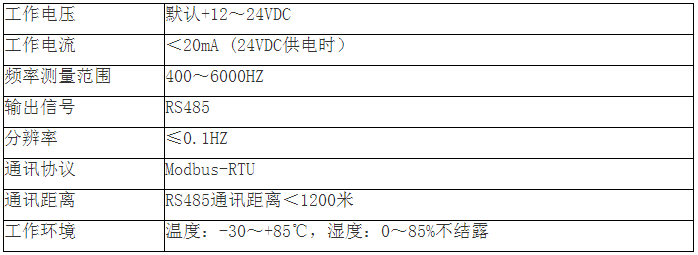

六、技术参数：

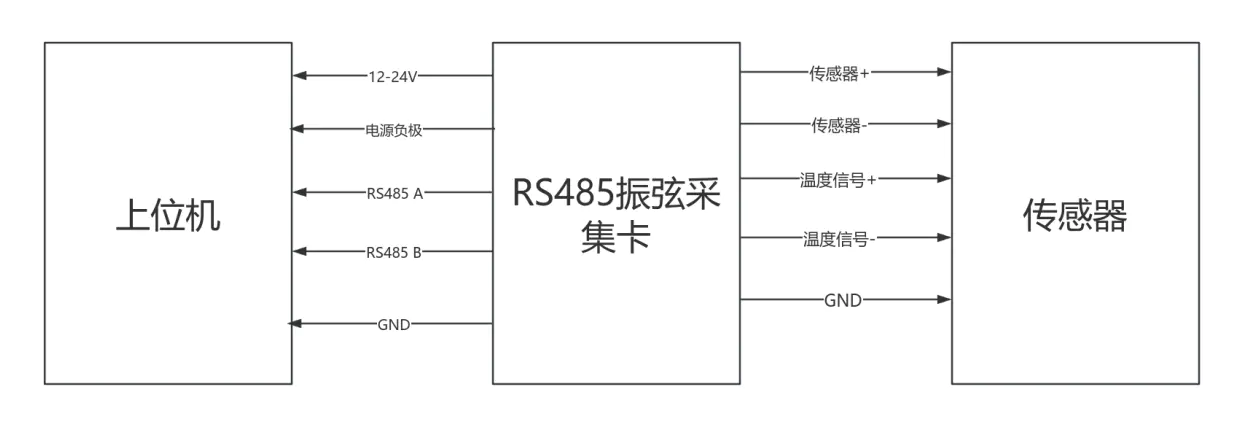

七、接线示意图：

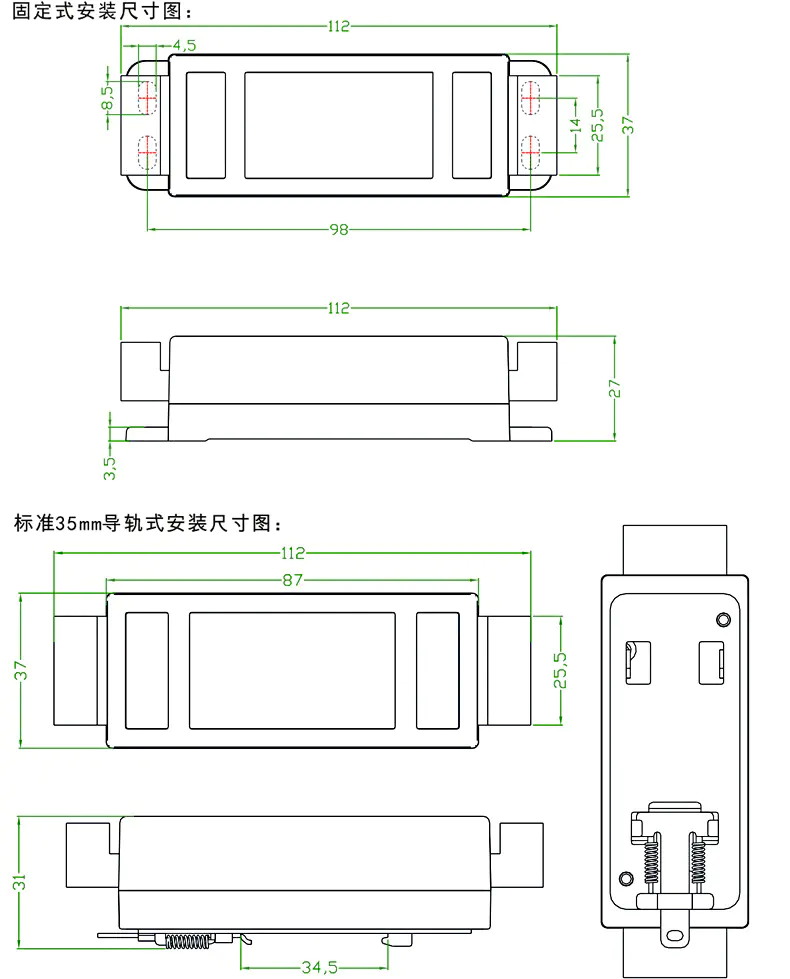

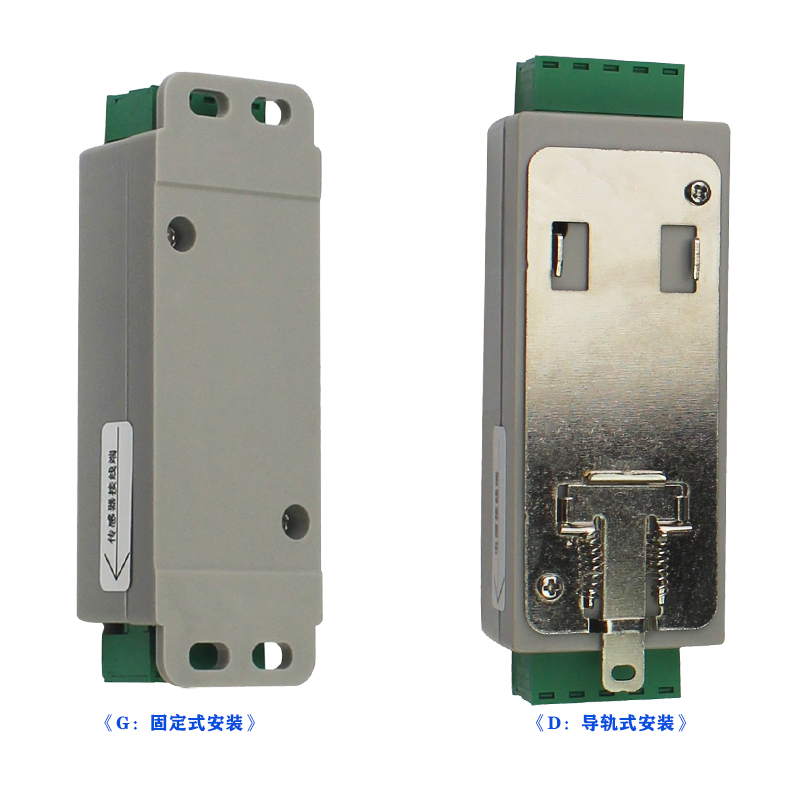

八、安装尺寸：
