一、倾角传感器概述：
MQJL系列倾角传感器采用抗干扰平台设计，集成新型微机械传感单元，宽温工作性能，长期工作稳定可靠。本产品采用非接触式原理测量物体的倾斜角度，通过内部的微机械单元测量地球引力所产生的分量来解算出实时倾斜角度，安装简单方便，只需固定在被测动作的物体上，不需要固定轴与转动轴，多种安装方式，满足客户测量需求，是工程机械车辆，农用机械，等工业设备的理想配件。
二、倾角传感器应用领域：
●测量测绘仪器 ●高层建筑监测
●铁路机车监测 ●桥梁与大坝监测
●塔杆倾斜监测 ●地质设备倾斜监测
●工程机械倾角测量 ●石油钻井设备
●工业自动化姿态控制 ●精密平台自动调平
三、倾角传感器技术参数：
|
测量轴 |
1单轴、2双轴 |
|
测量范围 |
±15°，±30°，±60°，±90°，（±180°，限X轴） |
|
线性精度 |
0-15°线性精度≤0.1°，15-30°线性精度≤0.2°，30-90°线性精度≤0.3° |
|
分辨率 |
0.01° |
|
工作电流 |
18～45mA（24V） |
|
输出信号 |
0-5V，0-10V，4-20mA，RS485 |
|
供电电压 |
+12～24VDC |
|
工作温度 |
-40～85℃ |
|
温度漂移特性 |
-35～65℃条件下，±0.5° |
|
输出负载 |
＞500欧姆 |
|
工作时间 |
50000小时/次(无故障) |
|
响应频率 |
5～20Hz |
|
绝缘电阻 |
≥100兆欧 |
|
抗冲击 |
100g@11ms、三轴向(半正弦波) |
|
抗震动 |
10grms、10～1000Hz |
|
防护等级 |
IP68 |
|
外壳材质 |
锌合金 |
|
安装 |
M4螺丝 |

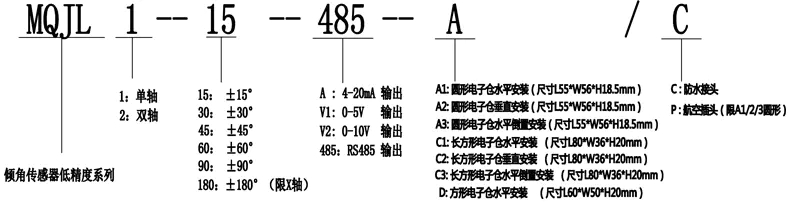

五、接线方式：
|
接线方式 |
单轴 |
双轴 |
|
红色 |
电源正极+12～24VDC |
电源正极+12～24VDC |
|
黑色 |
电源负极 0V |
电源负极 0V |
|
绿色 |
RS485 A |
RS485 A/模拟量输出-X |
|
白色 |
RS485 B |
RS485 B/模拟量输出-Y |
|
黄色（模拟量） |
信号输出OUT |
/ |
|
屏蔽线 |
接外壳，接大地 |
接外壳，接大地 |

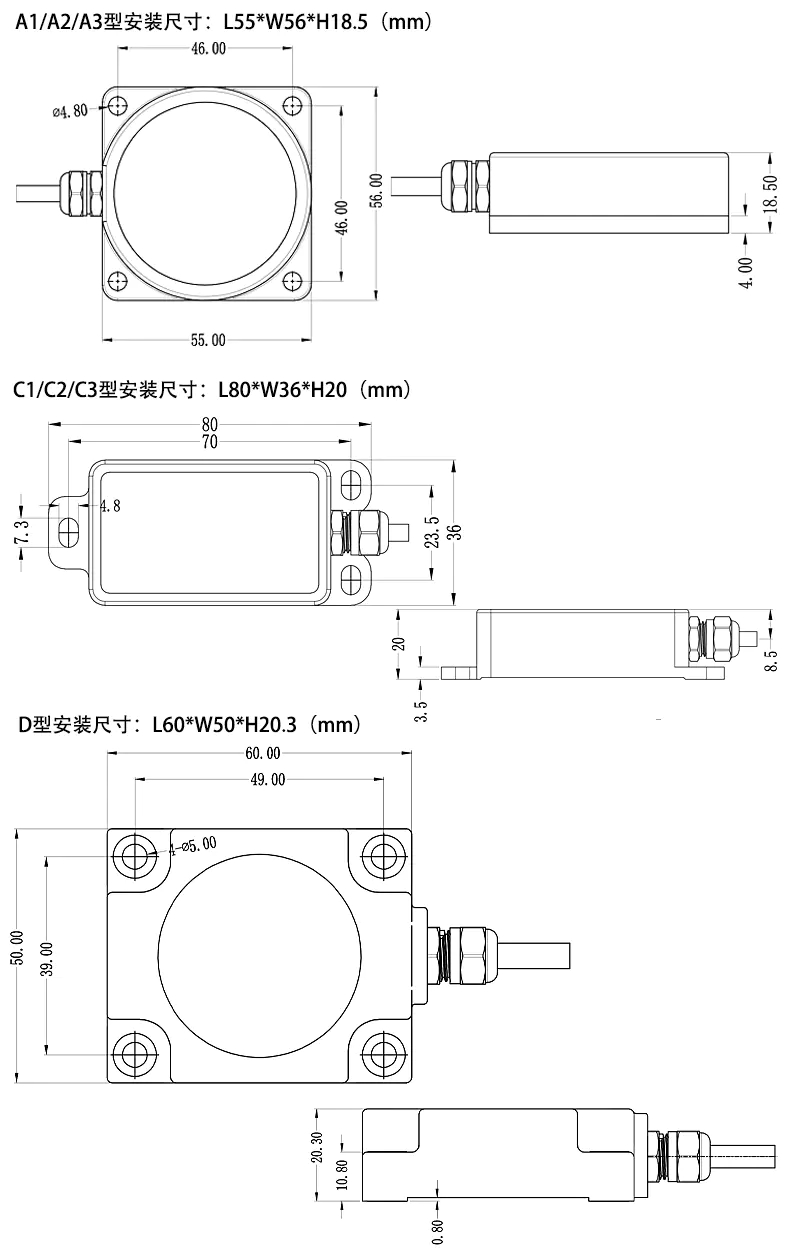

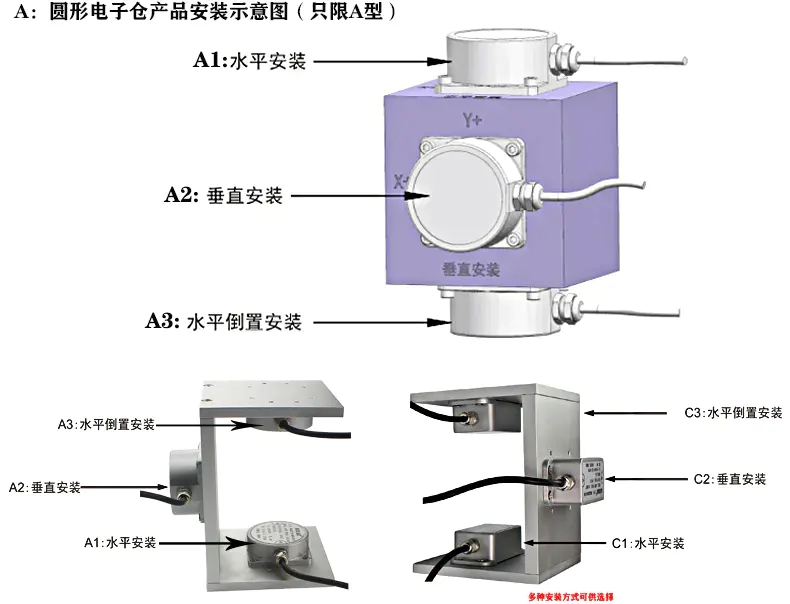

六、安装尺寸：

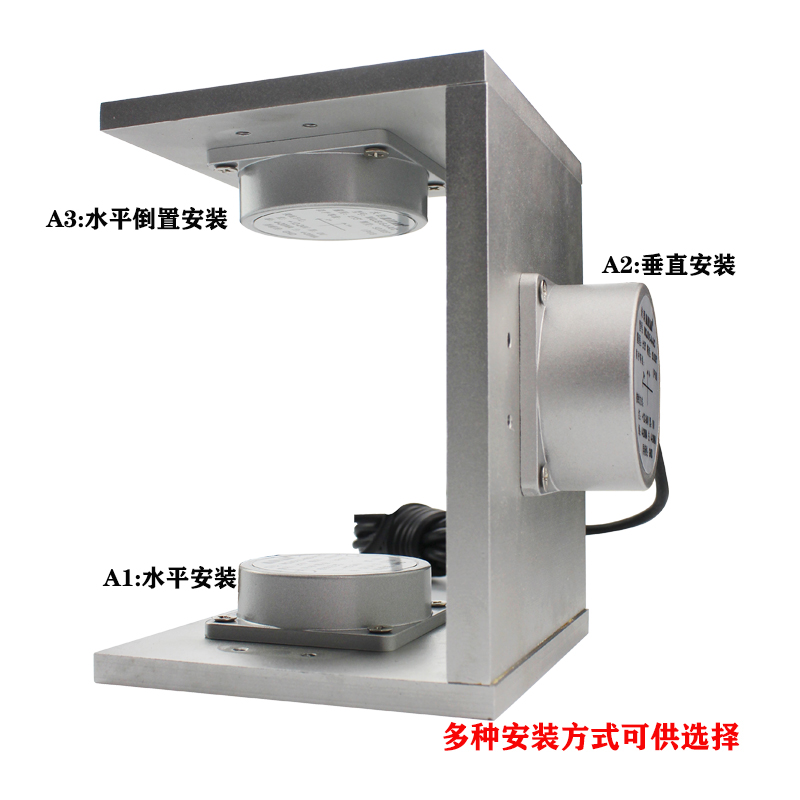

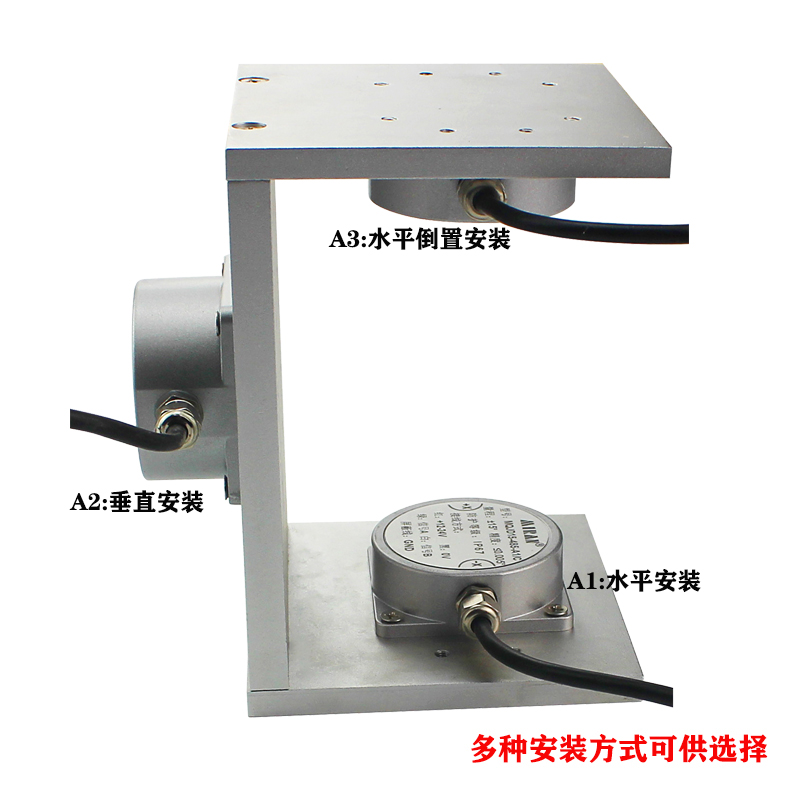

七、安装注意事项：
正确的安装方式可以避免产生测量误差，传感器安装时要做到如下几点：
1，要保证传感器安装面与被测量面完全紧靠，被测量面要尽可能水平，不能有夹角产生。
2，传感器底边线和被测物体轴线不能有夹角产生，安装时应保持传感器底边线与被测物体转动轴线平行或正交。
3，传感器的安装面与被测量面必须固定紧密、接触平整、转动稳定，要避免由于加速度、振动产生的测量误差。
如需详询及具体价格，请拨打服务热线：18988775301 张工
