一、无线倾角传感器概述:
WMQJD系列是米朗科技公司推出的高精度无线倾角传感器,分辨率可达0.001°,全量程线性精度高达0.005°,传感器内部采用高分辨力差分数模转换器,产品使用高精度的3D-MEMS测量芯片,内置自动温度补偿和滤波算法,一定程度减小了因环境变化引起的误差。为使产品在高低温环境中有优良的性能,特对产品在-35~+60℃范围内进行温度补偿,有效抑制由温度变化引起的角度数据偏移,确保测量数据的准确性,稳定性!
产品外壳采用锌合金压铸成型,机械强度高,温度膨胀系数小,密封性能高,安装方便、使用简单、体积小、抗外界电磁干扰、承受振动冲击能力强,是测量测绘,高层建筑,公路桥梁,工业自动化,工程机械等行业倾角测量的推荐选择!

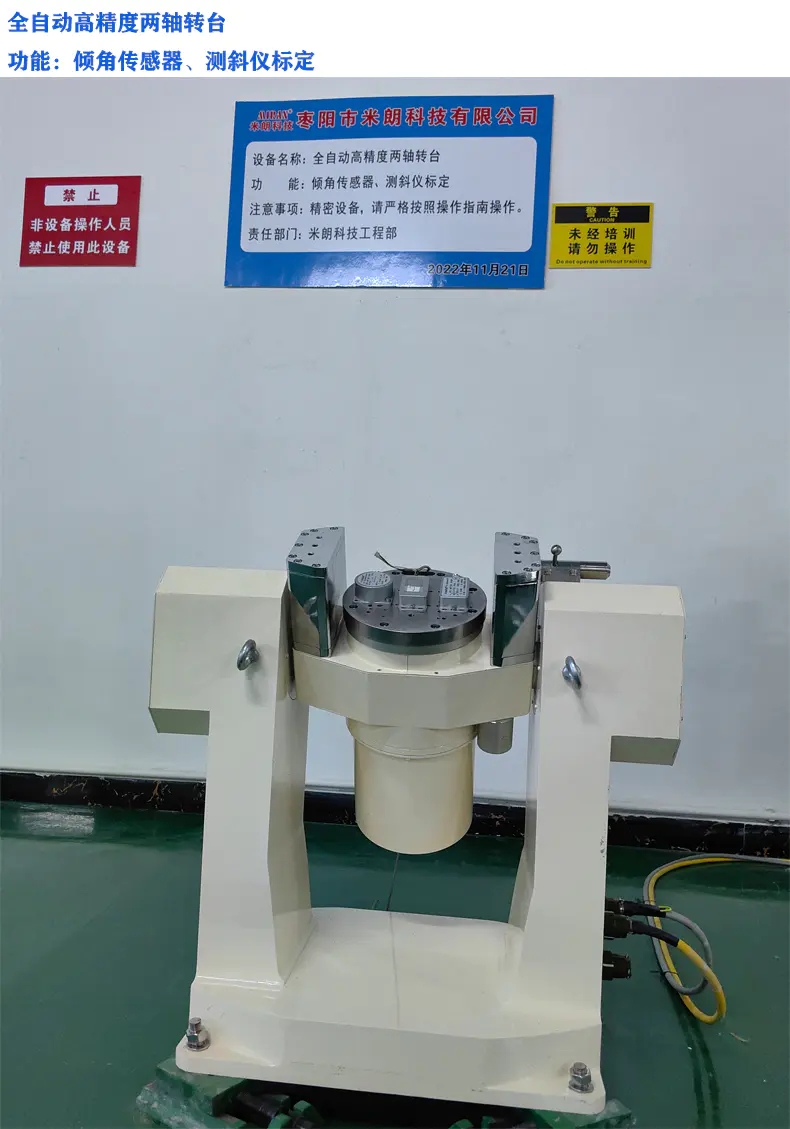

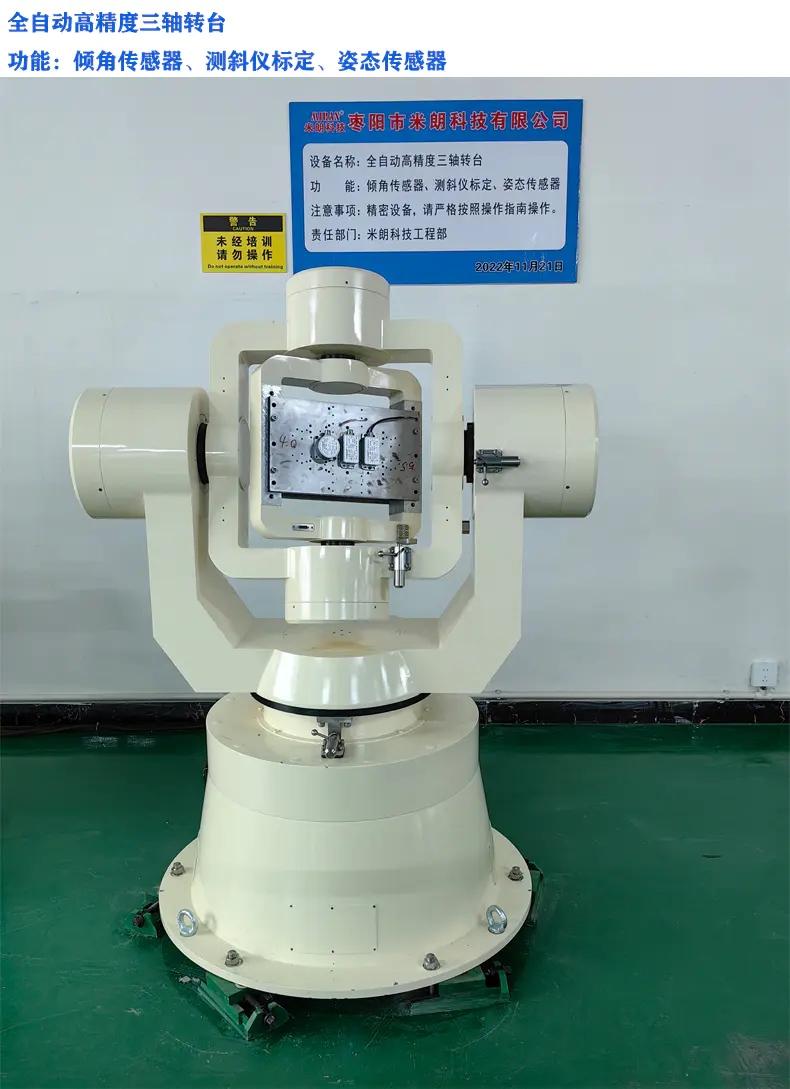

倾角传感器检测标定设备(全自动高精度三轴转台)视频:(参数底部附三轴转台与两轴转台图片)
https://player.youku.com/embed/XNTk2ODg0NzEzMg==
二、无线倾角传感器技术参数:
测量轴 |
单轴 |
双轴 |
测量范围 |
±15°,±30°,±60° |
±30°,±60° |
线性精度 |
≤0.005° |
≤0.05° |
分辨率 |
0.001° |
0.01° |
零点温漂 |
±0.0007°/℃ |
±0.005°/℃ |
工作电流 |
18~45mA(24V) |
|
输出信号 |
RS485 |
|
供电电压 |
+9~36VDC |
|
工作温度 |
-40~85℃ |
|
储存温度 |
-55~+100℃ |
|
上电启动时间 |
<1s |
|
输出频率 |
5~10Hz |
|
绝缘电阻 |
≥100兆欧 |
|
抗冲击 |
2000g,0.5ms,3 次/轴 |
|
抗震动 |
10grms、10~1000Hz |
|
防护等级 |
IP67 |
|
外壳材质 |
锌合金 |
|
安装 |
四颗M4螺丝 |
|
无线调制模式 |
Sub-G无线扩频 |
|
无线工作频率 |
420~450MHz(可定制) |
|
发射功率 |
33dBm |
|
接收灵敏度 |
-138dBm |
|
串口速率 |
1200bps~57600bps(默认9600bps) |
|
接口校验 |
8E1/8O1/8N1(可选) |
|
发射电流 |
≤2A(发射功率33dBm) |
|
接收电流 |
≤25mA |

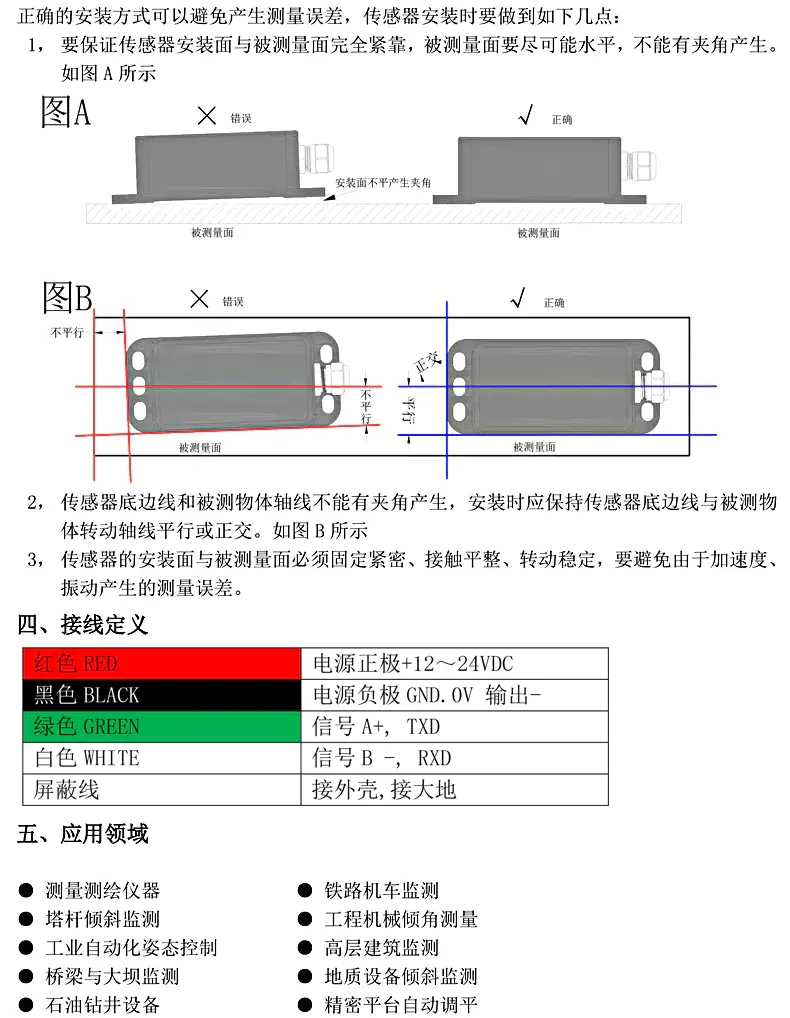

三、无线倾角传感器安装方式与接线方式:

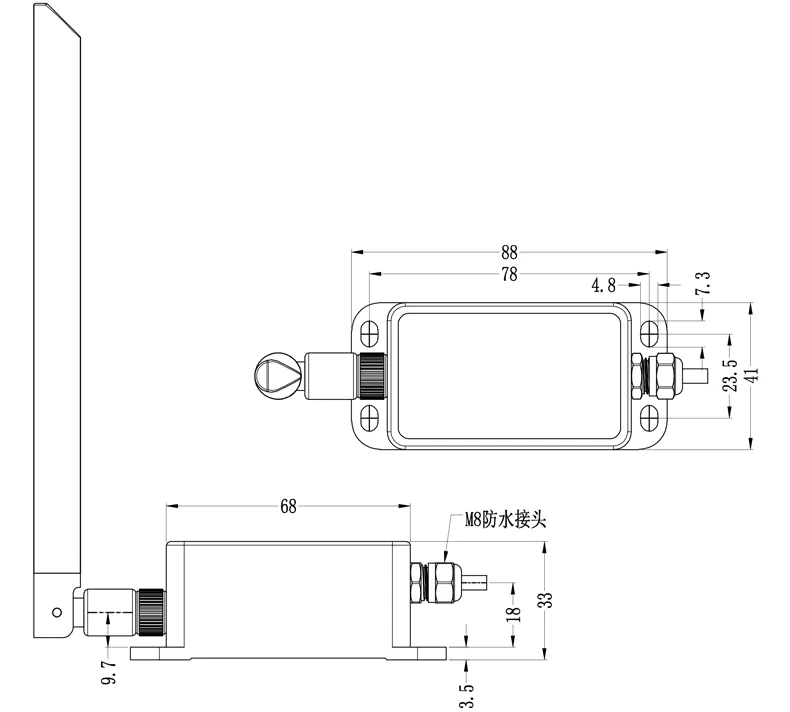

六、无线倾角传感器安装尺寸:
