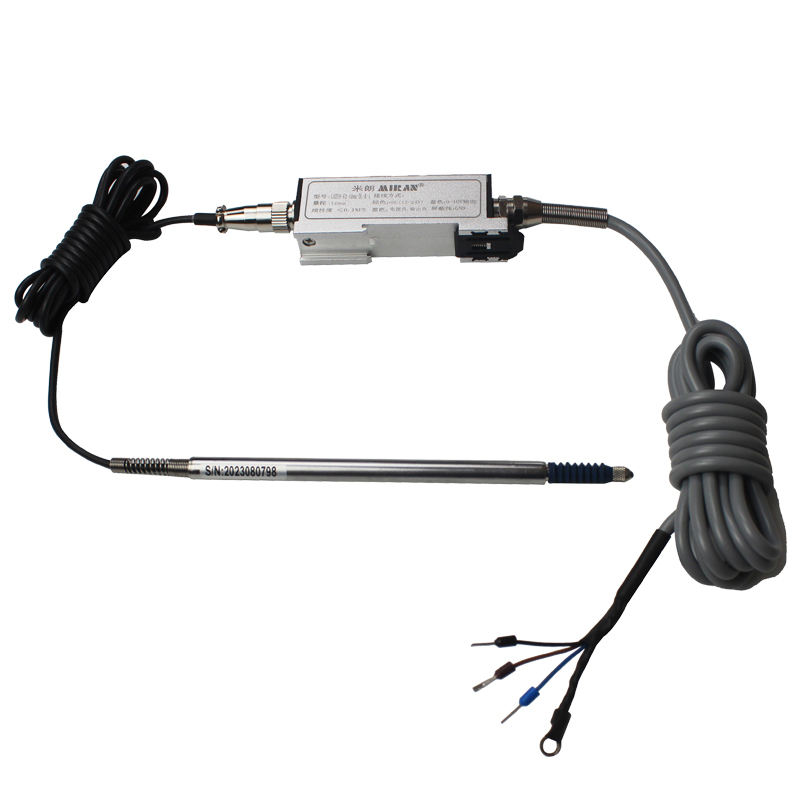

一、LVDT8微型变送器式位移传感器概述：

差动变压器式位移传感器（LVDT）可广泛应用于裂缝测量监测，桥梁测量监测，航天航空，机械， 建筑，纺织，铁路，煤炭，冶金，塑料，化工以及科研院校等国民经济各行各业，用来测量伸长,振动,物体厚度，膨胀等的高技术产品。

LVDT8卡扣安装式位移传感器具有优良的性能，适用于质量控制和计量应用中的高精度，高重复性的测量。测头采用高硬度的耐磨材料氮化硅陶瓷，测轴移动部分采用精密导轨。笔形位移传感器外配变送器可输出标准的直流信号，采用方便的单电源+12～30V DC供电，电子电路密封在304不锈钢金属管内,可以在潮湿和灰尘等恶劣环境中工作。输出信号为标准的可被计算机或PLC使用的0-5V,0-10V，4-20mA或RS485输出。

二、LVDT8微型变送器式位移传感器特点：

1.外径Φ8mm笔形回弹式位移传感器，

2.探头为氮化硅陶瓷球，耐磨性好，

3.测量范围由0-10MM ,分辩率高，重复性好，

4.无滑动触点，使用寿命长，

5.交流信号电源供电，外配高性能信号解调器，

6.二线制4-20mA电流输出，三线制0-5V或0-10V电压输出，四线制RS485信号输出。

三、LVDT8微型变送器式位移传感器应用领域：

轴径跳动检测，纺织机械检测，阀门位置检测与控制，辊缝间隙测量，车辆制动装置磨损测量，机器人、精密位移测量，汽车零件在线检测，机床及工具定位、液压缸定位，桥面移位检测，地铁地道工程防护。

四、LVDT8微型变送器式位移传感器技术参数：

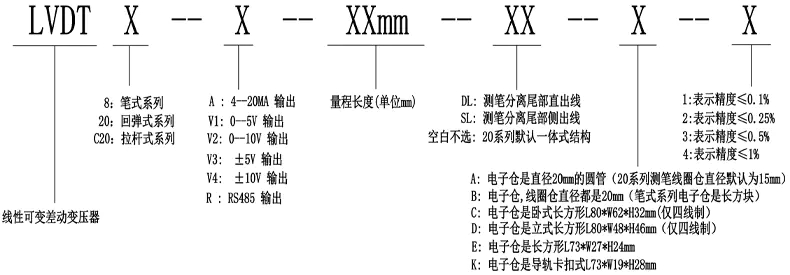

选型指导：

接线方式：

1.电流信号输出 电缆线颜色定义：

 棕色----供电电源（+） 电流输入（+）

 蓝色----供电电源（-） 电流输出（-）

2.电压信号输出 电缆线颜色定义：

 棕色---- 供电电源（+）

 蓝色---- 电压输出（+）

 黑色---- 供电电源（-）信号输出（-）

3.数字RS-485信号输出 电缆线颜色定义：

 棕色---供电电源（+）

 黑色---供电电源（-）

 蓝色---信号A

 白色---信号B

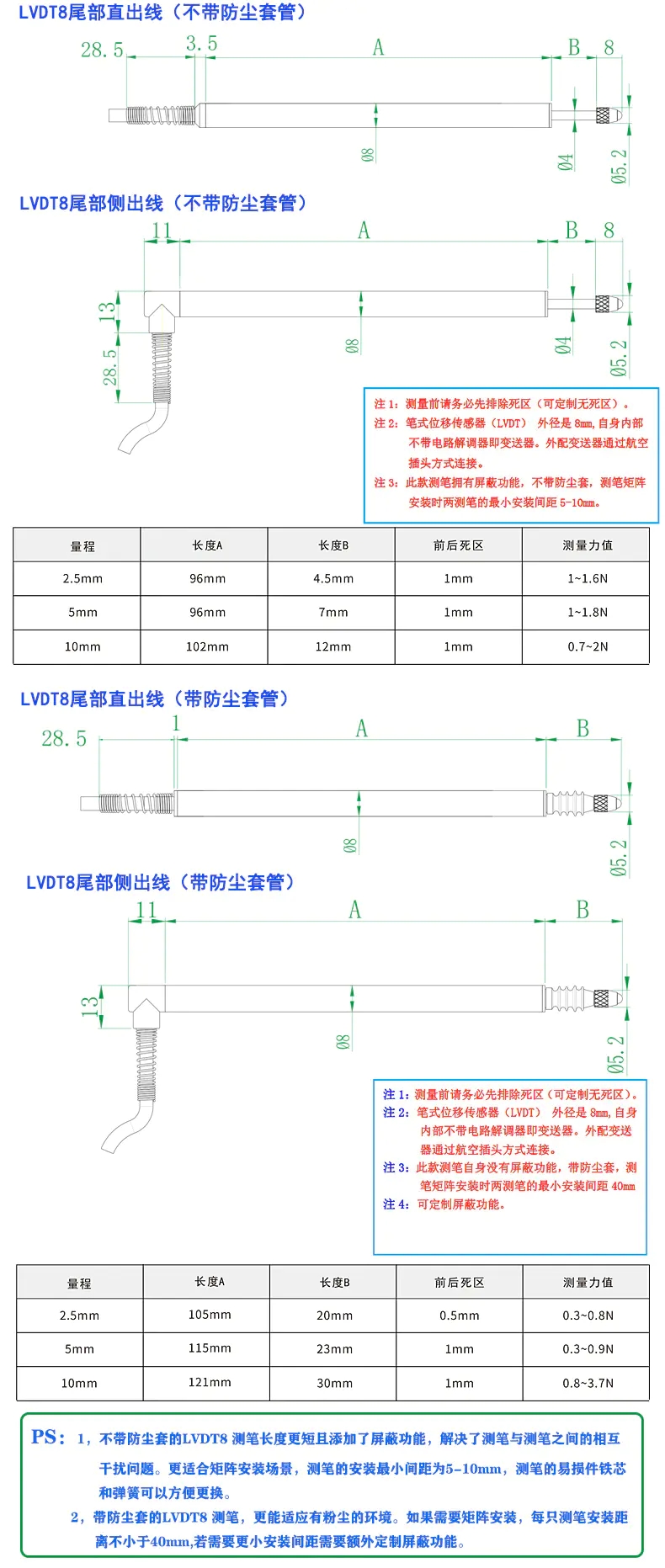

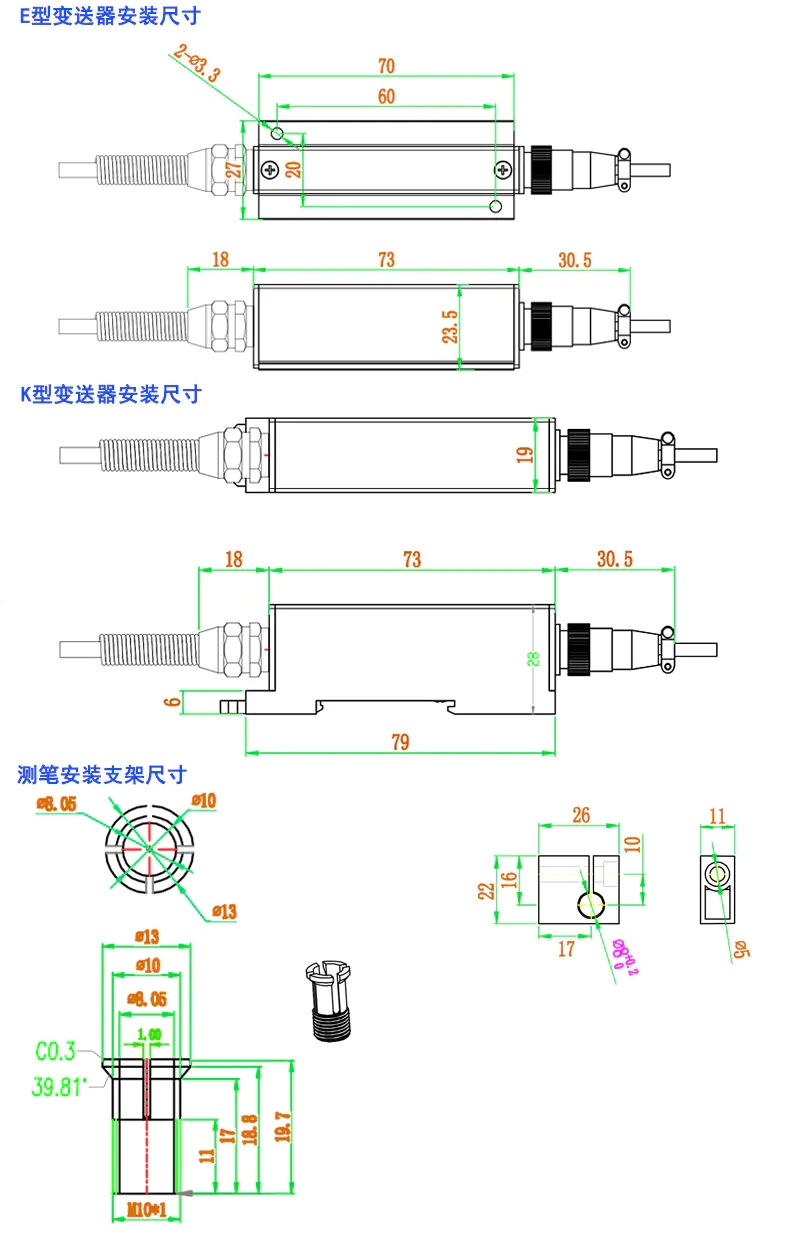

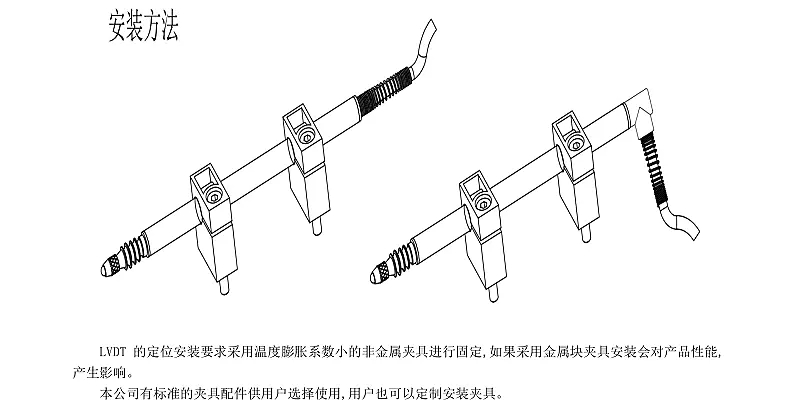

安装尺寸：
