一、LPS-S拉线式位移传感器概述：

拉绳位移传感器，又称拉绳编码器，拉绳尺，拉线尺，拉线编码器，拉线位移传感器，是直线位移传感器在结构上的精巧集成，充分结合了角度传感器和直线位移传感器的优点，成为一款结构紧凑、测量行程长、安装空间尺寸小、具有高精度测量的优良传感器。

该系列产品具有很大的选择空间，行程从100mm至10000mm不等， 具有模拟电流信号mA：4-20mA，模拟电压信号V1：0-5V，V2：0-10V，脉冲信号P：A、B、Z相数字输出，RS485数字信号输出等；满足大行程、高精度各种信号需求。

S机座和M机座系列产品往复运动的瞬间加速不可超过1米/秒；L机座和XL机座系列产品往复运动的瞬间加速不可超过0.5米/秒；否则将导致钢索断裂。

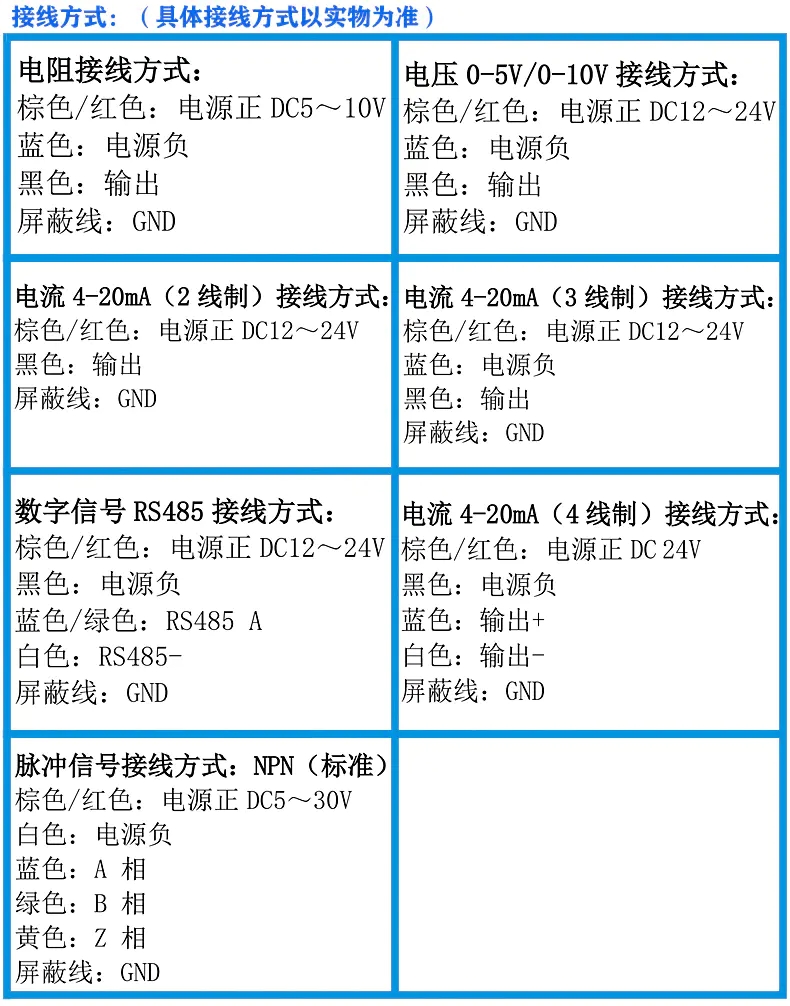

三、LPS-S拉线式位移传感器接线方式：

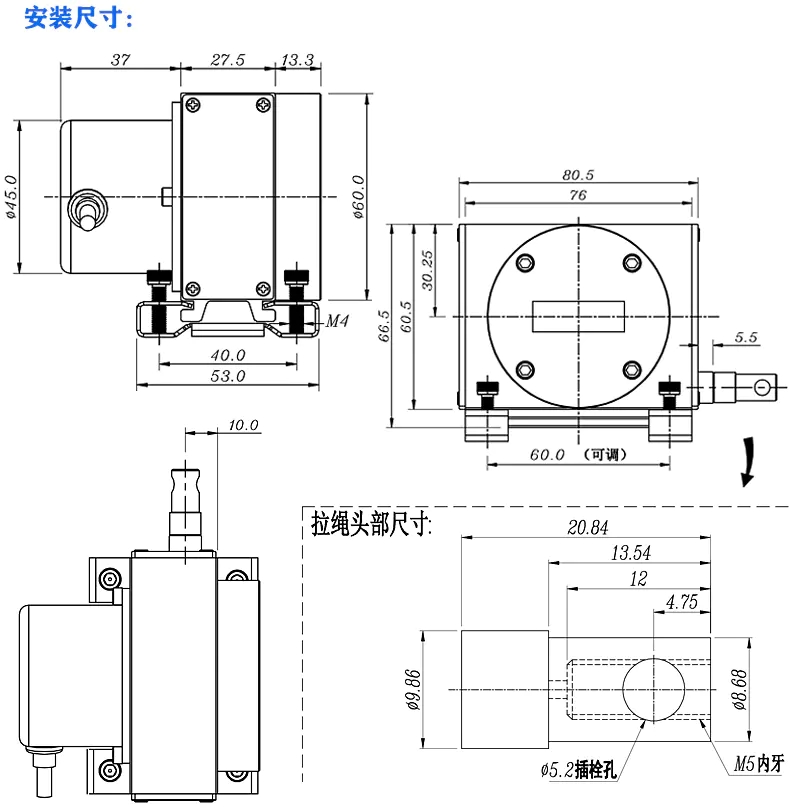

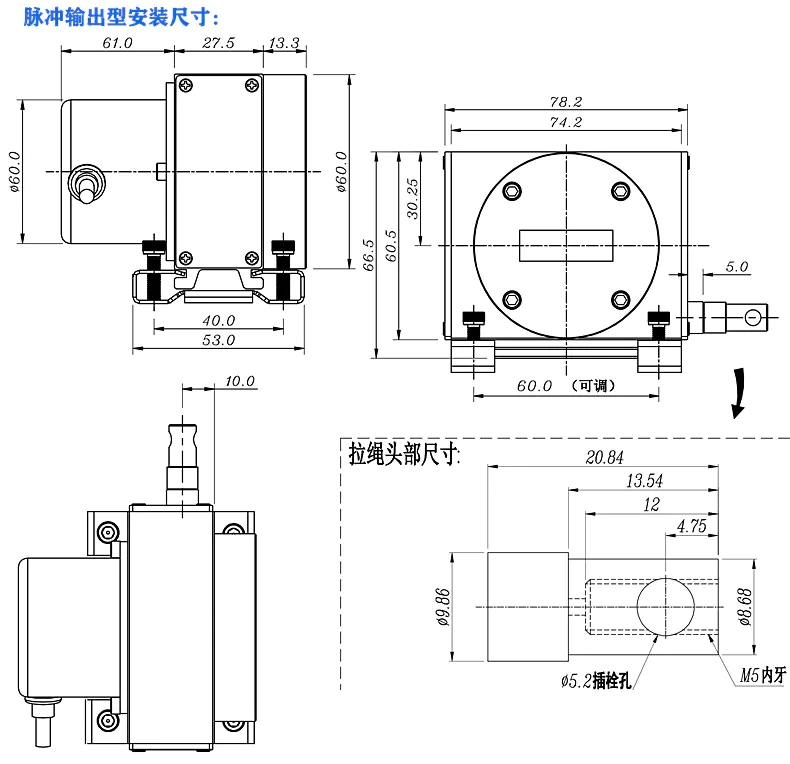

四、LPS-S拉线式位移传感器安装尺寸：

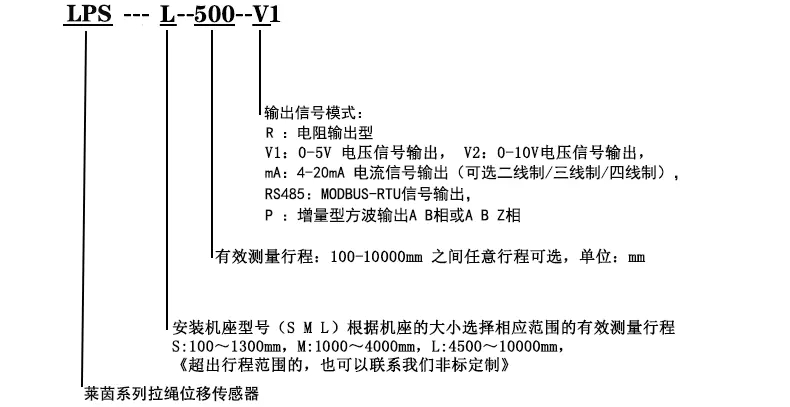

五、LPS-S拉线式位移传感器选型指导：

六、LPS-S拉线式位移传感器注意事项：

1、利用底部４个固定螺丝孔,依现场及机器安装空间设施需要,直接安装或另加保护或其他机械使用。

2、不锈钢索安装时,须注意水平角度,亦即尽量使钢索由出线口至移动部位之机构,于工作时水平滑动。

3、保持较小角度（容许偏差＋/-3°）以确保量测精度及钢索之寿命。

钢索本体是不锈钢加涂氟层,请勿让其受外力的割伤﹑烧损﹑撞击等不当之事发生：过量的粉尘﹑积屑或是足以破坏钢索的物品贮留于内部的滑轮或出线口将造成钢索破损,导致运转不顺的故障。

4、未安装于工作台或固定坐前,请勿用手或是其它产品将钢索拉出并让其瞬间自行弹回．此举将造成钢索断裂,伤害本体结构。

5、若使用于非直线运动的机构,请加装适当的滑轮运转。

6、若使用于环境恶劣或特殊场合,请自行加装保护机构。
