LVDTCFS拉杆式防水型位移传感器概述：
防水型差动变压器式位移传感器（LVDT）可广泛应用于航天航空，机械， 建筑，纺织，铁路，煤炭，冶金，塑料，化工以及科研院校等国民经济各行各业，用来测量伸长,振动,物体厚度，膨胀等的高技术产品。
直流LVDT具有优良的性能，采用方便的单电源+12～24V DC供电， 电子电路密封在304不锈钢金属管内,可以在潮湿和灰尘等恶劣环境中工作,输出信号为标准的可被计算机或PLC使用的0～5V, 0～10V,0±5V，0±10V，4～20mA，RS485输出。
★无滑动触点，使用寿命长 ★直流单电源供电，内置高性能信号解调器
★二线制4-20mA电流输出，三线制0-5V、0-10V、0±5V、0±10V电压输出，四线制RS485输出

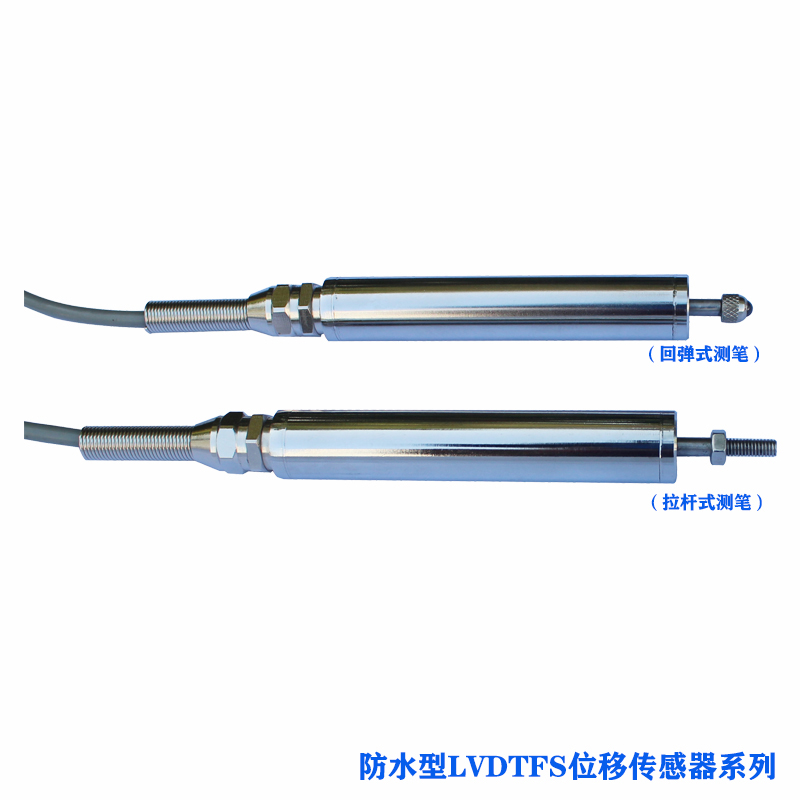

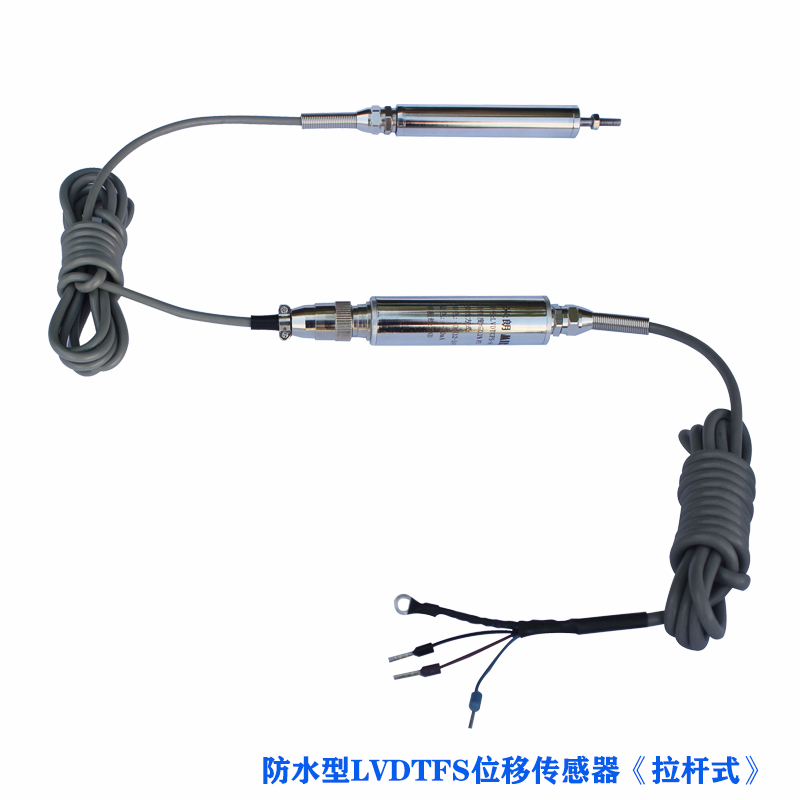

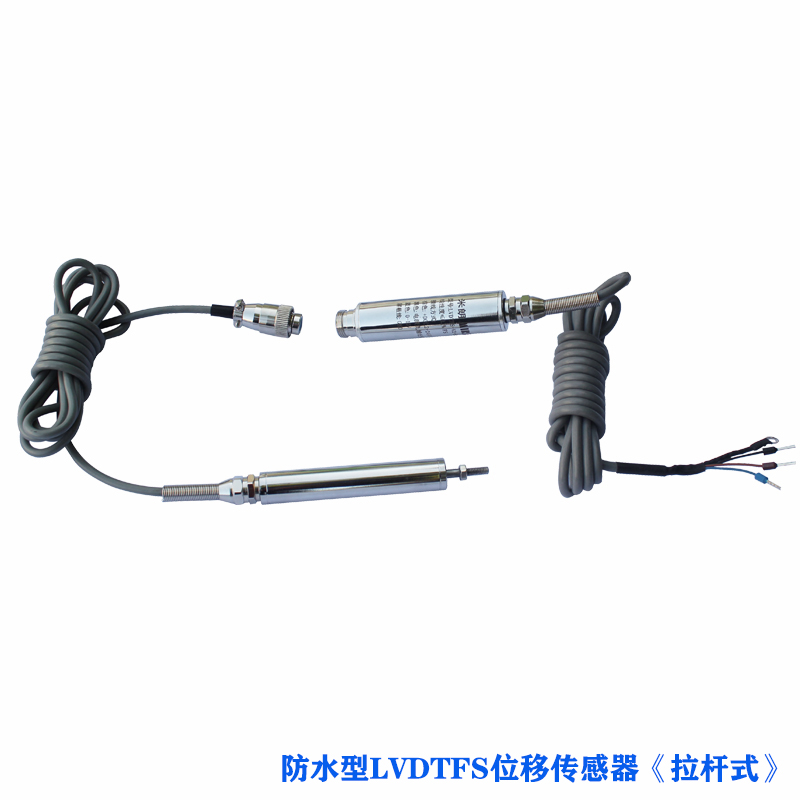

★外径Φ20mm,不锈钢304外壳,拉杆式可配鱼眼
LVDTCFS拉杆式防水型位移传感器应用范围：
●轴径跳动检测 ●纺织机械检测
●阀门位置检测与控制 ●辊缝间隙测量
●车辆制动装置磨损测量 ●机器人、精密位移测量
●汽车零件在线检测 ●机床及工具定位、液压缸定位
●桥面移位检测 ●地铁地道工程防护
技术参数：
|
位移量程 |
5mm,10mm,20mm,25mm,40mm,50mm,100mm,150mm,200mm |
|
输出信号 |
0～5V,0～10V,0±5V,0±10V,4～20mA,RS485 |
|
分辨率 |
≤1um（max） 数字式输出是16bit 注：量程越大分辨 率越低 |
|
线性误差 |
≤±0.25%FS |
|
重复误差 |
1um～10um 注：量程越小重复误差越小 |
|
供电电源 |
+12～30V DC |
|
工作电流 |
电压输出型，电流 ＜10mA |
|
二线4～20mA电流输出型，电流4～25mA |
|
|
RS485输出型，电流15～40mA |
|
|
动态特性 |
拉杆式50Hz，回弹式20Hz |
|
耐受冲击 |
250g/11毫秒 |
|
振动允限 |
10g/2KHZ |
|
激励电压 |
3Vrms |
|
激励频率 |
5KHZ |
|
温度系数 |
零点≤0.01%/℃ |
|
灵敏度 |
≤0.025%/℃ |
|
工作温度 |
-25℃～+85℃ |
|
防护等级 |
IP68（测笔） |
|
IP65（线圈仓） |

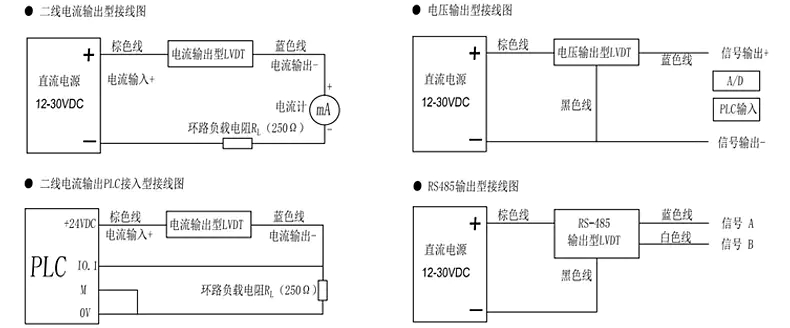

接线方式：
直流稳压电源输出电压值必须在规定的使用范围内
1.电流信号输出 电缆线颜色定义：
棕色----供电电源（+） 电流输入（+）
蓝色----供电电源（-） 电流输出（-）
2. 电压信号输出 电缆线颜色定义：
棕色---- 供电电源（+）
蓝色---- 电压输出（+）
黑色---- 供电电源（-）信号输出（-）
3.数字RS-485信号输出 电缆线颜色定义：
棕色---供电电源（+）
黑色---供电电源（-）
蓝色---信号A
白色---信号B
