MTM5硫化机专用磁悬浮位移传感器Product introduction 您现在的位置:首 页 > 产品展示 > 产品详情

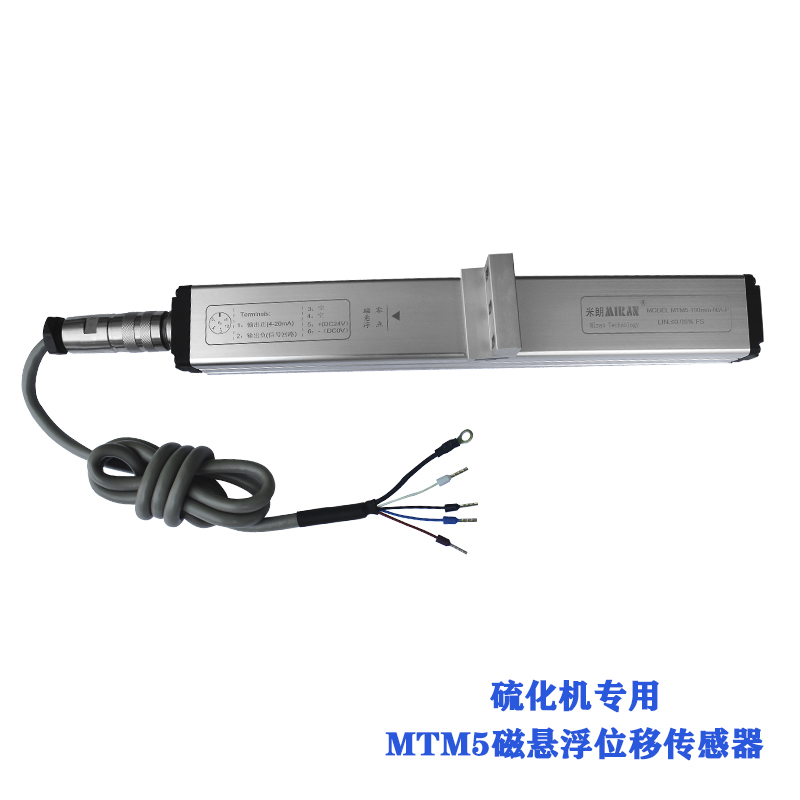

MTM5硫化机专用磁悬浮位移传感器
  • 产品详情
  • Product introduction

  • 详情介绍:

    MTM5硫化机专用磁悬浮位移传感器概述:

    在铁磁质中磁化方向的改变会引起介质晶格间距的改变,从而使得铁磁质的长度和体积发生改变,即:磁致伸缩现象,也称为威德曼效应,其逆效应称为维拉里效应。

    MTM5硫化机专用磁悬浮位移传感器的原理是利用两个不同磁场相交时产生一个应变脉冲信号,然后计算这个信号被探测所需的时间周期,从而换算出准确的位置。这两个磁场一个来自磁环中的永磁铁,另一个来自传感器电子仓中的电子部件产生的激励脉冲。激励脉冲沿传感器内用磁致伸缩材料制造的波导丝以声速运行。当与磁环中的永磁场相交时,由于磁致伸缩现象,波导丝产生的机械振动形成一个应变脉冲。应变脉冲很快便被电子仓中的感测电路探测到。从产生激励脉冲的一刻到应变脉冲被探测到总的时间乘以固定的声速,我们便能准确的计算出磁铁的位置变化。这个过程是连续不断的,所以每当磁环位置改变时,新的位置会被迅速测量出来。由于输出信号是真正的位置值,而不是比例的或需要再放大处理的信号,所以不存在信号漂移或变值的情况,更不必像其他传感器那样需要定期重标。

    磁致伸缩传感器为非接触式,永不磨损。具有高分辨率、高精度、高稳定性、高可靠性、响应时间快、工作寿命长等优点。传感器不用重新标定,也不用定期维护。

    MTM5硫化机专用磁悬浮位移传感器标准参数:

    量程范围:304800mm

    供电电压: +24VDC

    输出形式/模拟信号:4〜20mADC、0〜5VDC、1〜5VDC、0〜10VDC   数字信号:RS485MODBUS

    负载能力:电压信号输出负载≥4KΩ  电流信号输出负载≤500Ω

    非线性误差:±0.05%FS200mm以下zui大误差100μm

    重复性误差:优于0.005%FS

    分辨率:优于0.038mm

    迟滞:优于0.002%FS

    工作温度:0〜+70℃   -15〜+60℃   -25〜+70℃   -40〜+85℃

    电子仓外壳材料:6063-T6铝管(特殊定制)

    引线方式:PVC屏蔽电缆线(默认长度:1m,也可根据用户要求提供)

    外壳防护等级:IP65

    MTM5硫化机专用磁悬浮位移传感器接线方式:

    传感器的屏蔽电缆线必须避开大功率电源,射频信号源和其它有噪声的传输线等。用户在接线前,请检查供电电源是否满足: +24VDC的要求,并且电源输出功率必须大于产品总功耗,按不同量程每支传感器≤60mA计算。如果电源不能满足要求,请更换供电电源以保证传感器能够正常工作。

    航空接头直出线接线方式:

    传感器共有六个接点:①输出正(4-20Ma)、②输出负(信号回路)、③空、④空、⑤电源正(DC24V)、⑥电源负(DC0V)

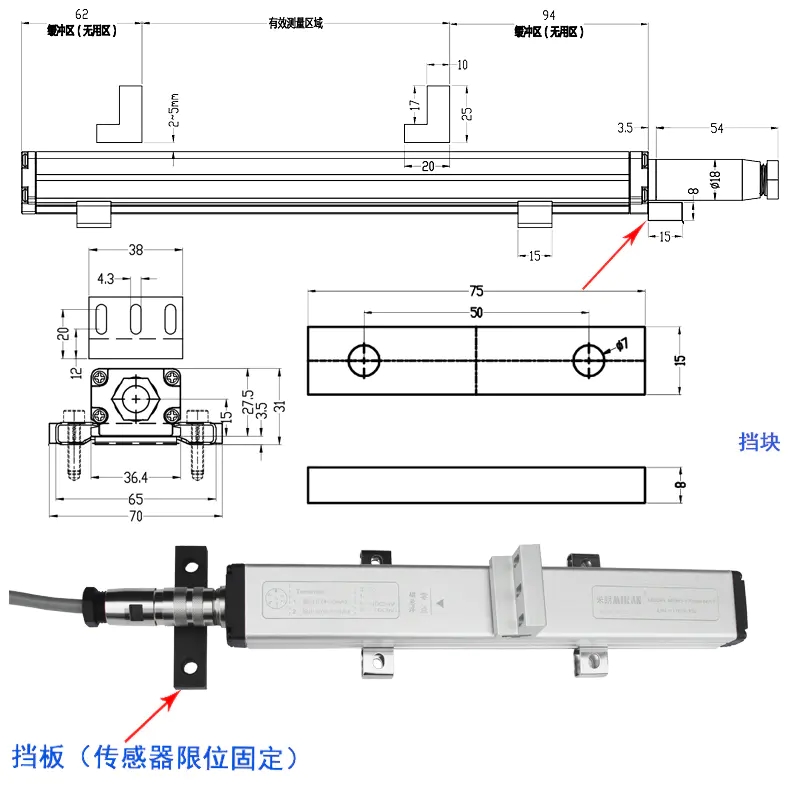

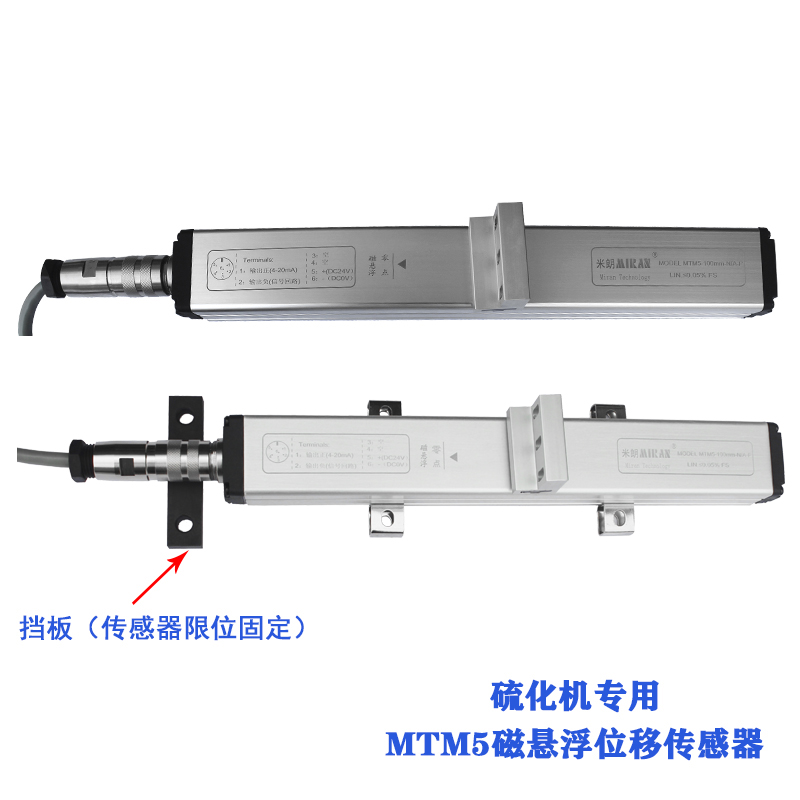

    MTM5硫化机专用磁悬浮位移传感器安装方式:

    1.将传感器配件滑块套入磁致尺本体安装槽内.

    2.将安装支架套入磁致尺本体安装槽内,然后分别用两个M5的螺帽将安装支架紧固于检测设备上.

    3.将鱼眼万向节与需要检测位移的可动部分相连结(相对于磁致尺本体可移动部分).

    4.悬浮磁块在工作中离传感器表面3-5mm.

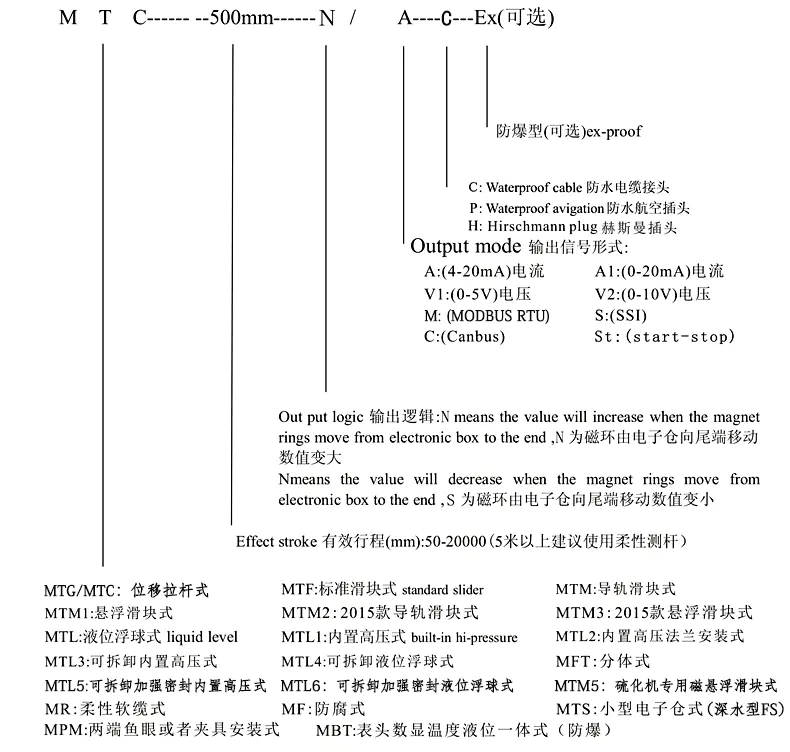

    MTM5硫化机专用磁悬浮位移传感器选型指导:


    如需详询及具体价格,请拨打服务热线:18988775301 张工
