一. 固定式测斜传感器/测斜仪原理及概述：
固定式测斜仪是本公司基于高精度六轴传感器结合单片机嵌入式系统研发的一款固定式倾角测量仪。用以观测边坡、基坑，铁路等相对水平的双轴倾斜角度，配合自动实时监测系统也可适合于滑坡地质活动的长期监测。钻孔的多级设置，可以测量每个深度的倾角，将倾角进行位移换算，适用于常规测量方式难以观测到的隐蔽部位的形变量。

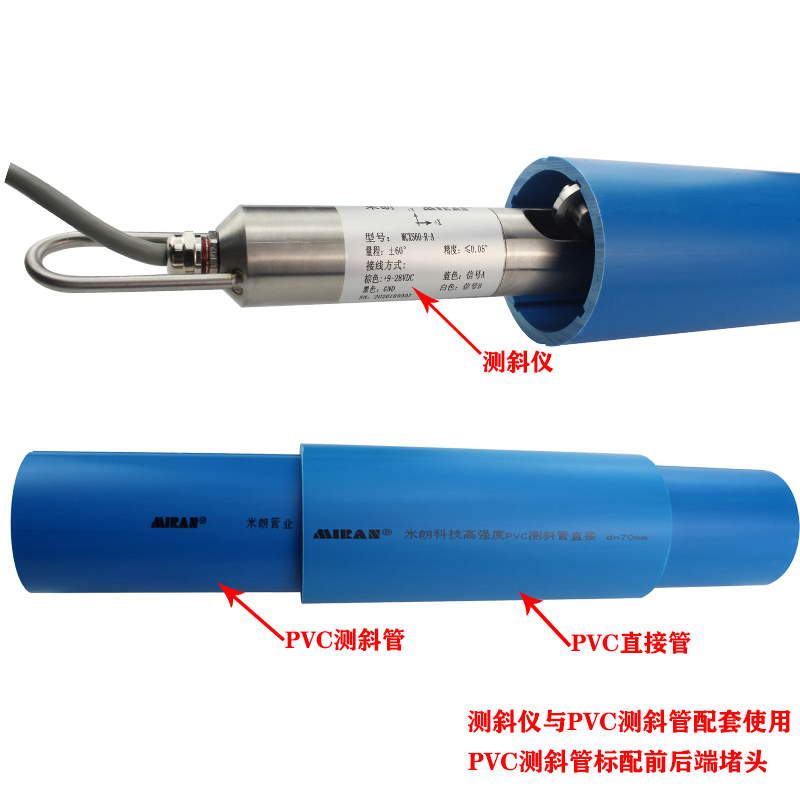

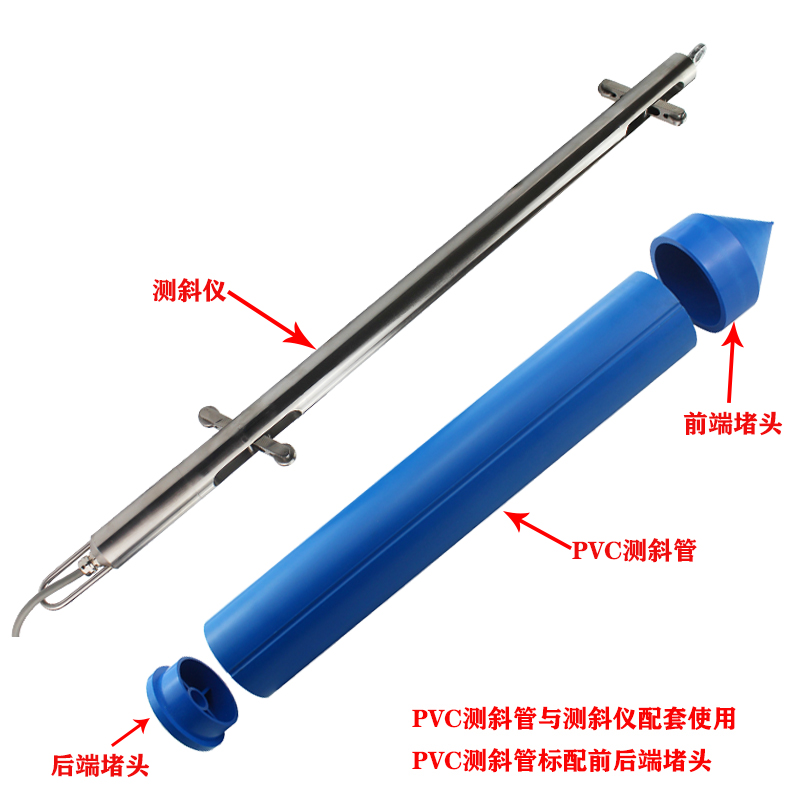

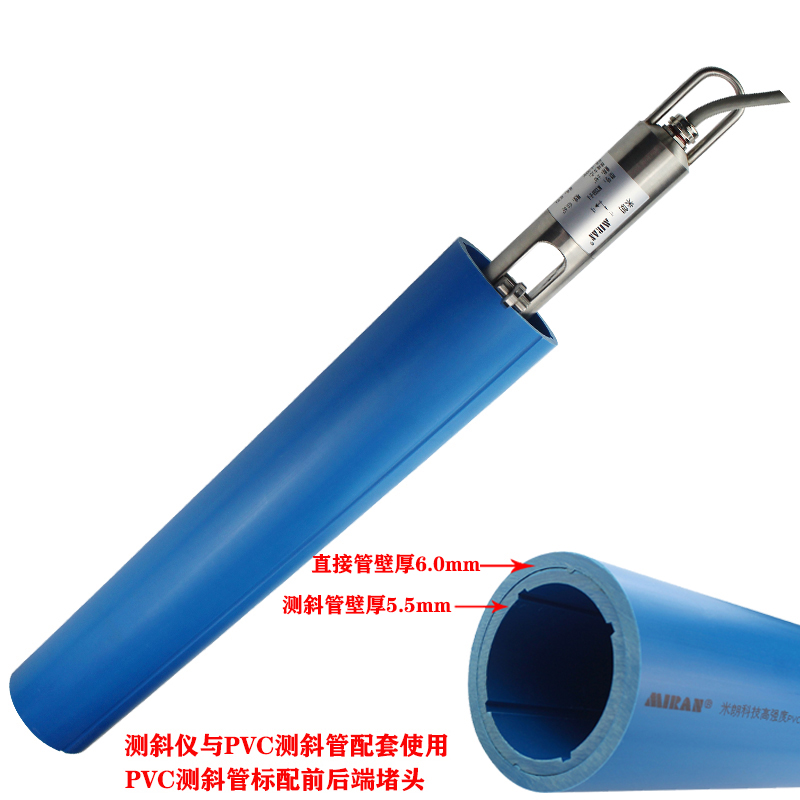

固定式测斜仪内部由电子仓部分（高精度角度敏感元件及芯片组），以及外部不锈钢组件，滑轮组件等构成。外部为一根四芯屏蔽线引出。通常安装固定式测斜仪还需要安装附件，如测斜管，不锈钢丝，吊环等，需根据现场情况合理地进行配置。
项目
技术参数
电源电压
+9V--28VDC
工作电流
14mA(+24VDC)
工作温度
-20℃--80℃
测量范围
XY双轴 ±60°
分辨力
0.01°
准确度（精度）
±0.05°
输出信号
485总线
通信协议
Modbus—RTU
导向轮间距
500mm
配套线长度
默认2m,加长定制请联系业务
接线定义
棕色：供电电源（+）
黑色：供电电源（-）
蓝色：458信号（A）
白色：485信号（B）
二. 固定式测斜传感器/测斜仪技术参数：
