1.量程范围:50～5000mm
2.供电电压: +12VDC～+24VDC
3.输出形式/模拟信号：电流4-20mA与0-20mA，电压0-5V与0-10V，数字信号：RS485、MODBUS
4.负载能力:电压信号输出负载≥4KΩ 电流信号输出负载≤500Ω
5.非线性误差:≤0.05%FS
6.重复性误差:≤0.0005%FS
7.分辨率:≤0.038mm
8.迟滞 :≤0.001%FS
9.温度稳定性：≤0.002%/℃
10.工作电流：≤16mA
11.工作压力：持续工作压力≤35MPa（MTL内置高压式系列）
12.工作温度:T1：-20～+55℃，T2: -40～+80℃，T3：-50～+125℃
13.测杆材料: 0Cr18Ni9（304）316不锈钢（特殊定制）
14.电子仓外壳材料:0Cr18Ni9（304）316不锈钢（特殊定制）
15.引线方式:耐高温双绞屏蔽电缆线（默认长度：1m，也可根据用户要求提供）
16.外壳防护等级: IP65、IP67

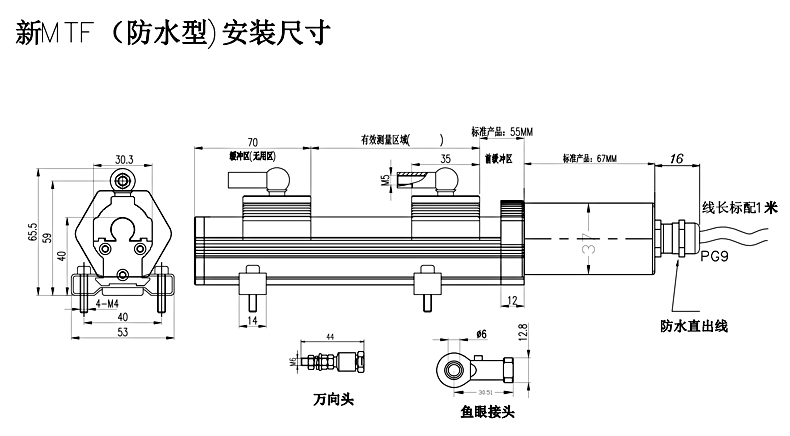

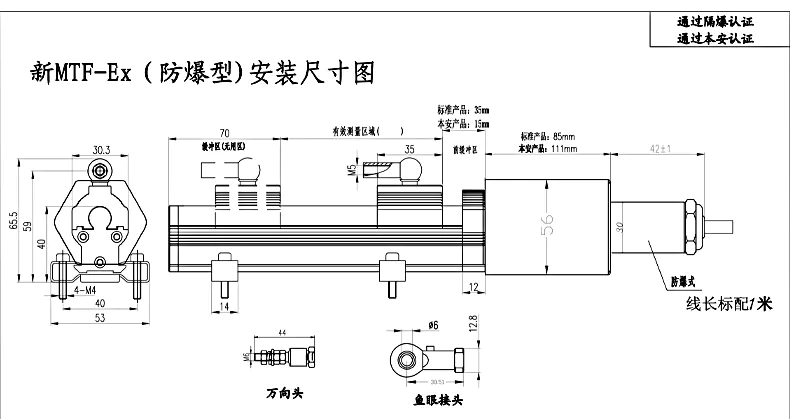

四、MTF滑块式磁致伸缩位移传感器安装尺寸图：
五、MTF滑块式磁致伸缩位移传感器接线方式：
MTF滑块式磁致伸缩位移传感器的模拟信号输出接线方式：
1.防水接头直出线接线方式：
传感器共有五个接点：电源正(棕)、电源负(黑)、信号输出正（蓝）、信号输出负（白）、壳体地（屏蔽线)
2.航空插头接线方式：
传感器共有五个接点：①电源正(棕)、②电源负(黑)、③信号输出正（蓝）、④信号输出负（白）、⑤壳体地（屏蔽线)
3.赫斯曼插头接线方式：
传感器共有四个接点：①正电源(棕)、②信号输出正（蓝）、③电源负（黑、白） E、壳体地（屏蔽线））
MTF磁致伸缩位移传感器的数字信号输出接线方式：
1.防水接头直出线接线方式：
传感器共有五个接点：正电源(棕)、电源地(黑)、RS485A(蓝)、RS485B (白)、壳体地(屏蔽线)
2.航空插头接线方式：
传感器共有五个接点：①正电源(棕)、②电源地(黑)、③RS485A(蓝)、④RS485B (白)、⑤壳体地(屏蔽线)
注：传感器接线前注意事项:
1.传感器的屏蔽电缆线必须避开大功率电源，射频信号源和其它有噪声的传输线等。
2.用户在接线前，请检查供电电源是否满足:+15VDC~+24VDC的要求，并且电源输出功率必须大于产品总功耗，按每支传感器40mA计算。如果电源不能满足要求，请更换供电电源以保证传感器能够正常工作。
六、调校
该传感器在出厂时已经按照满量程将零点和满度调校好。由于传感器的长期稳定性很好，整个使用周期内不需要调整。由此，为了提高可靠性，传感器没留有供调校用的端口。请选用参数校准的二次仪表进行测量。如用户需要重新设定零点和满度，请与我公司联系
七、MTF滑块式磁致伸缩位移传感器应用领域：
伺服液压油缸活塞位置预置和反馈，伺服气缸活塞位置预置和反馈，研磨机械位置预置和反馈，铸造锻压机床位置预置和反馈，其他机械如龙门机床位置预置和反馈，掘进机、盾构机、煤矿机械油缸位置预置和反馈，工程提升机械油缸位置预置和反馈，轧钢机等钢厂机械油缸位置预置和反馈，吹瓶机油缸位置预置和反馈，注塑机械油缸位置预置和反馈，铁路、桥梁的调节，水位的检测、水闸的控制，木材机械位置预置和反馈，油缸液位的位置预置和反馈，化工容器液位的位置预置和反馈，饮用水和污水处理系统，大地测量系统，闸门开度的位置预置和反馈，油缸液位的测量。

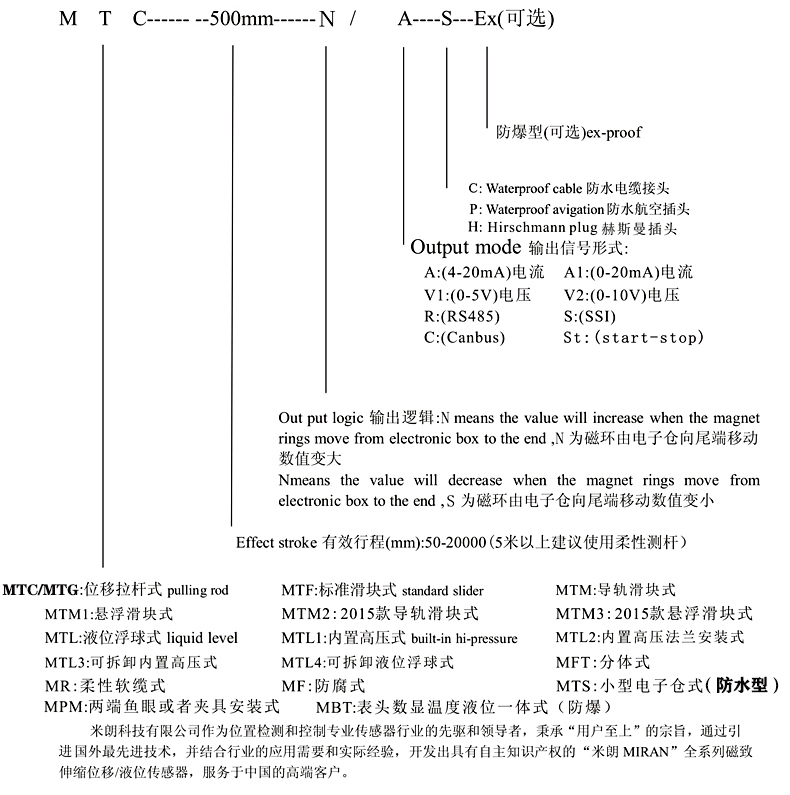

附1：米朗科技磁致伸缩位移传感器选型指引：
米朗科技有限公司作为位置检测和控制专业传感器行业的先驱和领导者，秉承“用户至上”的宗旨，通过引进国外最先进技术，并结合行业的应用需要和实际经验，开发出具有自主知识产权的"米朗MIRAN"全系列磁致伸缩位移/液位传感器，服务于中国的高端客户。公司日前开发、推出的产品系列有: MTC拉杆式、MTF标准滑块式、MTM微型滑块式、MTL液位浮球式、MTL1内置高压式、MTL2内置高压法兰安装式、MTL3可拆卸内置高压式、MTL4可拆卸液位浮球式，全系列磁致伸缩位移/液位传感器以及相应的V/A模块和显示控制器，能满足不同行业客户的需要。公司所推出的产品有:电流输出、电压输出、RS485数字输出、SSI格雷码输出、start-stop输出。
接线方式有:防水防爆电缆接头、航空插座插头(直插和L型插头)连接，以满足不同使用和安装条件。产品型式有:普通型、防爆型、耐腐蚀型和高压型，确保适用于不同的使用环境中
