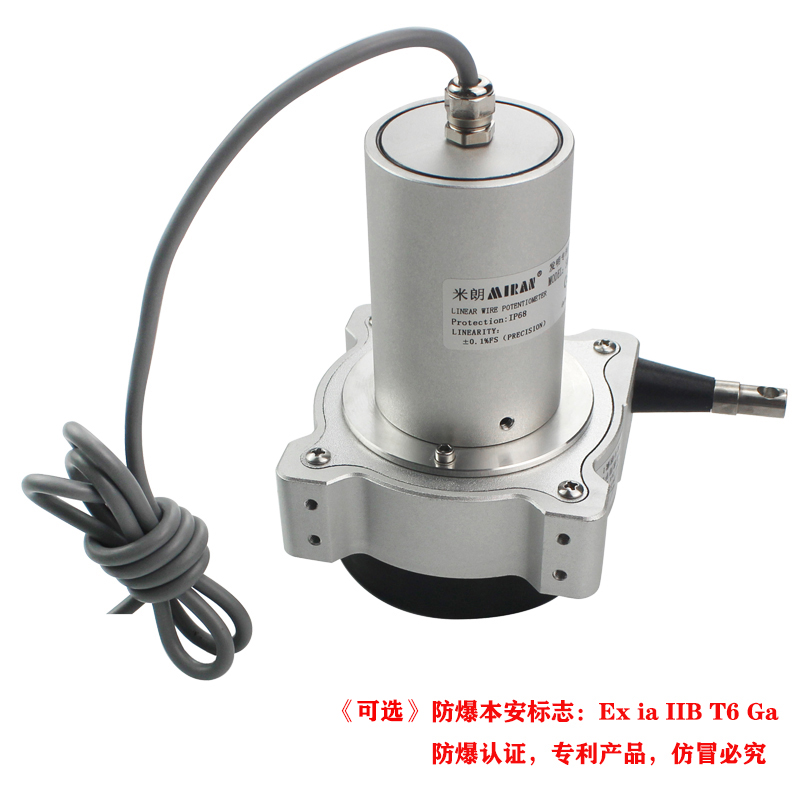

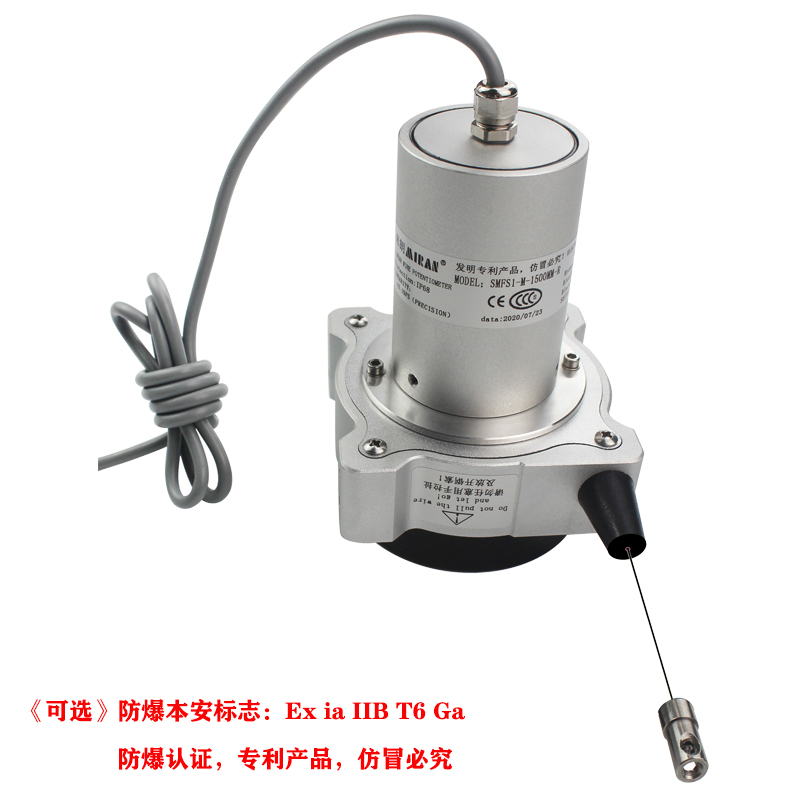

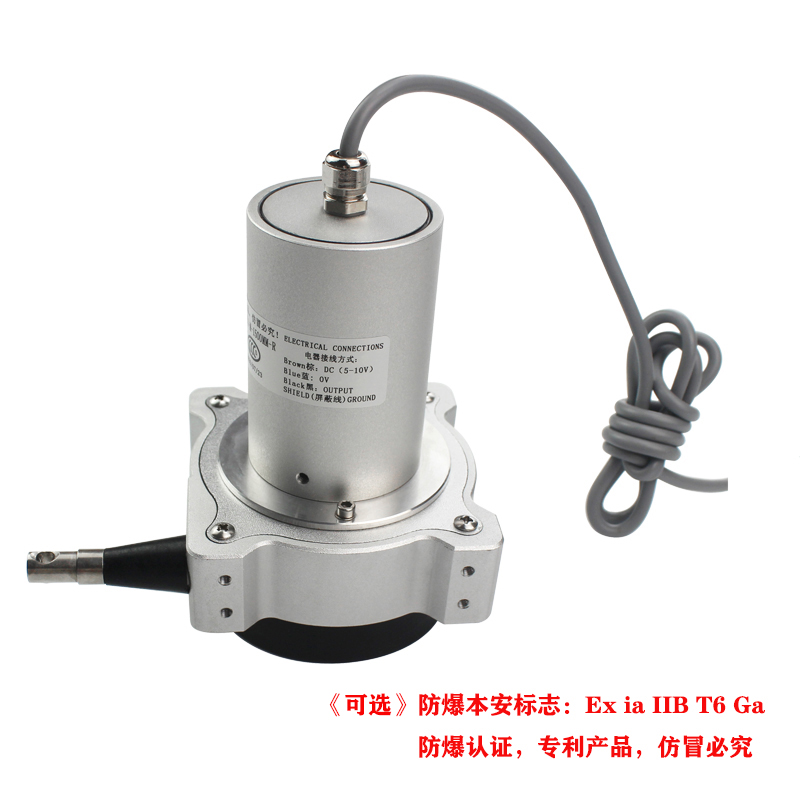

二、SMFS1-M本安型防水型拉线位移传感器产品特征：
1、绝对值输出型防水拉绳位移传感器，其核心电子部件磁阻式多圈角度位移传感器由米朗公司自主研发生产，其特征是磁铁安装在线轮主轴上，磁阻式多圈角度位移传感器使用高强度灌封胶封装在铝车件内，确保磁阻式多圈角度位移传感器在水下与水绝缘，磁铁与磁阻式多圈角度位移传感器在完全隔离状态下能够长期正常工作。
2、整个产品零部件均采用在水内永不生锈材料制作，如：不锈钢发条和拉绳，铝合金外壳和线轮，塑料发条外壳，陶瓷轴承。
3、XXXS机座、XXS机座、XS机座、S机座和M机座系列产品往复运动的瞬间加速不可超过1米/秒；L机座和XL机座系列产品往复运动的瞬间加速不可超过0.5米/秒；否则将导致钢索断裂。
|
项目规格 |
内容 |
备注 |
|
量程 |
1000mm-4000mm |
|
|
电源电压 |
DC 5V～DC 10V（电阻输出型） DC12V～DC24V（电压/电流/RS485） |
波动5%以下 |
|
供应电流 |
10mA～35mA |
|
|
输出信号 |
电阻输出型：3kΩ，5kΩ，10KΩ， 数字信号输出型：RS485， |
绝 对 位置输出 |
|
线性精度 |
±0.25%FS |
|
|
重复性 |
±0.05%FS |
|
|
分辨率 |
12位 |
限数字信号输出型 |
|
线径规格 |
0.8mm或1.5mm(SUS304) |
|
|
工作压力 |
≤10MPa |
限防爆防水系列 |
|
工作环境温度 |
-30℃～85℃ |
|
|
震动 |
10Hz to 2000Hz |
|
|
防护等级 |
IP68 |
|
|
防爆标志 |
Ex ia IIB T6 Ga《可选》 |

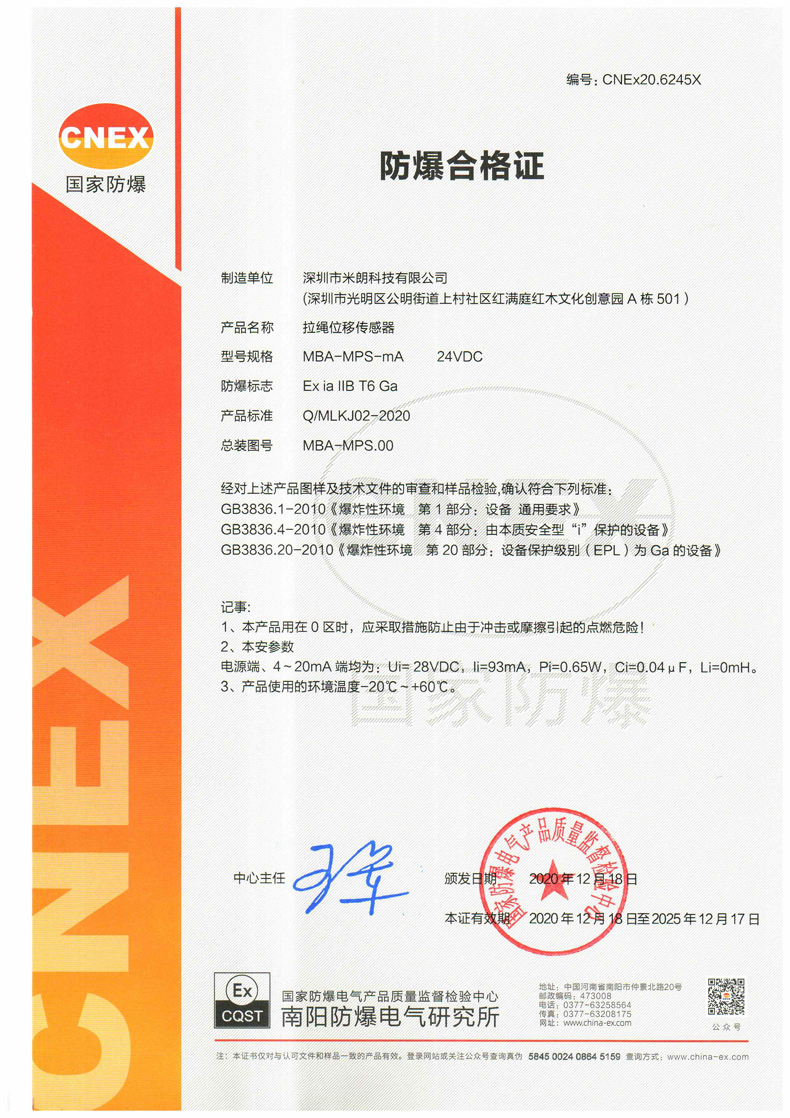

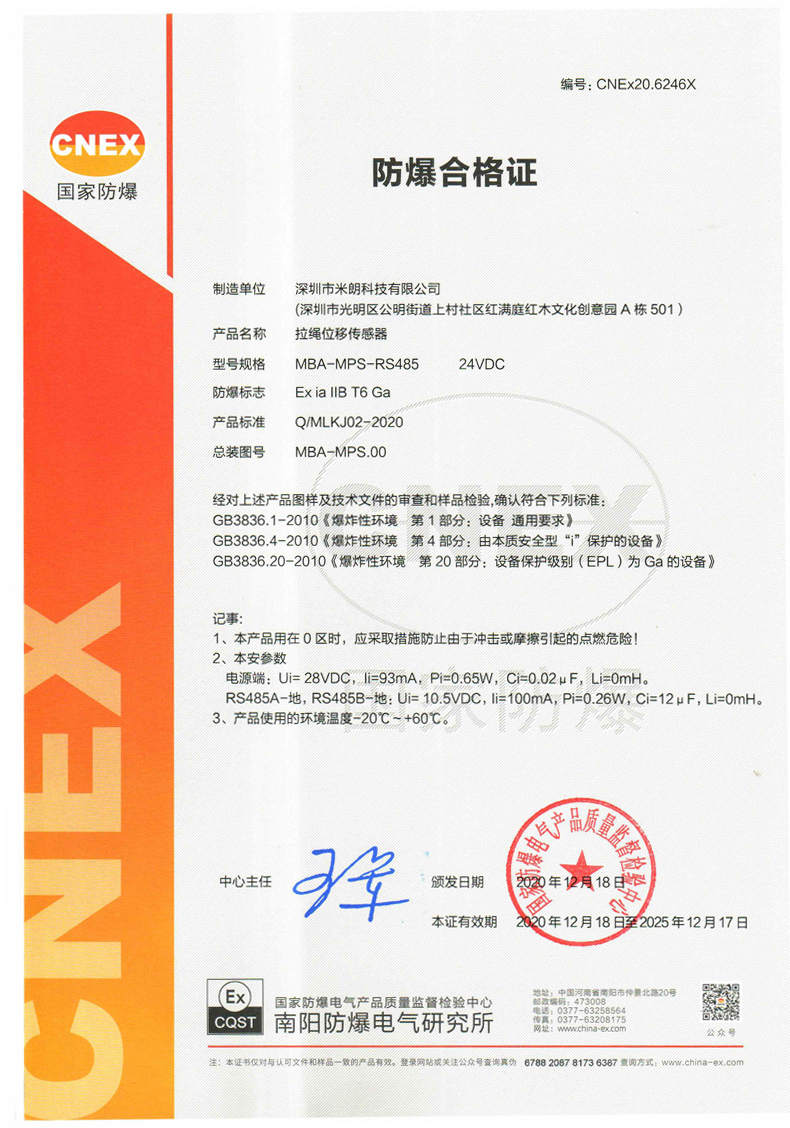

见附图如下↓ |
|
产品执行标准 |
Q/MLKJ02-2020 |

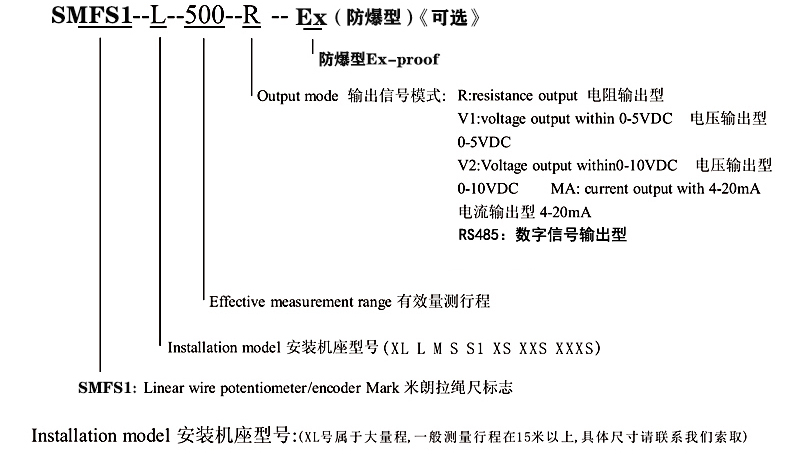

五、SMFS1-M本安型防水型拉线位移传感器选型指导：
六、SMFS1-M本安型防水型拉线位移传感应用领域：
裂缝测量监测，桥梁测量监测，仓储位置定位，水库大坝保护，闸门开度控制，压力机械，造纸机械，纺织机械，金属板材机械，包装机械，印刷机械，水平控制仪，建筑机械，工业机器人，射出机，木工机械，电梯，空气压缩机/油压机，高度机，X-Y轴及其它长度位移，液位等相关尺寸量测和位置控制
