SMFS-XXS防水型拉绳位移传感器Product introduction 您现在的位置:首 页 > 产品展示 > 产品详情
SMFS-XXS防水型拉绳位移传感器
  • 产品详情
  • Product introduction

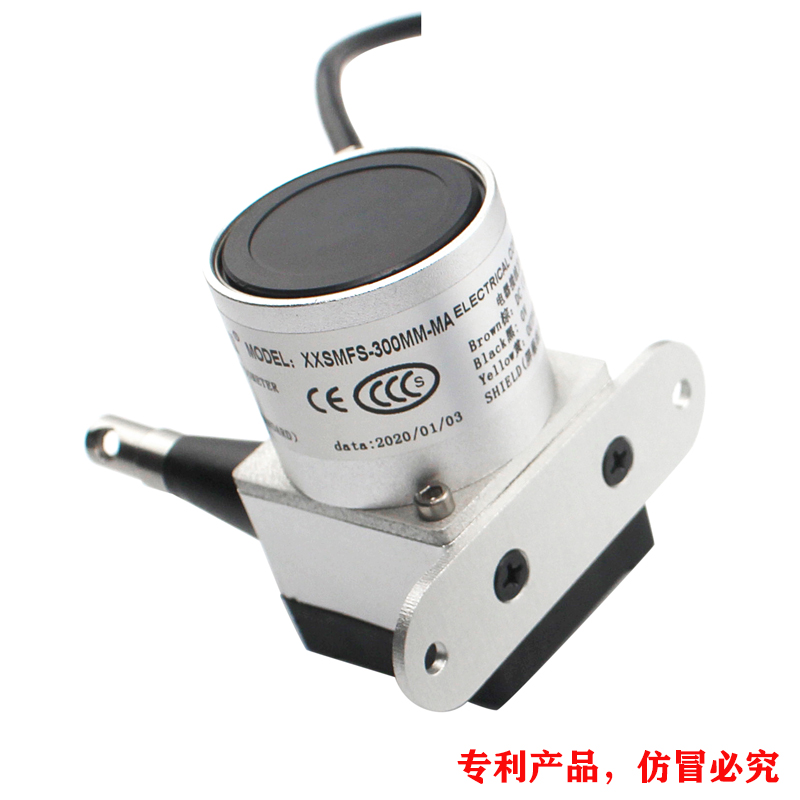

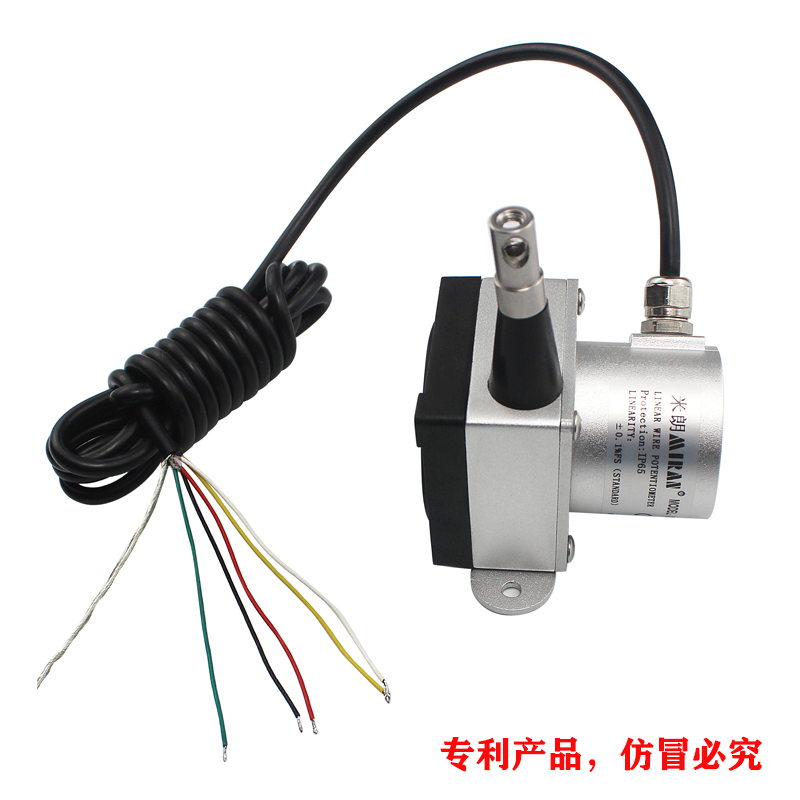

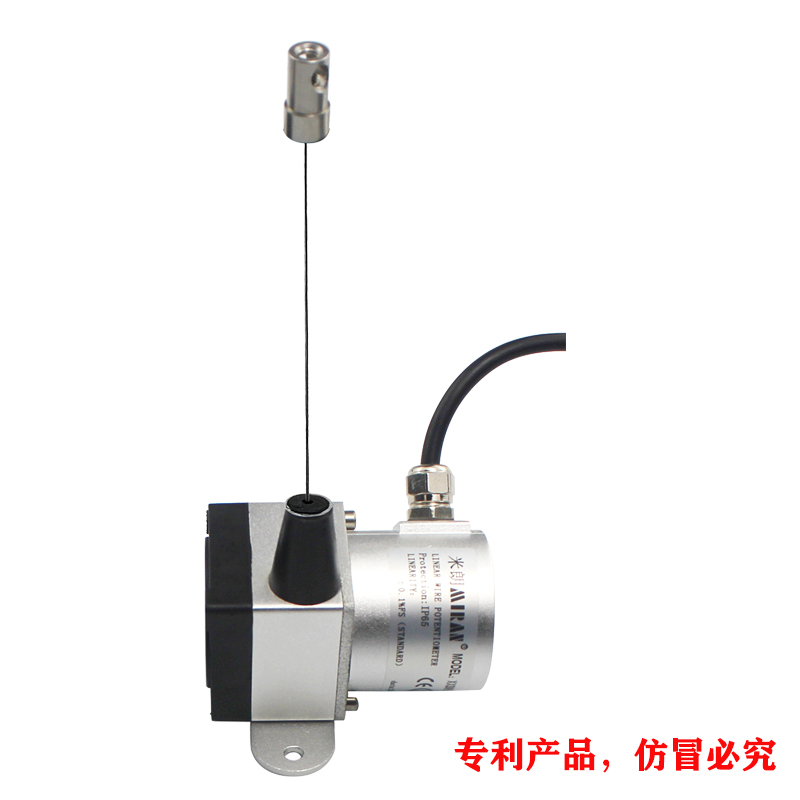

  • SMFS-XXS防水型拉绳位移传感器SMFS-XXS防水型拉绳位移传感器

    一、SMFS-XXS防水型拉绳位移传感器产品简介
    SMFS-XXS防水型拉绳位移传感器,又称拉绳尺,拉线尺,拉线位移传感器,是直线位移传感器在结构上的精巧集成,充分结合了角度传感器和直线位移传感器的优点,成为一款结构紧凑、测量行程长、安装空间尺寸小、具有高精度测量的优良传感器。SMFS-XXS防水型拉绳位移传感器具有很大的选择空间,行程从100mm至1000mm不等, 具有模拟电流信号mA:4-20mA,模拟电压信号V1:0-5V,V2:0-10V,RS485数字信号输出。

    二、SMFS-XXS防水型拉绳位移传感器性能特点
    1、防水型(磁感应)拉绳位移传感器其核心电子部件霍尔磁感应增量型编码器由米朗公司自主研发生产,其特征是磁铁安装在线轮主轴上,电子芯片使用高强度灌封胶封装在铝车件内,确保电子芯片在水下与水绝缘,磁铁与电子芯片在完全隔离状态下磁感应增量型编码器能够长期正常工作。

    2、整个产品零部件均采用在水内永不生锈材料制作,如:不锈钢发条和拉绳,铝合金外壳和线轮,塑料发条外壳,陶瓷轴承。

    3、XXXS机座、XXS机座、XS机座、S机座和M机座系列产品往复运动的瞬间加速不可超过1米/秒;L机座和XL机座系列产品往复运动的瞬间加速不可超过0.5米/秒;否则将导致钢索断裂。

    三、SMFS-XXS防水型拉绳位移传感器技术参数:

    项目规格

    内容

    备注

    量程

    100mm-1000mm

    电源电压

    DC 5V(RS485)/DC12V~DC24V

    (电压/电流/RS485)

    波动5%以下

    电源电压VCC消耗电流

    40mA

    不含突变情况

    输出信号

    电压输出型:0-5V,0-10V,
    电流输出型:4-20mA,

    数字信号输出型:RS485,

    增量型输出(注:掉电记忆,绝 对 位置输出需外接电池)

    线性精度

    ±0.05%FS

    重复性

    ±0.05%FS

    分辨率

    17

    限数字信号输出型

    线径规格

    0.8mm或1.5mm(SUS304)

    工作压力

    ≤10MPa

    限防爆防水系列

    工作环境温度

    -30℃~85℃

    震动

    10Hz to 2000Hz

    防护等级

    IP68

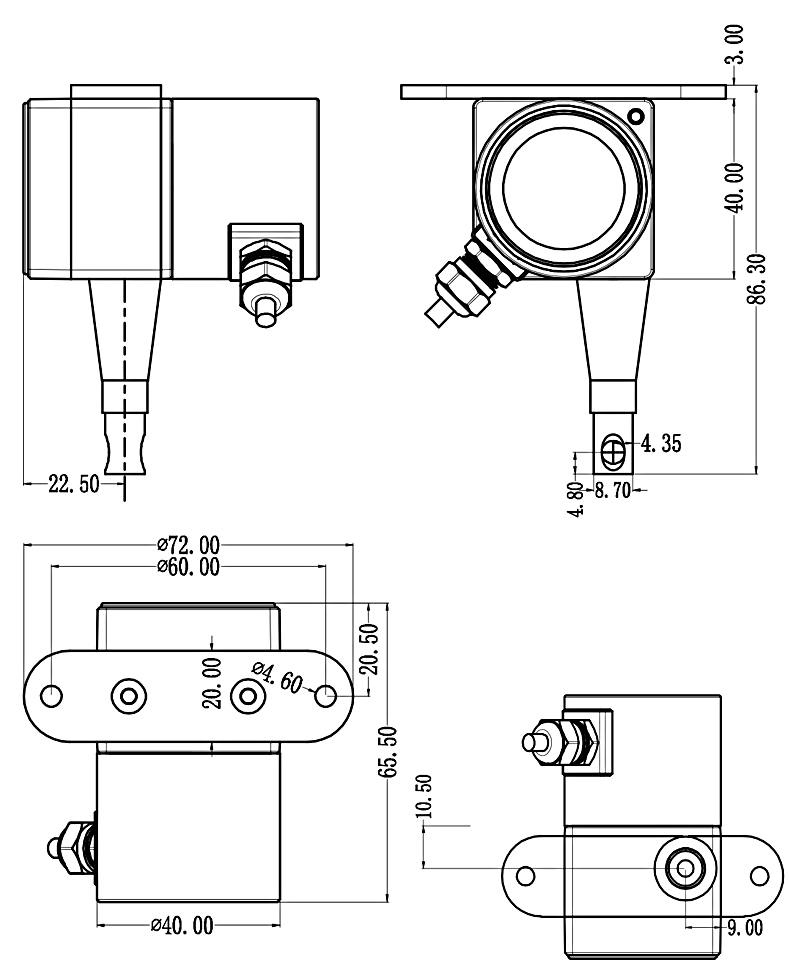

    四、SMFS-XXS防水型拉绳位移传感器安装尺寸图:

    SMFS-XXS防水型拉绳位移传感器的安装尺寸:


    五、SMFS-XXS防水型拉绳式位移传感器安装注意事项

    1,利用底部4个固定螺丝孔,依现场及机器安装空间设施需要,直接安装或另加保护或其他机械使用。

    2,不锈钢索安装时,须注意水平角度,亦即尽量使钢索由出线口至移动部位之机构,于工作时水平滑动。

    3,保持较小角度(容许偏差+/-3°)以确保量测精度及钢索之寿命。

    钢索本体是不锈钢加涂氟层,请勿让其受外力的割伤﹑烧损﹑撞击等不当之事发生:过量的粉尘﹑积屑或是足以破坏钢索的物品贮留于内部的滑轮或出线口将造成钢索破损,导致运转不顺的故障。

    4,未安装于工作台或固定坐前,请勿用手或是其它产品将钢索拉出并让其瞬间自行弹回.此举将造成钢索断裂,伤害本体结构及人身安全。

    5,SMFS-S和SMFS-M系列产品的往复运动的瞬间加速不可超过1米/秒;SMFS-L系列产品的往复运动的瞬间加速不可超过0.5米/秒;此举将造成钢索断裂,恕本公司不承担此范围以外的责任。

    6,若使用于非直线运动的机构,请加装适当的滑轮运转。

    7,若使用于环境恶劣或特殊场合,请自行加装保护机构。


    六、SMFS-XXS防水型拉绳式位移传感器应用领域

    裂缝测量监测,桥梁测量监测,仓储位置定位,水库大坝保护,闸门开度控制,压力机械,造纸机械,纺织机械,金属板材机械,包装机械,印刷机械,水平控制仪,建筑机械,工业机器人,射出机,木工机械,电梯,空气压缩机/油压机,高度机,X-Y轴及其它长度位移,液位等相关尺寸量测和位置控制。

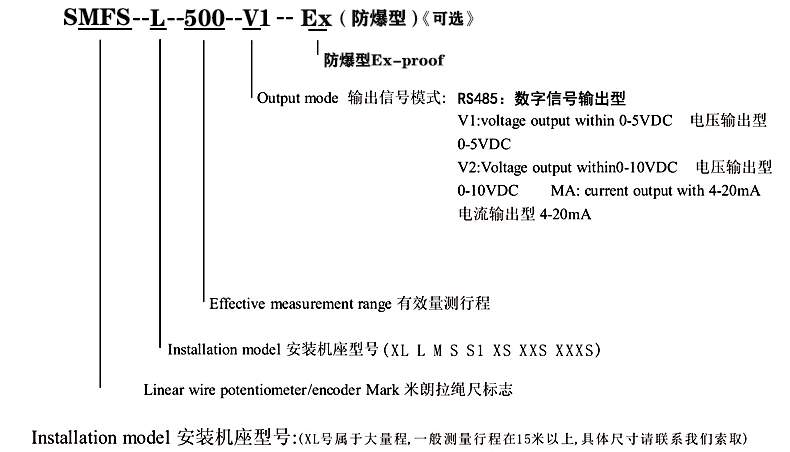

    七、SMFS-XXS防水型拉绳式位移传感器选型指引:
    SMFS-XXS防水型拉绳式位移传感器选型指引

    如需详询及具体价格,请拨打服务热线:18988775301  张工
