MTC拉杆式磁致伸缩位移计(本安型防爆)
  • 产品详情
  • Product introduction

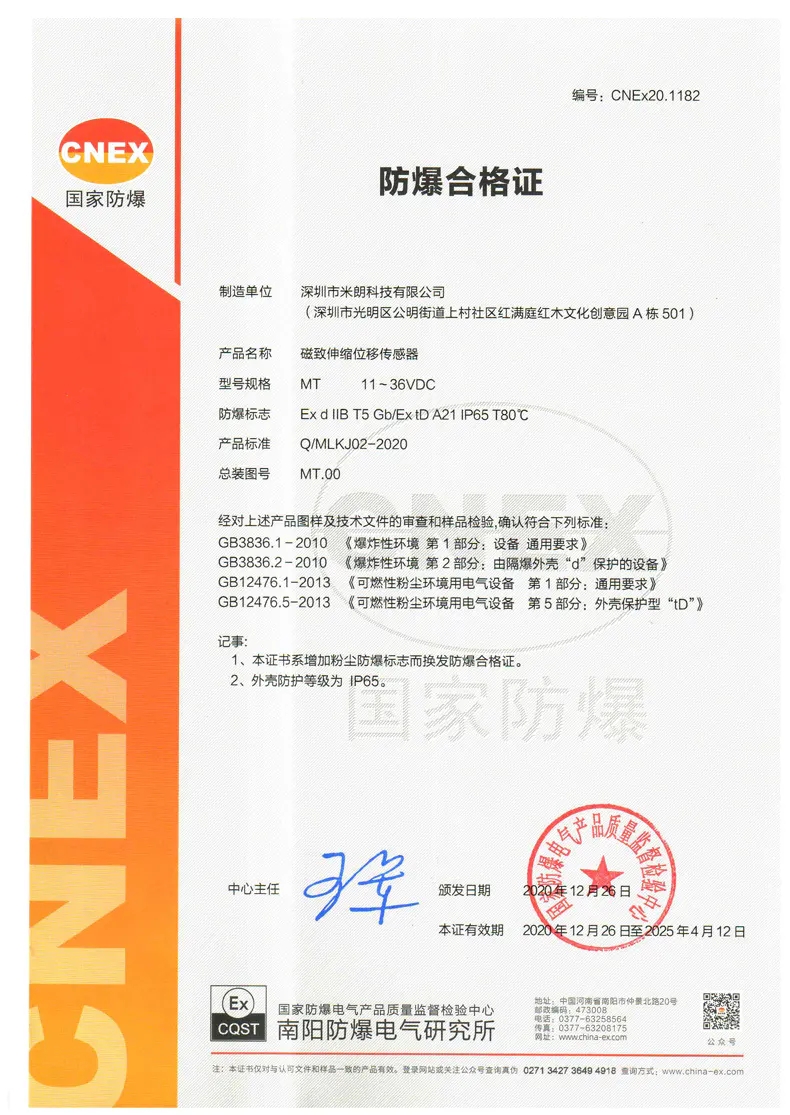

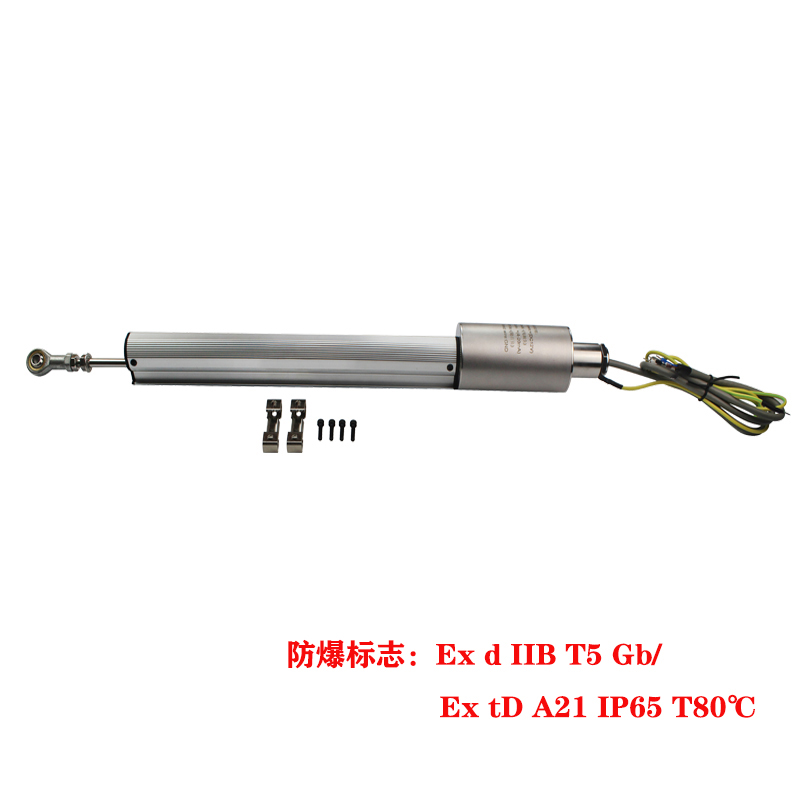

  • MTC拉杆式防爆型(磁致伸缩)

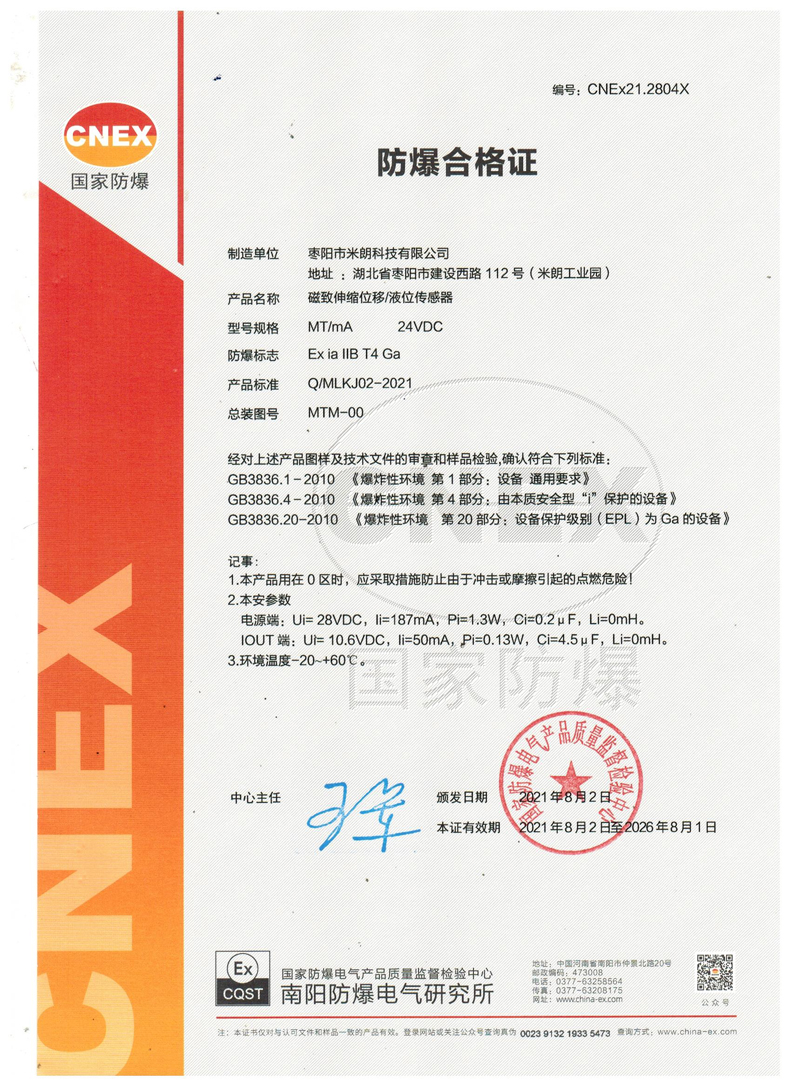

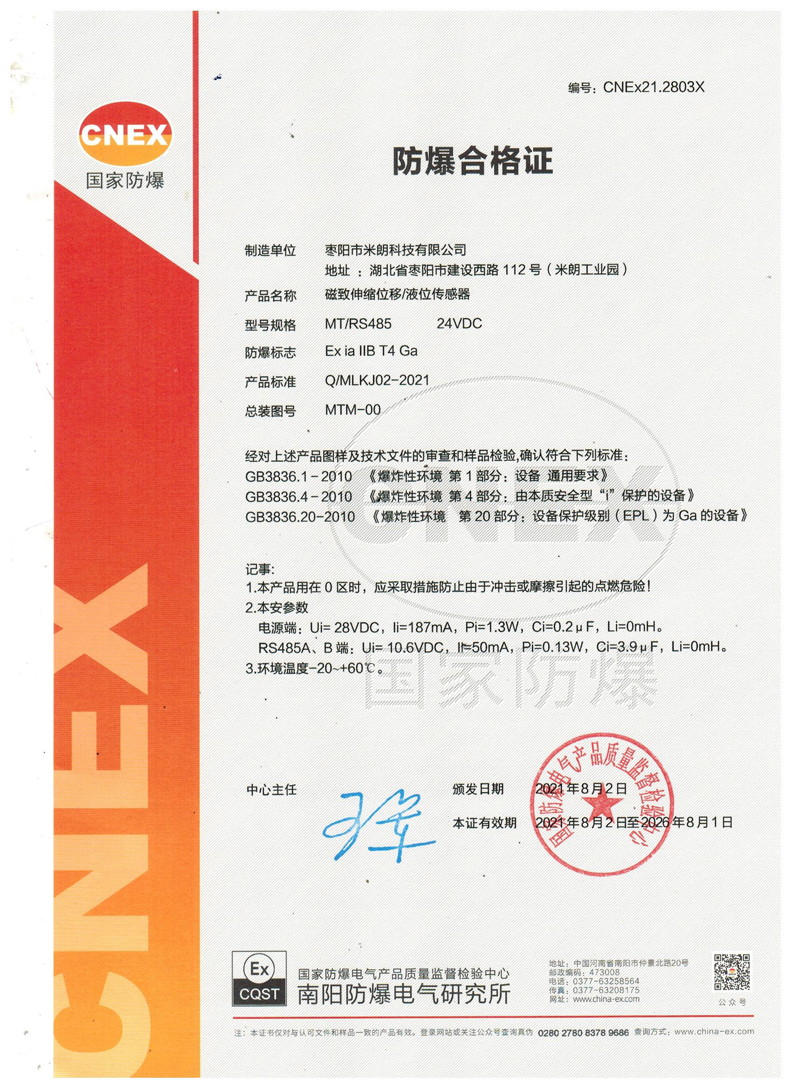

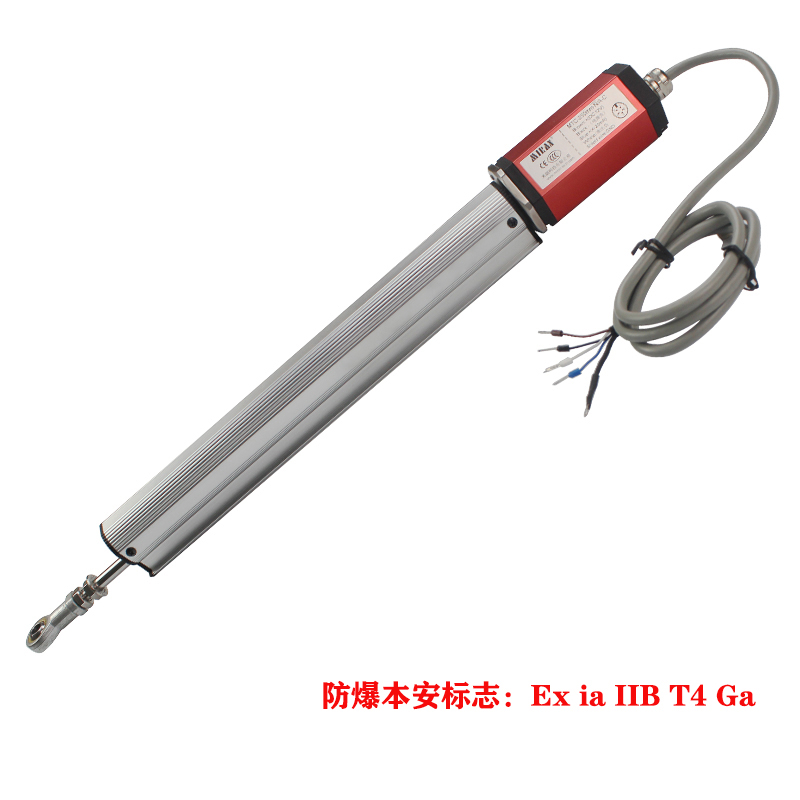

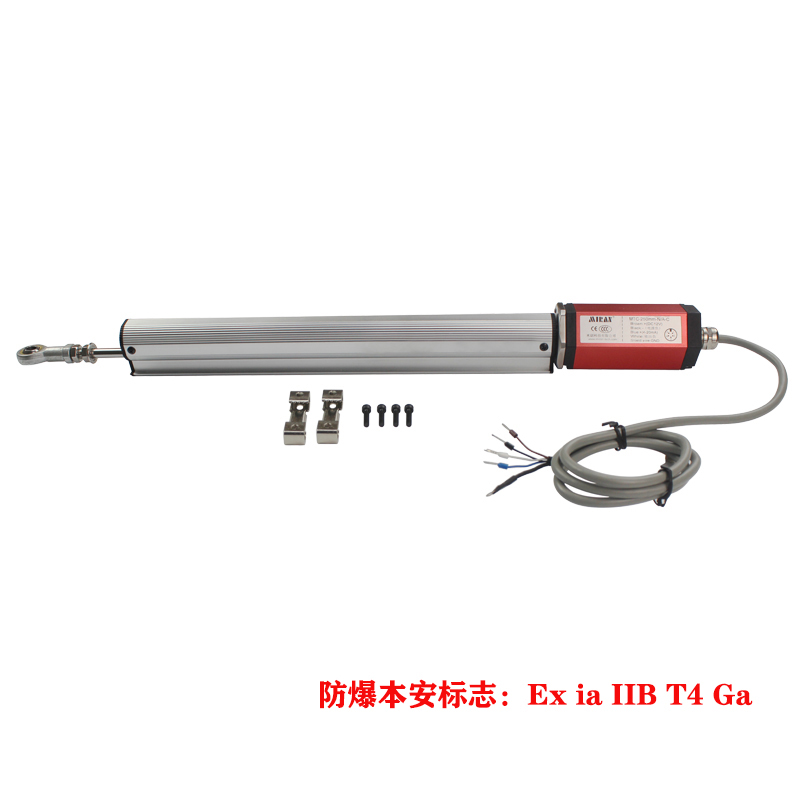

    MTCl拉杆式磁致伸缩位移传感器本安防爆型
    一、MTC拉杆式磁致伸缩位移传感器产品简介
    MTC拉杆式磁致伸缩位移传感器的原理是利用两个不同磁场相交时产生一个应变脉冲信号,然后计算这个信号被探测所需的时间周期,从而换算出准确的位置。这两个磁场一个来自磁环中的永磁铁,另一个来自传感器电子仓中的电子部件产生的激励脉冲。激励脉冲沿传感器内用磁致伸缩材料制造的波导丝以声速运行。当与磁环中的永磁场相交时,由于磁致伸缩现象,波导丝产生的机械振动形成一个应变脉冲。应变脉冲很快便被电子仓中的感测电路探测到。拉杆式磁致伸缩位移传感器从产生激励脉冲的一刻到应变脉冲被探测到总的时间乘以固定的声速,我们便能准确的计算出磁铁的位置变化。这个过程是连续不断的,所以每当磁环位置改变时,新的位置会被迅速测量出来。由于输出信号是真正的值,而不是比例的或需要再放大处理的信号,所以不存在信号漂移或变值的情况,更不必像其他传感器那样需要定期重标。

    二、MTC拉杆式磁致伸缩位移传感器性能特点:
    拉杆式的结构安装简单方便,测量单元在铁磁质中磁化方向的改变会引起介质晶格间距的改变,从而使得铁磁质的长度和体积发生改变,即:磁致伸缩现象,也称为威德曼效应,其逆效应称为维拉里效应。磁致伸缩传感器为非接触式,永不磨损。具有高分辨率、高精度、高稳定性、高可靠性、响应时间快、工作寿命长等优点。传感器不用重新标定,也不用定期维护。

    三、MTC拉杆式磁致伸缩位移传感器技术参数:

    1.量程范围:30~5000mm

    2.供电电压: +15VDC~+24VDC

    3.输出形式/模拟信号:电流4-20mA与0-20mA,电压0-5V与0-10V,数字信号:RS485、MODBUS

    4.负载能力:电压信号输出负载≥4KΩ 电流信号输出负载≤500Ω

    5.非线性误差:≤0.05%FS

    6.重复性误差:≤0.0005%FS

    7.分辨率:≤0.001%FS

    8.迟滞 :≤0.001%FS

    9.温度稳定性:≤0.002%/℃

    10.工作电流:≤16mA

    11.工作压力:持续工作压力≤35MPa(MTL内置高压式系列)

    12.工作温度:T1:-20~+55℃,T2: -40~+80℃,T3:-50~+125℃

    13.测杆材料: 0Cr18Ni9(304)316不锈钢(特殊定制)

    14.电子仓外壳材料:0Cr18Ni9(304)316不锈钢(特殊定制)
    15.产品出线默认长度为1米,也可根据客户现场定制。

    、MTC拉杆式磁致伸缩位移传感器安装尺寸图:

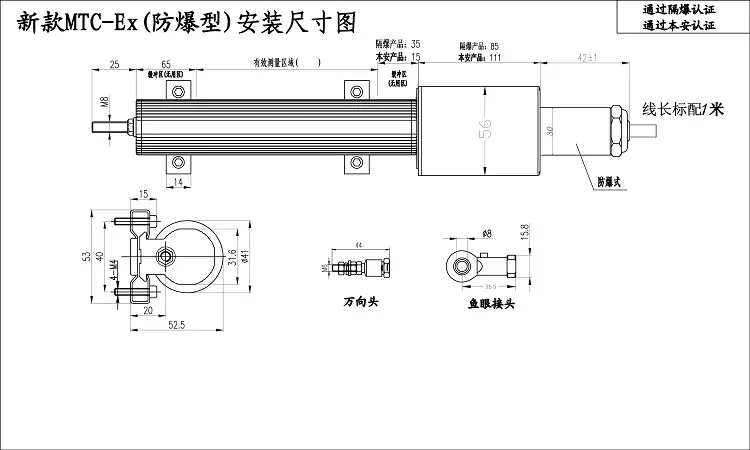

    MTC拉杆式磁致伸缩位移传感器安装尺寸图

    、MTC拉杆式磁致伸缩位移传感器接线定义:

    MTC本安型/防爆型磁致伸缩位移传感器接线方式:

    用户在接线前,请检查供电电源是否满足: +24VDC的要求,并且电源输出功率必须大于产品总功耗,按不同量程每支传感器≤95mA计算。如果电源不能满足要求,请更换供电电源以保证传感器能够正常工作。

    MTC本安型/防爆型磁致伸缩位移传感器的模拟信号输出接线方式:

    1.防水接头直出线接线方式:

    传感器共有五个接点:电源正(棕)、电源负(黑)、信号输出正(蓝)、信号输出负(白)、壳体地(屏蔽线)

    2.航空插头接线方式:

    传感器共有五个接点:①电源正(棕)、②电源负(黑)、③信号输出正(蓝)、④信号输出负(白)、⑤壳体地(屏蔽线)

    3.赫斯曼插头接线方式:

    传感器共有四个接点:①正电源(棕)、②信号输出正(蓝)、③电源负(黑、白) E、壳体地(屏蔽线)

    MTC本安型/防爆型磁致伸缩位移传感器的数字信号输出接线方式:

    1.防水接头直出线接线方式:

    传感器共有五个接点:正电源(棕)、电源地(黑)、RS485A(蓝)、RS485B (白)、壳体地(屏蔽线)

    2.航空插头接线方式:

    传感器共有五个接点:①正电源(棕)、②电源地(黑)、③RS485A(蓝)、④RS485B (白)、⑤壳体地(屏蔽线)

    、MTC拉杆式磁致伸缩位移传感器应用领域;
    伺服液压油缸活塞位置预置和反馈,伺服气缸活塞位置预置和反馈,研磨机械位置预置和反馈,铸造锻压机床位置预置和反馈,其他机械如龙门机床位置预置和反馈,掘进机、盾构机、煤矿机械油缸位置预置和反馈,工程提升机械油缸位置预置和反馈,轧钢机等钢厂机械油缸位置预置和反馈,吹瓶机油缸位置预置和反馈,注塑机械油缸位置预置和反馈,铁路、桥梁的调节,水位的检测、水闸的控制,木材机械位置预置和反馈,油缸液位的位置预置和反馈,化工容器液位的位置预置和反馈,饮用水和污水处理系统,大地测量系统,闸门开度的位置预置和反馈,油缸液位的测量。
