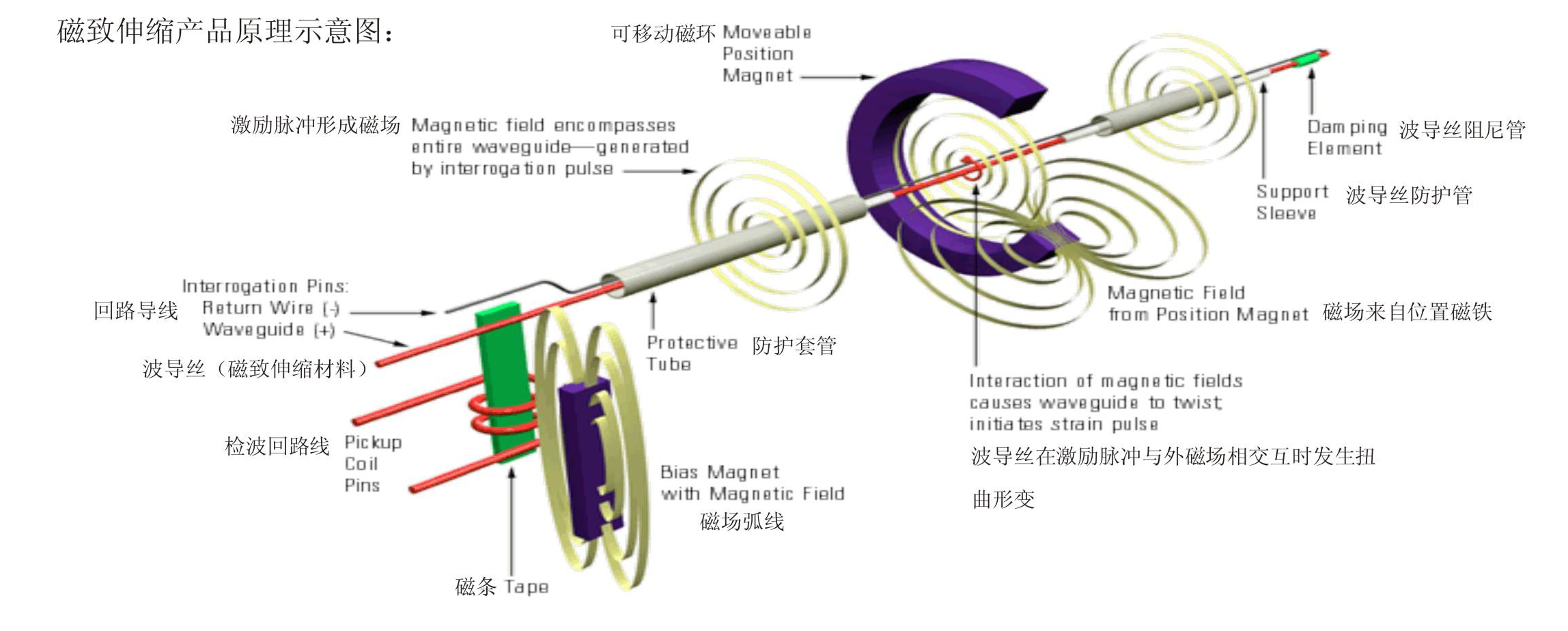

磁致伸缩产品工作原理示意图
1.量程范围:30～5000mm
2.供电电压: +12VDC～+24VDC
3.输出形式/模拟信号：电流4-20mA与0-20mA，电压0-5V与0-10V，数字信号：RS485、MODBUS
4.负载能力:电压信号输出负载≥4KΩ 电流信号输出负载≤500Ω
5.非线性误差:≤0.05%FS
6.重复性误差:≤0.0005%FS
7.分辨率:≤0.038mm
8.迟滞 :≤0.001%FS
9.温度稳定性：≤0.002%/℃
10.工作电流：≤16mA
11.工作压力：持续工作压力≤35MPa（MTL内置高压式系列）
12.工作温度:T1：-20～+55℃，T2: -40～+80℃，T3：-50～+125℃
13.测杆材料: 0Cr18Ni9（304）316不锈钢（特殊定制）
14.电子仓外壳材料:0Cr18Ni9（304）316不锈钢（特殊定制）
15.引线方式:耐高温双绞屏蔽电缆线（默认长度：1m，也可根据用户要求提供）
16.外壳防护等级: IP67、IP68（防爆格兰头压紧装置，深水更可耐压10MPa）
三、MTS防水型磁致伸缩位移/液位传感器安装尺寸图：
四、MTS防水型磁致伸缩位移/液位传感器接线定义
用户在接线前，请检查供电电源是否满足: +24VDC的要求，并且电源输出功率必须大于产品总功耗，按不同量程每支传感器≤95mA计算。如果电源不能满足要求，请更换供电电源以保证传感器能够正常工作。
防水型MTS磁致伸缩位移传感器的模拟信号输出接线方式：
1.防水接头直出线接线方式：
传感器共有五个接点：电源正(棕)、电源负(黑)、信号输出正（蓝）、信号输出负（白）、壳体地（屏蔽线)
2.航空插头接线方式：
传感器共有五个接点：①电源正(棕)、②电源负(黑)、③信号输出正（蓝）、④信号输出负（白）、⑤壳体地（屏蔽线)
3.赫斯曼插头接线方式：
传感器共有四个接点：①正电源(棕)、②信号输出正（蓝）、③电源负（黑、白） E、壳体地（屏蔽线）
防水型MTS磁致伸缩位移传感器的数字信号输出接线方式：
1.防水接头直出线接线方式：
传感器共有五个接点：正电源(棕)、电源地(黑)、RS485A(蓝)、RS485B (白)、壳体地(屏蔽线)
2.航空插头接线方式：
传感器共有五个接点：①正电源(棕)、②电源地(黑)、③RS485A(蓝)、④RS485B (白)、⑤壳体地(屏蔽线)
五、MTS防水型磁致伸缩位移/液位传感器应用领域：
伺服液压油缸活塞位置预置和反馈，伺服气缸活塞位置预置和反馈，研磨机械位置预置和反馈，铸造锻压机床位置预置和反馈，其他机械如龙门机床位置预置和反馈，掘进机、盾构机、煤矿机械油缸位置预置和反馈，工程提升机械油缸位置预置和反馈，轧钢机等钢厂机械油缸位置预置和反馈，吹瓶机油缸位置预置和反馈，注塑机械油缸位置预置和反馈，铁路、桥梁的调节，水位的检测、水闸的控制，木材机械位置预置和反馈，油缸液位的位置预置和反馈，化工容器液位的位置预置和反馈，饮用水和污水处理系统，大地测量系统，闸门开度的位置预置和反馈，油缸液位的测量。

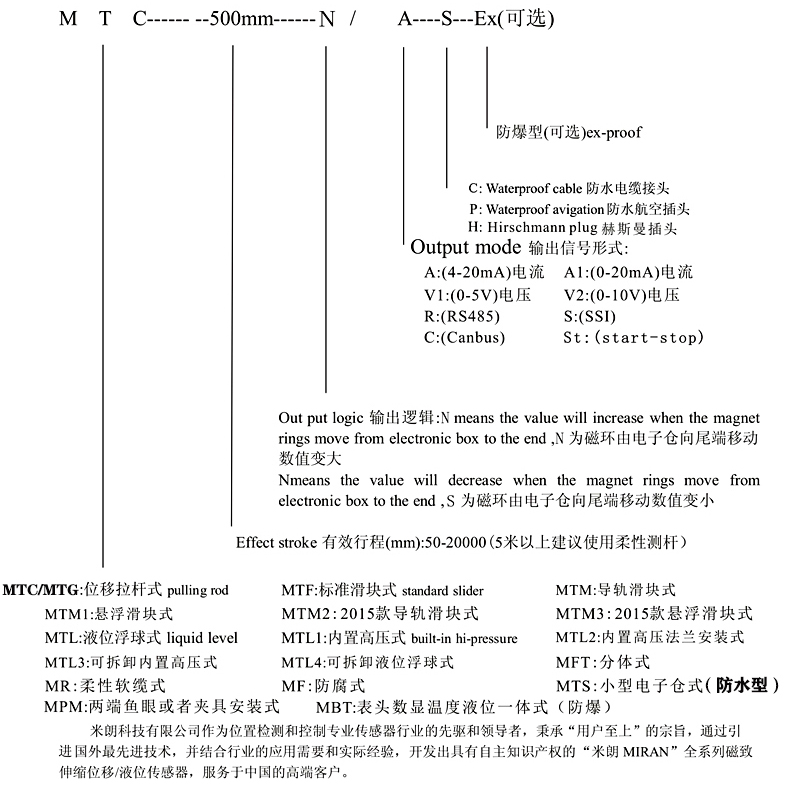

附：MTS防水型磁致伸缩位移/液位传感器选型指导：
