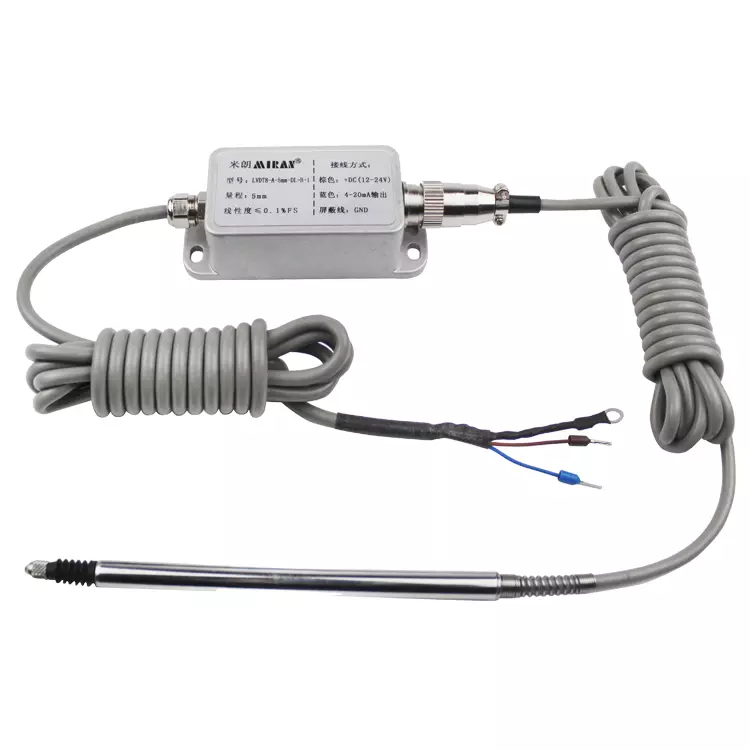

LVDT8分体式位移传感器Product introduction
您现在的位置：首 页 > 产品展示 > 产品详情
一、LVDT8分体式差动变压位移传感器产品简介：
差动变压器式位移传感器（LVDT）可广泛应用于航天航空，机械， 建筑，纺织，铁路，煤炭，冶金，塑料，化工以及科研院校等国民经济各行各业，用来测量伸长,振动,物体厚度，膨胀等的高技术产品。
LVDT8分体式位移传感器具有优良的性能，适用于质量控制和计量应用中的高精度，高重复性的测量。测头采用高硬度的耐磨材料氮化硅陶瓷，测轴移动部分采用精密导轨。笔形位移传感器外配变送器可输出标准的直流信号，采用方便的单电源+12～30V DC供电，电子电路密封在304不锈钢金属管内,可以在潮湿和灰尘等恶劣环境中工作。输出信号为标准的可被计算机或PLC使用的0-5V,0-10V，4-20mA或RS485输出。
二、LVDT8分体式差动变压位移传感器性能特点：
1.外径Φ8mm笔形回弹式位移传感器，
2.探头为氮化硅陶瓷球，耐磨性好，
3.测量范围由0-10MM ,分辩率高，重复性好，
4.无滑动触点，使用寿命长，
5.交流信号电源供电，外配高性能信号解调器，
6.二线制4-20mA电流输出，三线制0-5V或0-10V电压输出，
三、LVDT8分体式差动变压位移传感器性能参数：
|
位移量程
|
2.5mm,5mm,10mm
|
|
输出信号
|
0～5V, 0～10V,4～20mA，RS485
|
|
分辨率
|
≤0.1um， 数字式输出是16bit
|
|
线性误差
|
≤±0.25%FS
|
|
重复误差
|
可达1um
|
|
供电电源
|
+12～30V DC
|
|
工作电流
|
电压输出型 电流 ＜10mA
|
|
二线4～20mA电流输出型 电流4～25mA
|
|
RS485输出型 电流15～40mA
|
|
动态特性
|
10Hz
|
|
耐受冲击
|
250g/11毫秒
|
|
振动允限
|
10g/2KHZ
|
|
激励电压
|
3Vrms
|
|
激励频率
|
5KHZ
|
|
温度系数
|
零点≤0.01%/℃
|
|
灵敏度
|
≤0.025%/℃
|
|
工作温度
|
-25℃～+85℃
|

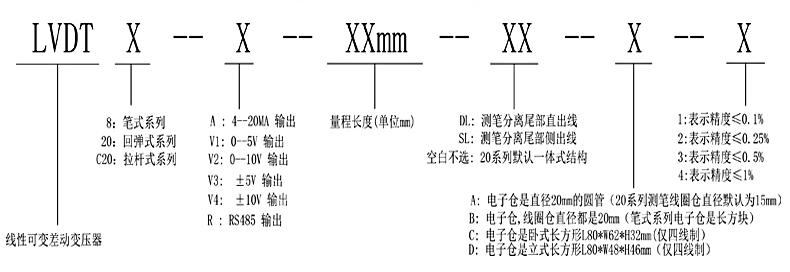

四、LVDT8分体式差动变压位移传感器选型指引：
五、LVDT8分体式差动变压位移传感器接线定义：
LVDT位移传感器接线方式：直流稳压电源输出电压值必须在规定的使用范围内
1.电流信号输出 电缆线颜色定义：
棕色----供电电源（+） 电流输入（+）
蓝色----供电电源（-） 电流输出（-）
2.电压信号输出 电缆线颜色定义：
棕色---- 供电电源（+）
蓝色---- 电压输出（+）
黑色---- 供电电源（-）信号输出（-）
3.数字RS-485信号输出 电缆线颜色定义：
棕色---供电电源（+）
黑色---供电电源（-）
蓝色---信号A
白色---信号B

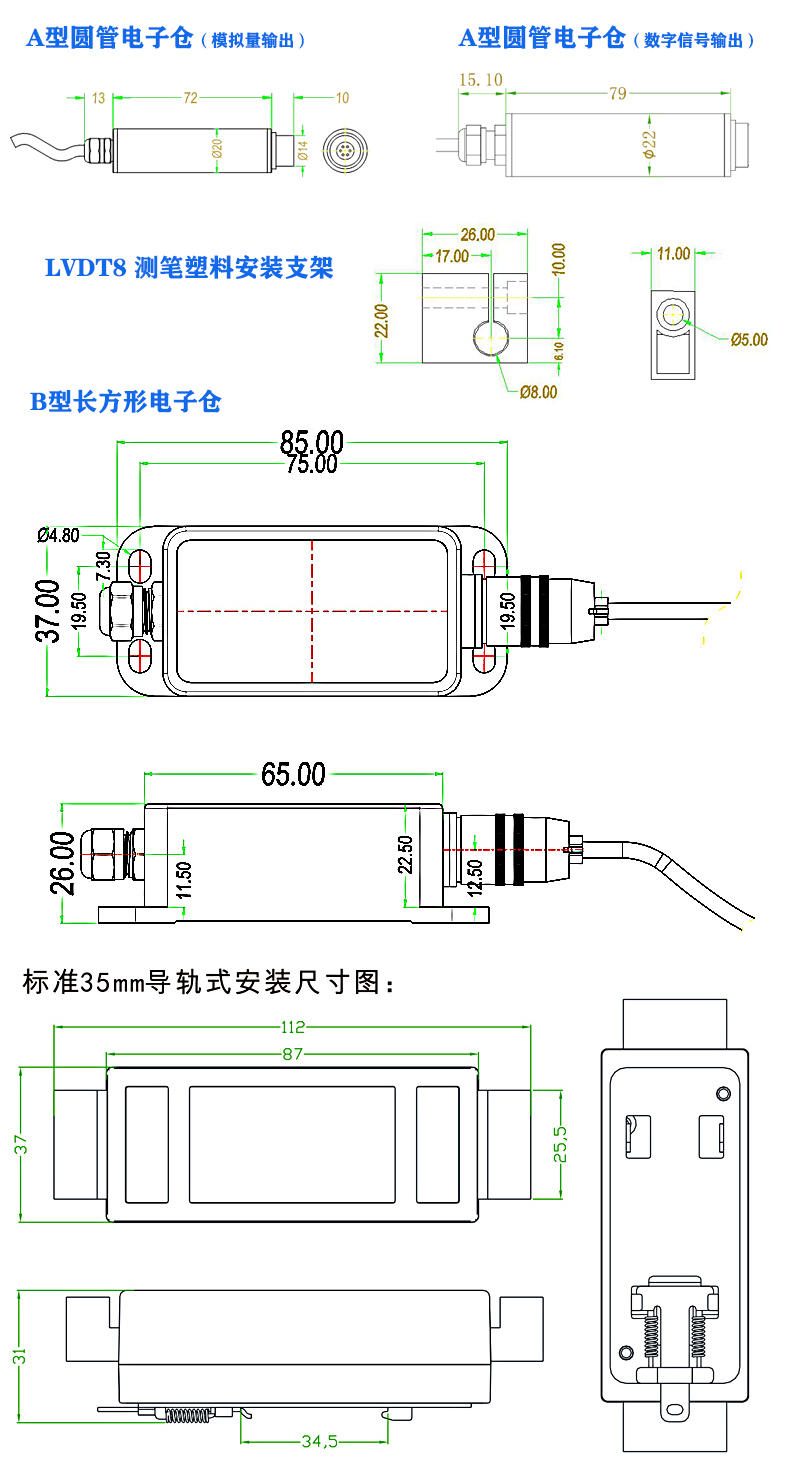

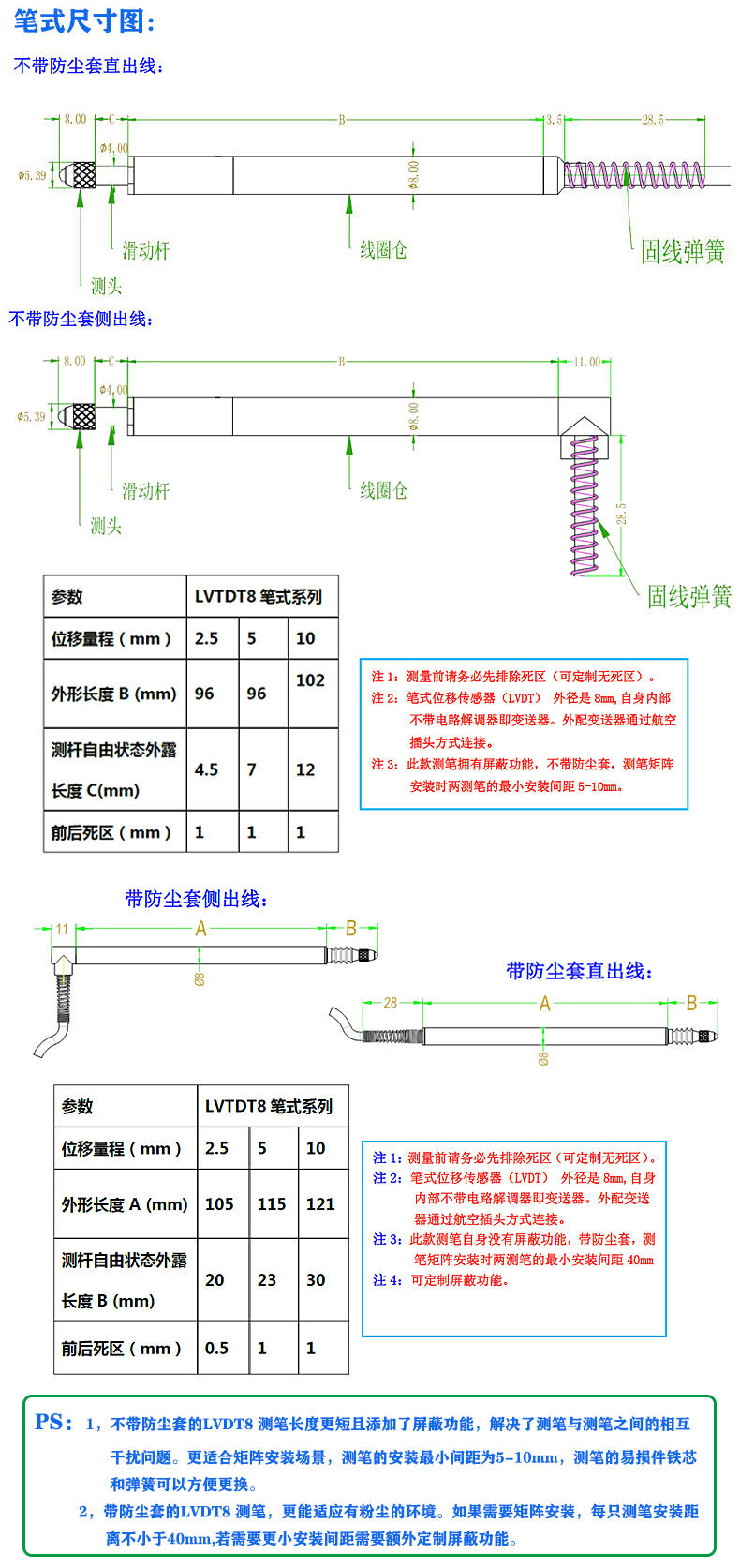

六、LVDT8分体式差动变压位移传感器安装尺寸：

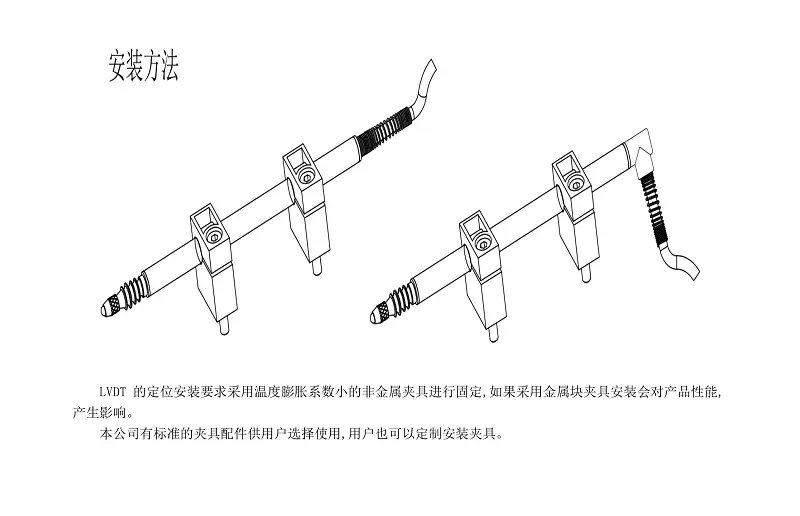

七、LVDT8分体式差动变压位移传感器安装方法：
八、LVDT8分体式差动变压位移传感器应用领域：
轴径跳动检测，纺织机械检测，阀门位置检测与控制，辊缝间隙测量，车辆制动装置磨损测量，机器人、精密位移测量，汽车零件在线检测，机床及工具定位、液压缸定位，桥面移位检测，地铁地道工程防护。
如需详询及具体价格，请拨打服务热线：18988775301 张工
