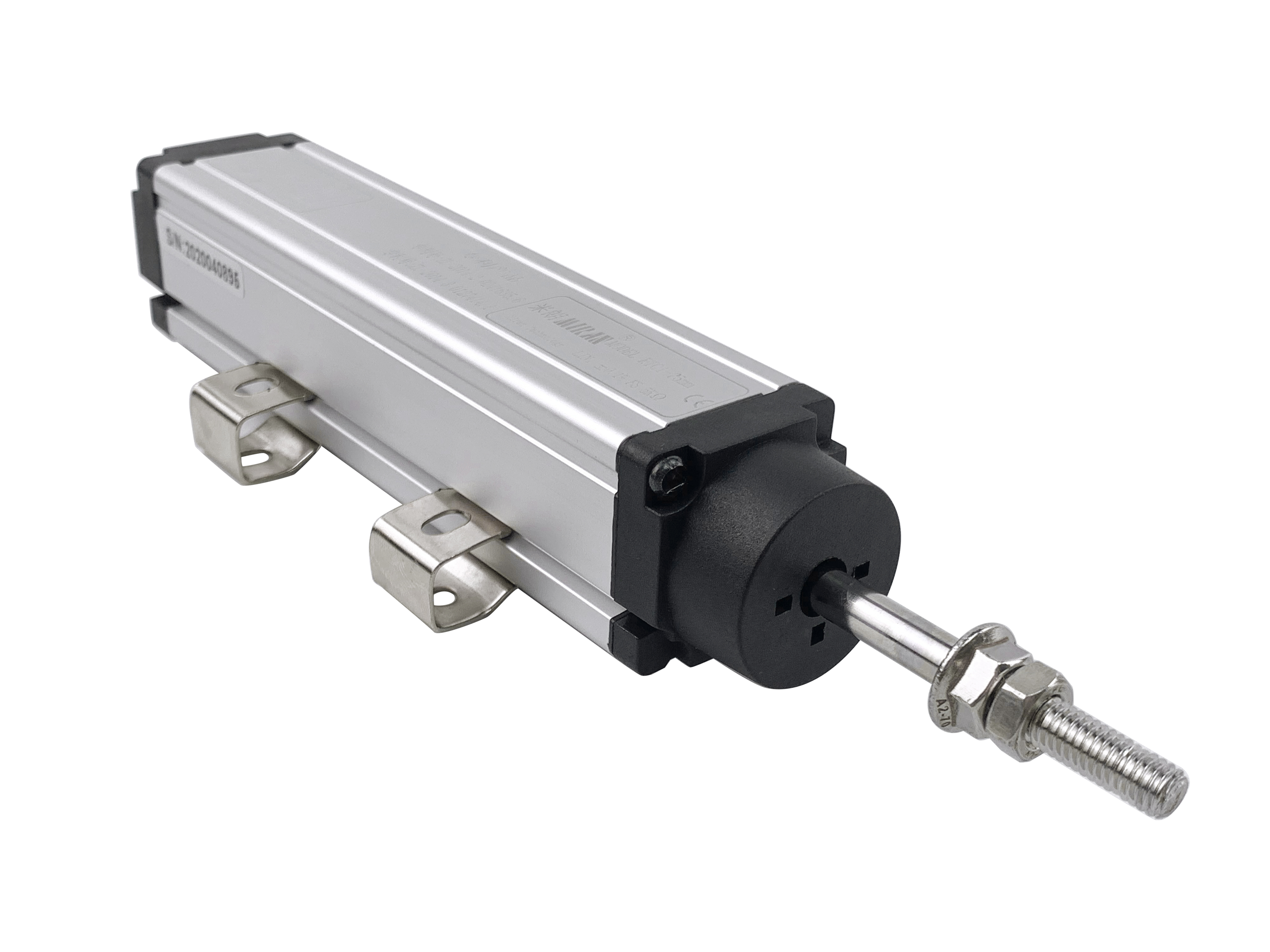

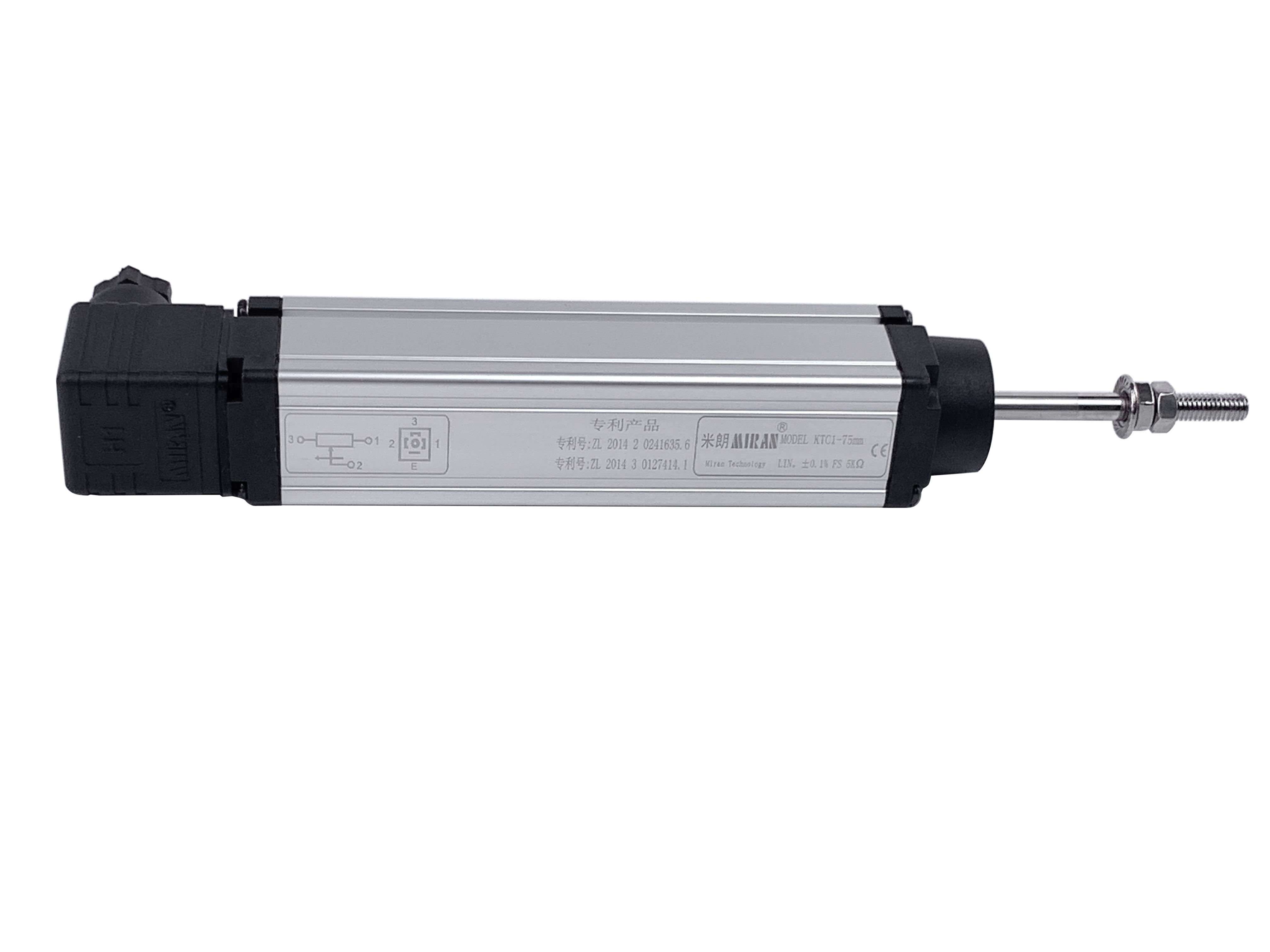

KTC1/LWH通用拉杆式直线位移传感器，工作量程：0-1250mm

一、KTC1/LWH拉杆式直线位移传感器产品简介：

KTC1拉杆式直线位移传感器（别名：电子尺，电阻尺，电位器，位移传感器）原理：电位计原理，所有传感器为位置测量型，用于调节系统（控制系统）和测量系统中，对位移和长度进行直接测量，输出直流电压信号，也可以通过内置或者外置的V/A变送模块讲信号转换成标准的0-5V、0-10V或者4-20mA直流信号，也可以远距离传输控制要求。KTC1拉杆式直线位移传感器（别名：电子尺，电阻尺，电位器，位移传感器）输出位移变化：0-100%给定输入工作电压（随位移变化而变化）。

二、KTC1/LWH拉杆式直线位移传感器性能特点:
1、该系列传感器用于测量和控制系统中，对位移和长度进行直接和绝对测量，工作量程最大达1250mm以及高分辨率(0.01mm) 可提供精确的线性位移测量。传感器的结构设计上考虑方便安装及拆卸。

2、传感器内外结构表面经过特殊处理 ,可在高速低磨损状态下工作 。传感器前端的柔性缓冲轴承 可以克服传动杆的一些微小侧向应力,保证传感器正常工作。

三、KTC1/LWH拉杆式直线位移传感器的输出类型：
电阻输出型（电位器）：5kΩ，10KΩ，
电压输出型（外置/内置模块）：0-5V，0-10V，
电流输出型（外置/内置模块）：4-20MA (二线制，三线制），

数字信号（外置/内置模块）：RS485，

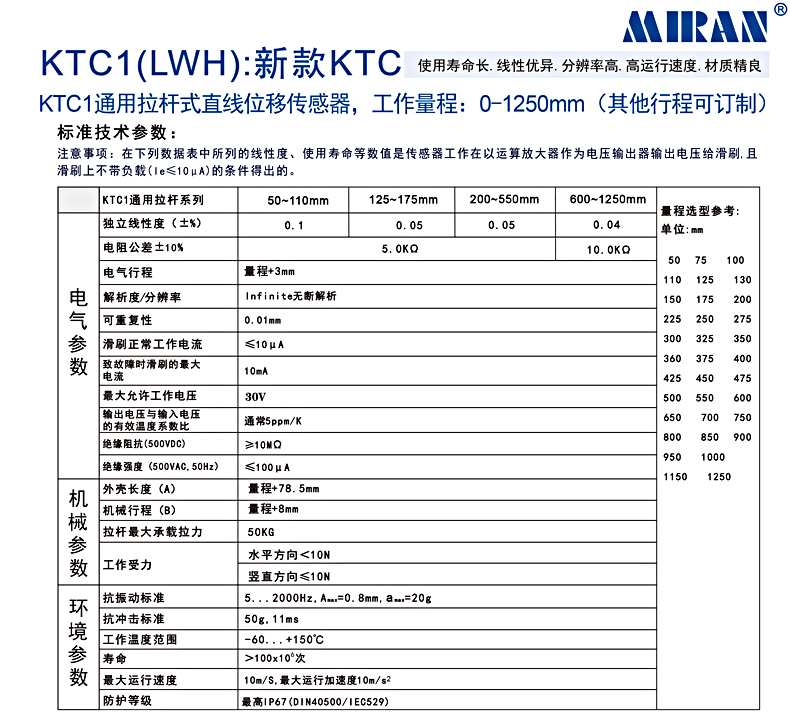

四、KTC1/LWH拉杆式直线位移传感器技术参数：




标准技术参数：
注意事项：在下列数据表中所列的线性度、使用寿命等数值是传感器工作在以运算放大器作为电压输出器输出电压给滑刷,且滑刷上不带负载( l e≤1 0μA)的条件得出的。


五、KTC1/LWH拉杆式直线位移传感器安装尺寸图：

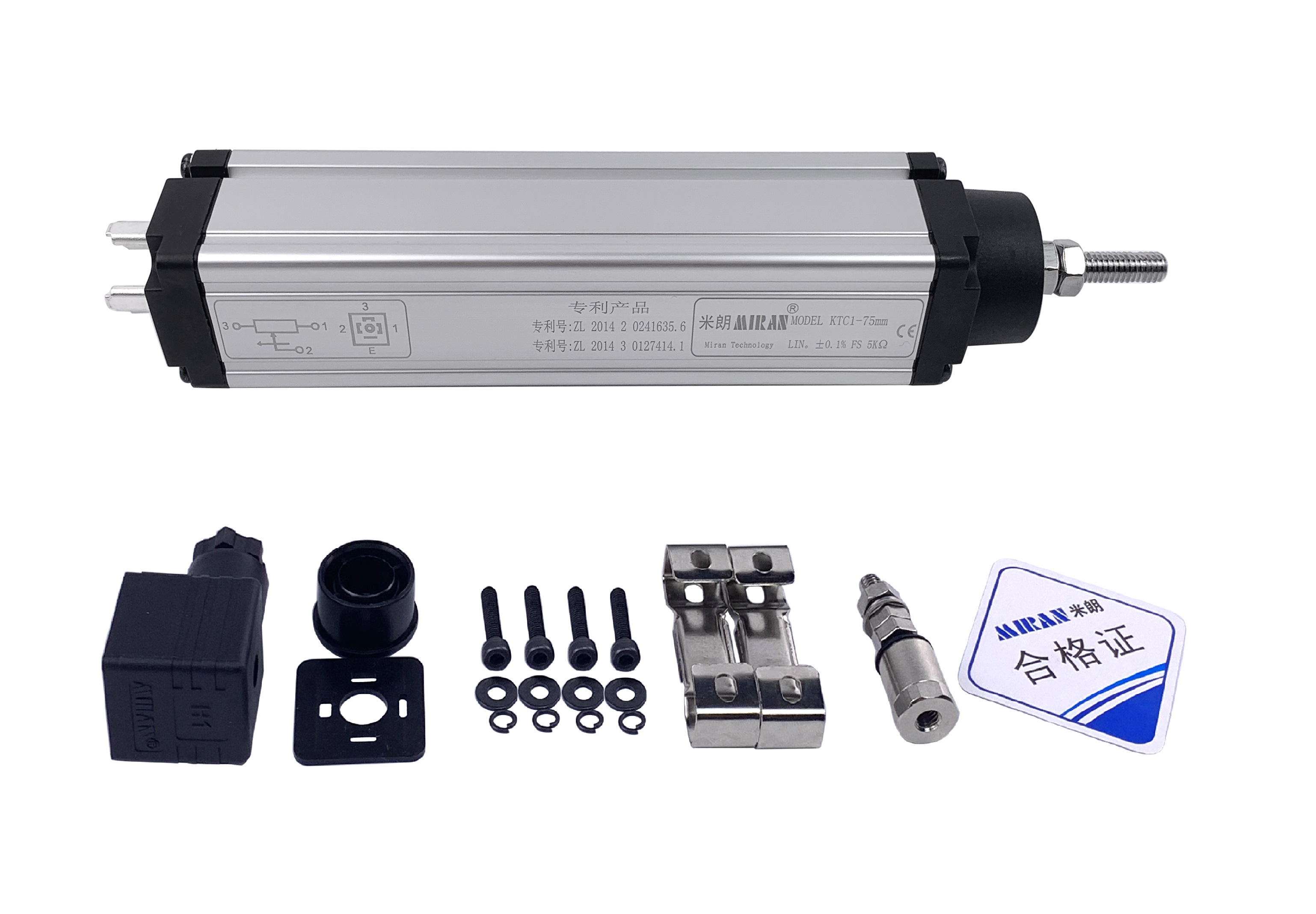

KTC1(LWH)系列安装说明及示意图：
·定位传感器时要保证在水平状态下再进行锁固；

·牵引支架螺丝孔与传感器拉杆必须保持同心；

应用范围：KTC1/LWH是一般通用型，适合各类型设备的位置检测，如：注塑机、压铸机、橡胶机、鞋机、EVA注塑机、中空吹瓶机、木工机械、液压机等。

如需详询及具体价格，请拨打服务热线：18988775301 张工
