自带导轨滑块式磁栅尺Product introduction 您现在的位置:首 页 > 产品展示 > 产品详情
自带导轨滑块式磁栅尺
  • 产品详情
  • Product introduction
  • 米朗MIRAN滑块式磁栅尺测量系统

    一、
     米朗MSK自带导轨滑块式磁栅尺简单介绍:
        米朗自带导轨滑块式磁栅尺,解决了客户安装对中不良导致的信号不准的问题。安装更方便,信号更稳定。MIRAN磁栅尺适合超长行程的精密测量,0-100米或者更长可以定制。本产品是磁栅测量系统,读磁头、磁尺根据磁感应的原理进行工作。可以配套显示仪表显示控制。本产品主要用于各种加工装备、机械运行的精密测量。

     米朗MSK自带导轨滑块式磁栅尺性能特点:
    1.非接触、高速测量。
    2.高分辨率。
    3.极强的抗污和抗油能力。
    4.简易的安装方式。
    5.极好的经济性。

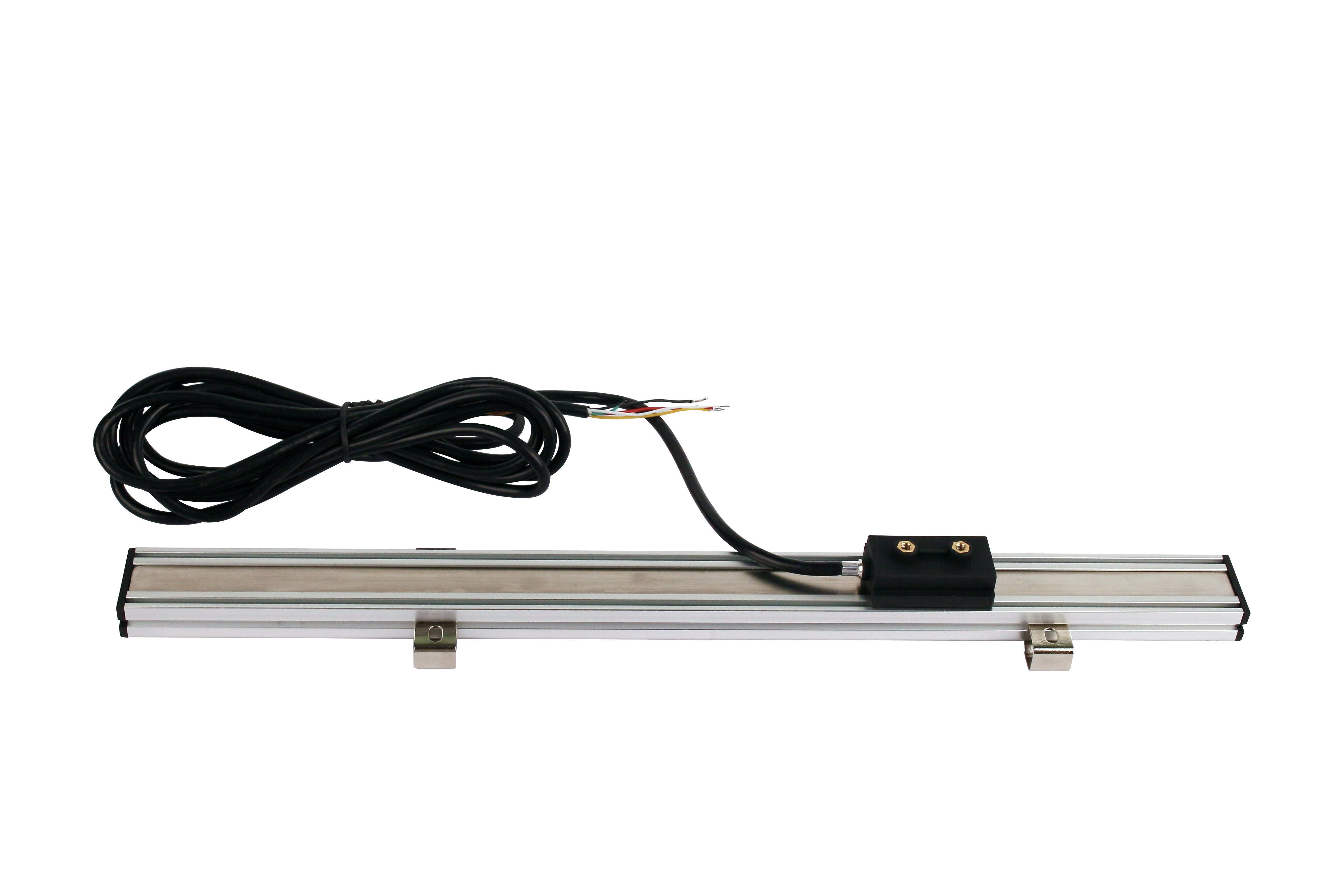

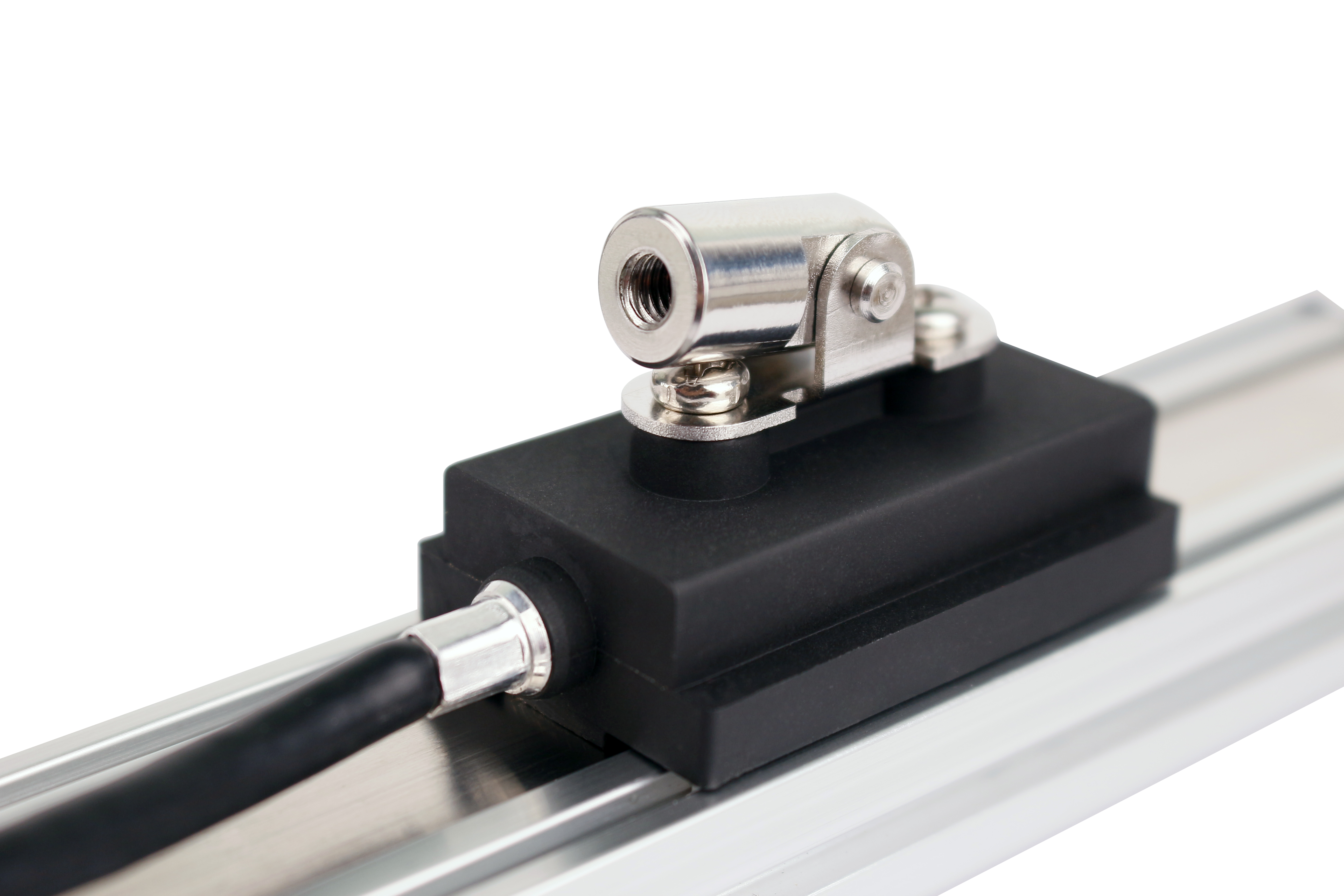

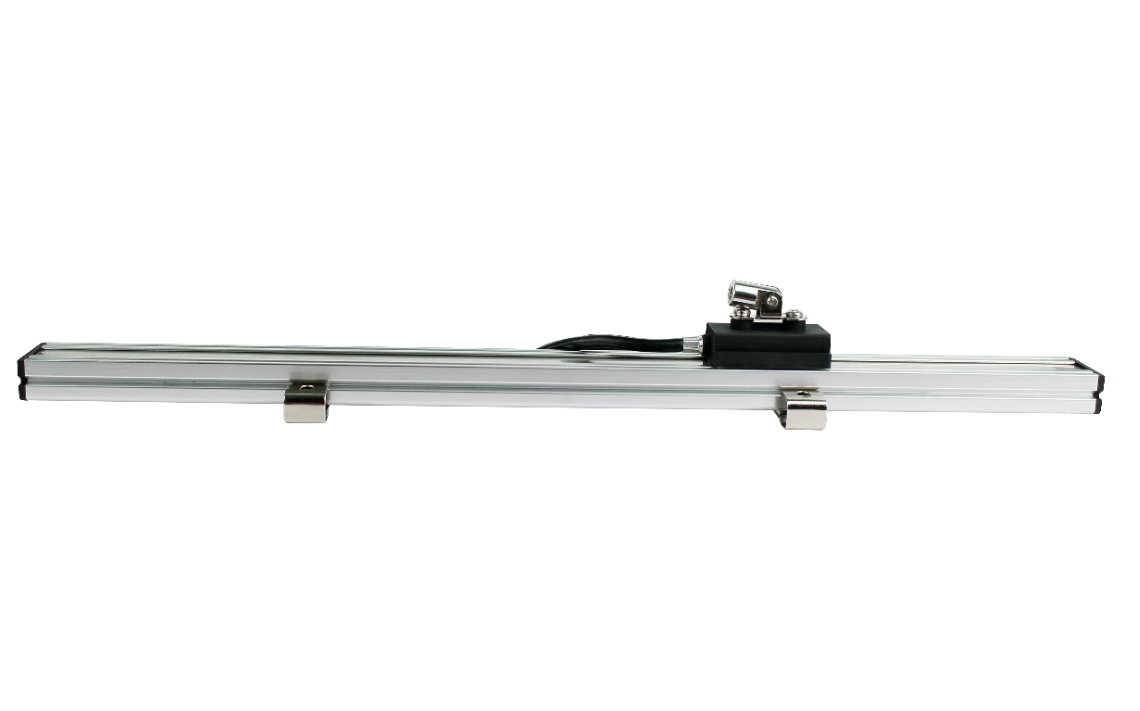

     米朗MSK自带导轨滑块式磁栅尺实拍图:

    自带导轨滑块式磁栅尺
    自带导轨滑块式磁栅尺

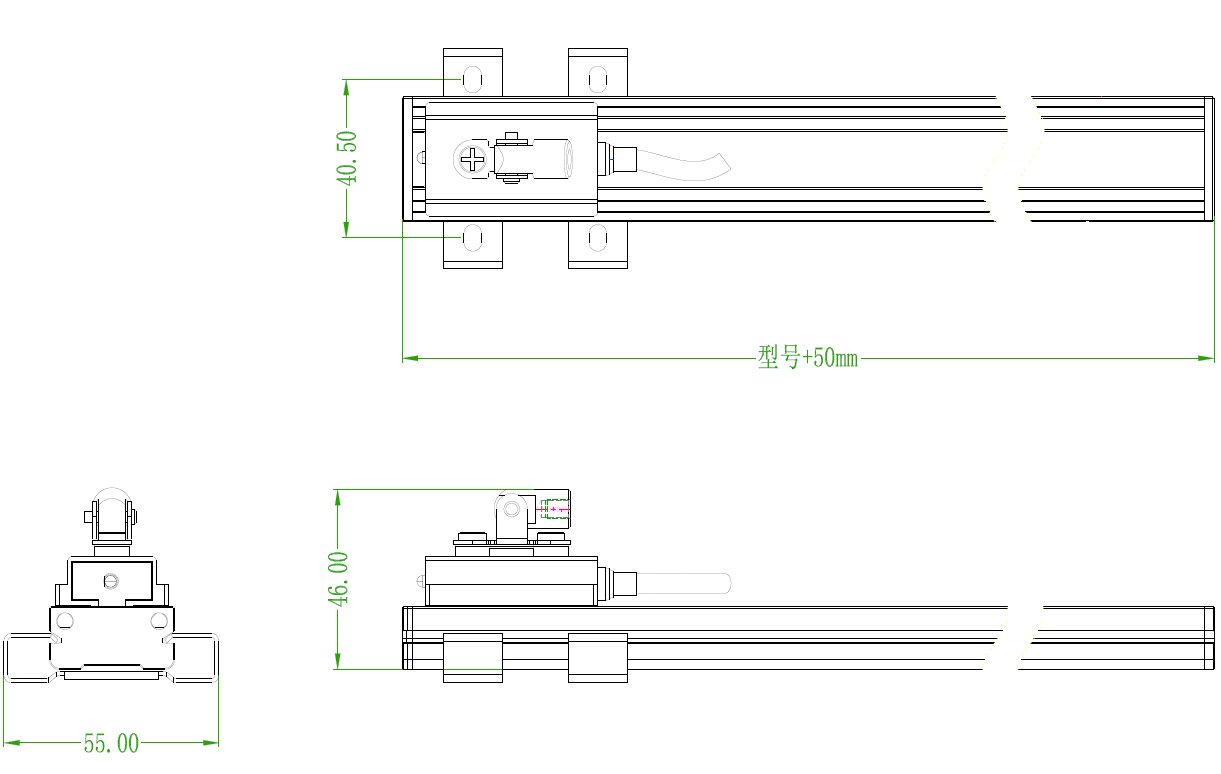

     米朗MSK自带导轨滑块式磁栅尺安装尺寸图:

    MIRAN米朗磁栅尺安装尺寸图

     米朗MSK自带导轨滑块式磁栅尺技术参数:

    分辨率

    5μm

    工作电压

    5 ~ 30V DC

    输出信号

    A / B / Z

    精度指标(20℃)

    ±50μm/m

    重复精度

    Max. ±1个单位分辨率(单方向)

    测量长度

    用户指定(无限制)

    安装间隙

    Max. 2.5mm

    移动速度

    Max. 25m/s

    空载电流

    Max. 30mA

    输出电流

    Max. 50mA(每路信号)

    工作温度

    -20℃ ~ +85℃

    保护等级

    IP68(IEC60529:2001)

    线胀系数

    ~ 17 × 10-6/K

    抗干扰(EMC)

    Electrostatic discharge(ESD: EN61000-4-2);Radio-frequency(EN61000-4-3, EN61000-4-6);

    Electrical fast transient(EFT: EN61000-4-4)

    Surge(EN61000-4-5)

    Power frequency magnetic field(EN61000-4-8);

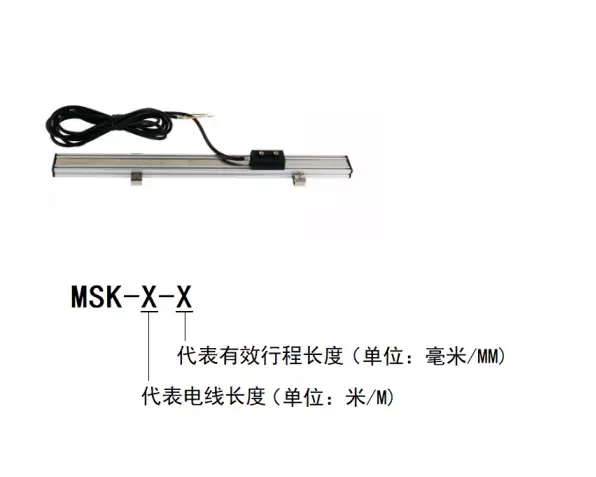

     米朗MSK自带导轨滑块式磁栅尺选型指引:

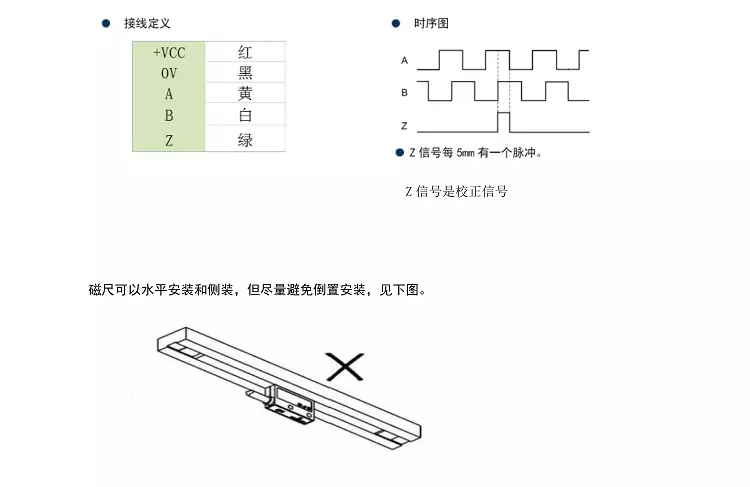

     米朗MSK自带导轨滑块式磁栅尺接线定义:
