LVDTC分体式差动变压位移传感器Product introduction 您现在的位置:首 页 > 产品展示 > 产品详情
LVDTC分体式差动变压位移传感器
  • 产品详情
  • Product introduction
  • LVDT差动变压分体式位移传感器

    直流分体式LVDT位移传感器

    概述:

       差动变压器式位移传感器(LVDT)可广泛应用于航天航空,机械, 建筑,纺织,铁路,煤炭,冶金,塑料,化工以及科研院校等国民经济 各行各业,用来测量伸长,振动,物体厚度,膨胀等的高技术产品。
       直流LVDT具有优良的性能,采用方便的单电源12--24V DC供电, 电子电路密封在304不锈钢金属管内,可以在潮湿和灰尘等恶劣环境中工 ,输出信号为标准的可被计算机或PLC使用的0-10V或4-20mA输出。

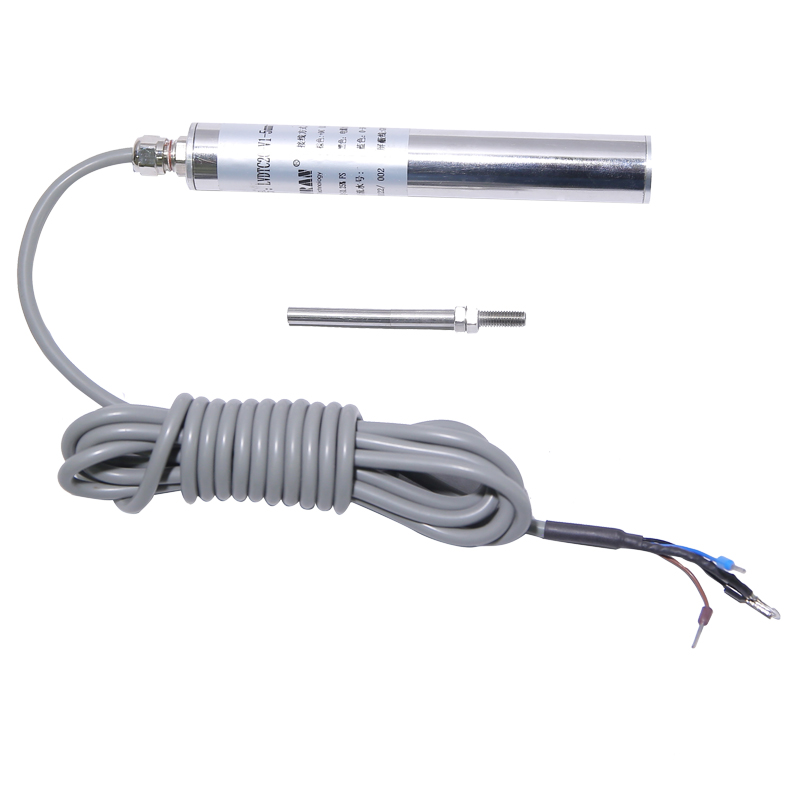

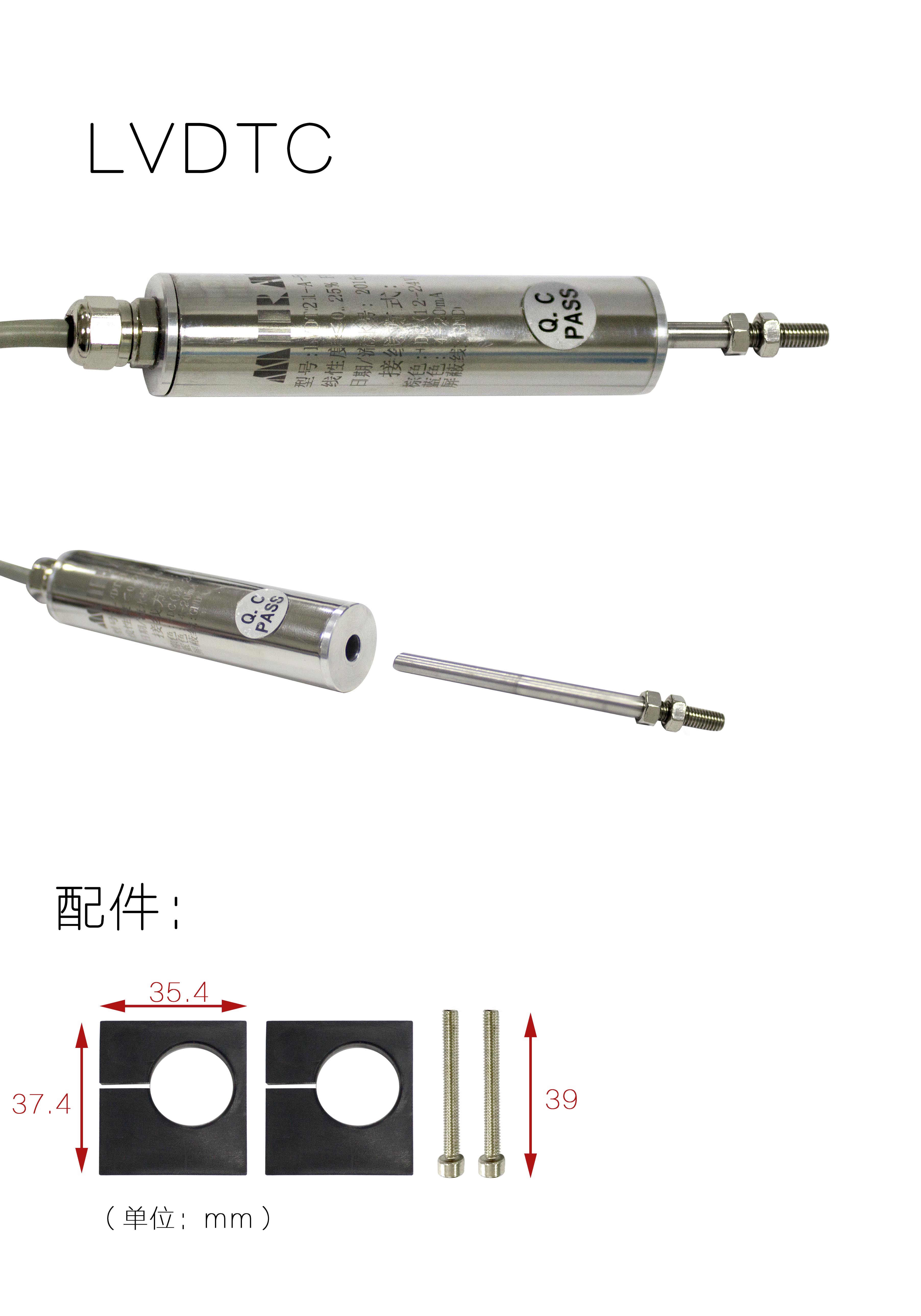

    实物:


    特点:

         外径Φ20mm,不锈钢304外壳,分体式
        无滑动触点,使用寿命长

         直流单电源供电,内置高性能信号解调器
        二线4-20mA电流输出,三线制电压输出0-10V

    应用领域:

            轴径跳动检测

            纺织机械检测

            阀门位置检测与控制
           辊缝间隙测量

    车辆制动装置磨损测量

    性能参数:

    供电电源      12 ~24V DC

    工作电流      电压输出型供电电流 ≤12mA;

    二线4~20mA电流输出型LVDT,供电电流4~20mA

      位移量程      0-5mm通用

      输出信号     0 ~10V, 4 ~20mA

      线性误差      ≤0.25%

      重复误差      ≤1um

      分辨率        ≤0.2um

      动态特性      3HZ

      工作温度      -25℃----+85℃

      耐受冲击      250g/11毫秒

      振动允限      10g/2KHZ

      温度系数       零点  ≤0.01%/℃

      灵敏度  ≤0.025%/℃

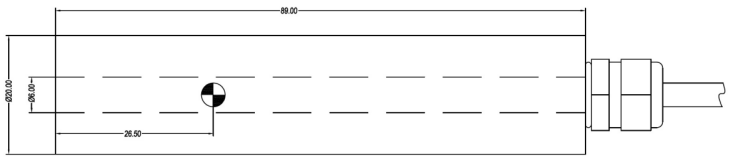

    机械尺寸:

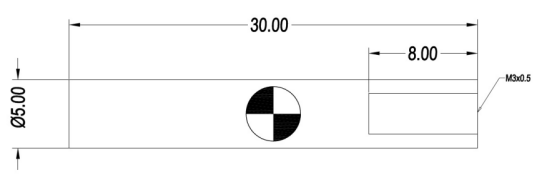

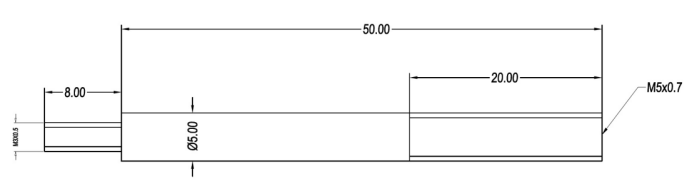

    铁芯连接杆尺寸图:

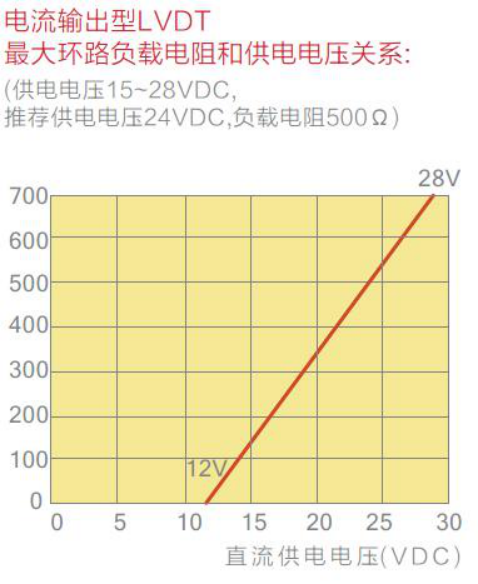

    输出特性:

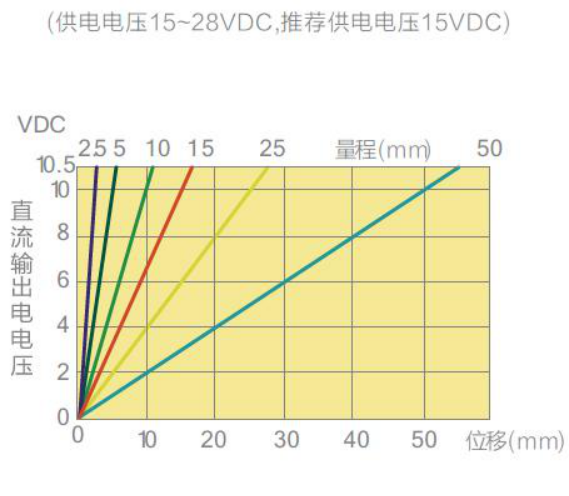

     不同量程0--10V输出电压和位移关系



    接线方法:

            直流稳压电源输出电压值必须在规定的使用范围内

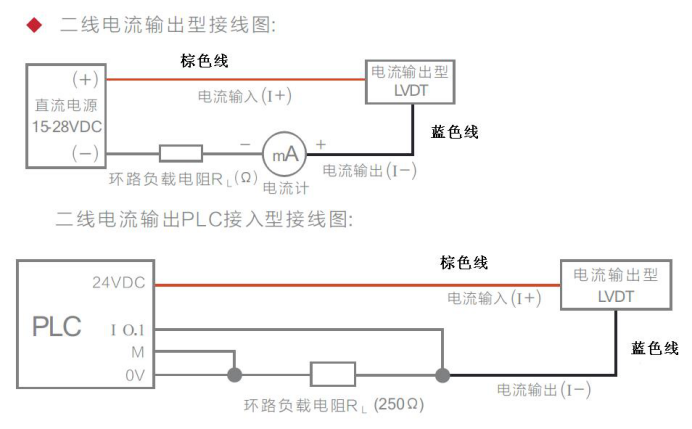

             1.电流信号输出

            电缆线颜色定义:

              棕色----供电电源(+) 电流输入(+)

              蓝色----供电电源(-) 电流输出(-)

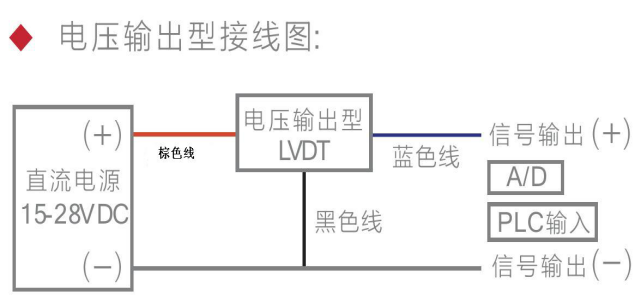

             2. 电压信号输出

              电缆线颜色定义:

              棕色---- 供电电源(+)

              蓝色---- 电流输出(+)

              黑色---- 供电电源(-)信号输出(-)

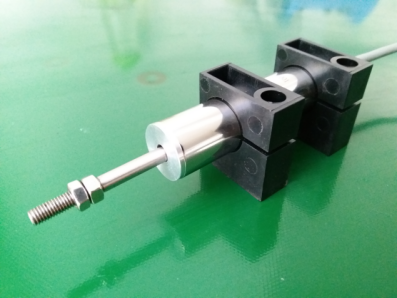

    安装方法:





    LVDT 的定位安装要求采用温度膨胀系数小的非金属夹具进行固定,如果采用金属块夹具安装会对产品性能,产生影响。

    本公司有标准的夹具配件供用户选择使用,用户也可以 定制安装夹具。

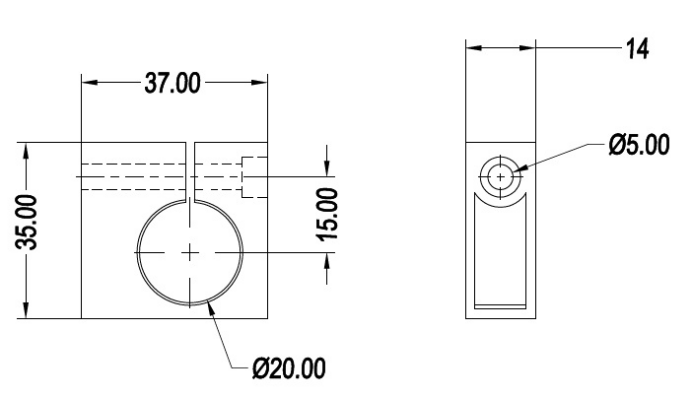

    安装夹具尺寸:
