MTL4磁致伸缩液位计本安/隔爆型Product introduction 您现在的位置:首 页 > 产品展示 > 产品详情

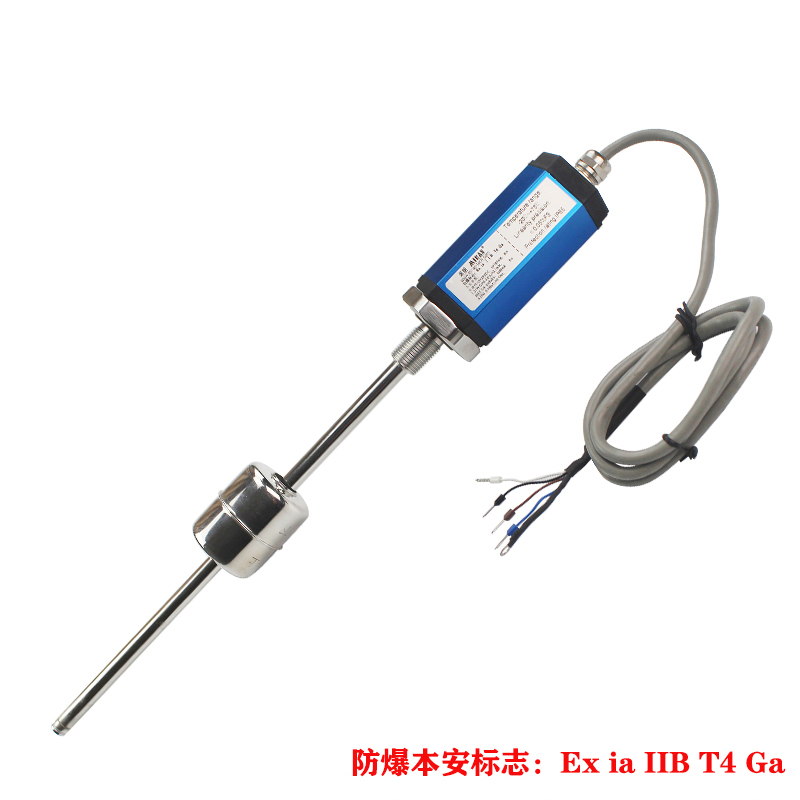

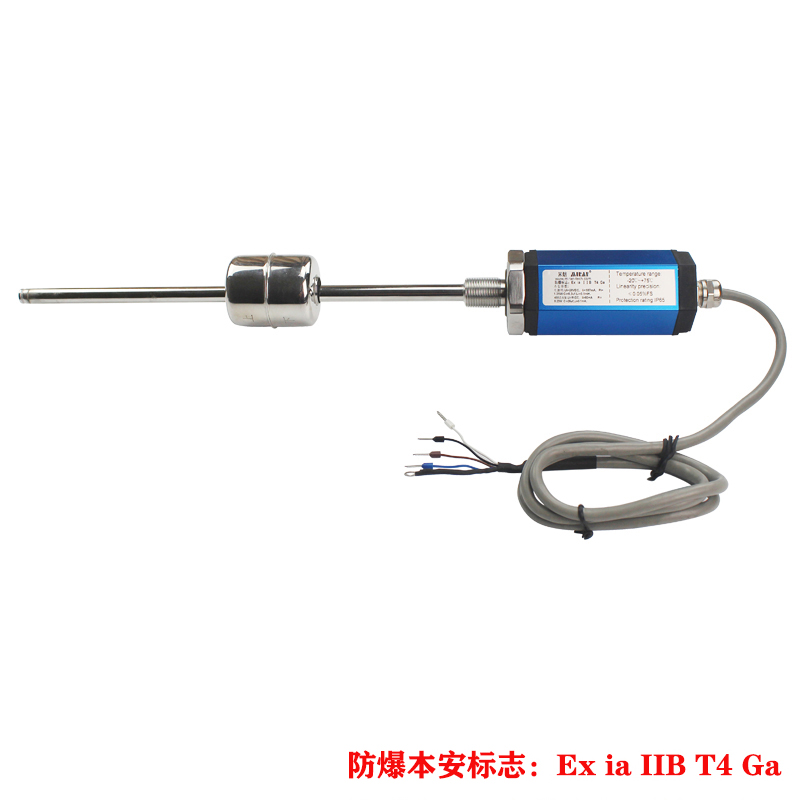

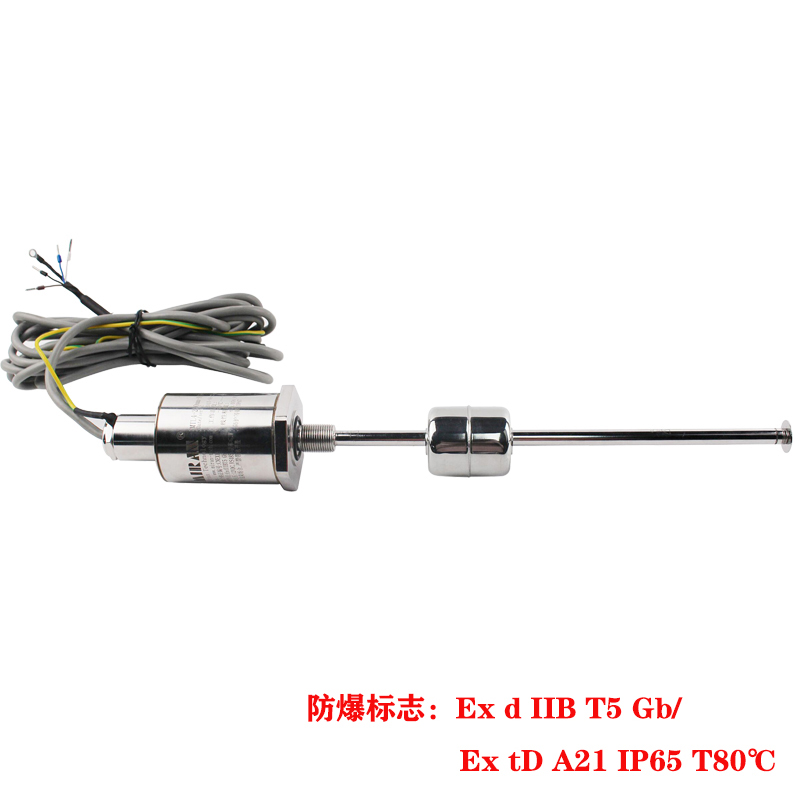

MTL4磁致伸缩液位计本安/隔爆型
  • 产品详情
  • Product introduction


  •                             磁致伸缩产品工作原理示意图

    一、MTL4防爆式
    磁致伸缩液位传感器产品简介:
    MTL4隔爆型/本安型磁致伸缩液位传感器的原理是利用两个不同磁场相交时产生一个应变脉冲信号,然后计算这个信号被探测所需的时间周期,从而换算出准确的位置。这两个磁场一个来自磁环中的永磁铁,另一个来自传感器电子仓中的电子部件产生的激励脉冲。激励脉冲沿传感器内用磁致伸缩材料制造的波导丝以声速运行。当与磁环中的永磁场相交时,由于磁致伸缩现象,波导丝产生的机械振动形成一个应变脉冲。应变脉冲很快便被电子仓中的感测电路探测到。从产生激励脉冲的一刻到应变脉冲被探测到总的时间乘以固定的声速,我们便能准确的计算出磁铁的位置变化。这个过程是连续不断的,所以每当浮球位置改变时,新的位置会被迅速测量出来。由于输出信号是真正的优良值,而不是比例的或需要再放大处理的信号,所以不存在信号漂移或变值的情况,更不必像其他传感器那样需要定期重标。

    二、MTL4防爆式磁致伸缩液位传感器性能特点:
    MTL4防爆型分为隔爆型和本安型,属于磁致伸缩液位传感器,此款有效测量行程30-5000mm,上下缓冲可以根据客户需要定制。输出信号多样。内置进口波导丝作为测量单元,经DSP数字信号处理,精度高,无温漂,无接触,寿命长达二十年;测杆耐高温300C°,耐压耐腐蚀,浮球耐压1.5MPa,可以适用在大多数液位测量应用场合

    三、MTL4防爆式磁致伸缩液位传感器技术参数:

    1.供电电压: +15VDC〜+24VDC
    2.输出形式/工作电压模拟信号:4〜20mADC、0〜5VDC、1〜5VDC、0〜10VDC(+15VDC〜+36VDC)数字信号:RS485
    3. 负载能力: 电压信号输出负载≥1KΩ 电流信号输出负载≤KΩ
    4. 非线性误差:±0.05%FS;200mm以下最大误差100μm
    5.重复性误差: 优于0.005%FS
    6.分辨率:优于0.005%FS
    7. 迟滞 :优于0.002%FS
    8.工作温度:0〜+70℃   -15〜+60℃   -25〜+70℃   -40〜+85℃
    9. 测杆材料:0Cr18Ni9(304)316不锈钢(特殊定制)
    10.电子仓外壳材料:0Cr18Ni9(304)316不锈钢(特殊定制)
    11.引线方式:PVC屏蔽电缆线(默认长度:1m,也可根据用户要求提供) 防爆接头(适用于防爆产品)接线端子
    12.外壳防护等级:IP68

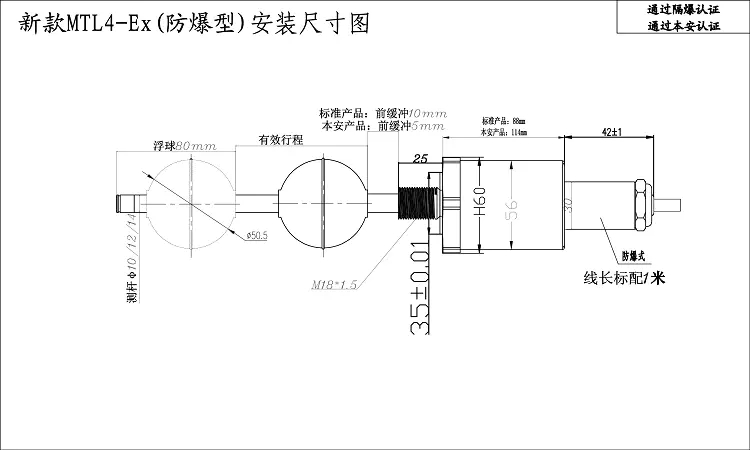

    四、MTL4防爆式磁致伸缩液位传感器安装尺寸图:



    五、MTL4防爆式磁致伸缩液位传感器接线方式:

    MTL4防爆式式磁致伸缩液位传感器的
    模拟信号输出接线方式:

    1.防水接头直出线接线方式:

    传感器共有五个接点:电源正(棕)、电源负(黑)、信号输出正(蓝)、信号输出负(白)、壳体地(屏蔽线)

    2.航空插头接线方式:

    传感器共有五个接点:①电源正(棕)、②电源负(黑)、③信号输出正(蓝)、④信号输出负(白)、⑤壳体地(屏蔽线)

    3.赫斯曼插头接线方式:

    传感器共有四个接点:①正电源(棕)、②信号输出正(蓝)、③电源负(黑、白) E、壳体地(屏蔽线))


    MTL4防爆式磁致伸缩液位传感器数字信号输出接线方式:

    1.防水接头直出线接线方式:

    传感器共有五个接点:正电源(棕)、电源地(黑)、RS485A(蓝)、RS485B (白)、壳体地(屏蔽线)

    2.航空插头接线方式:

    传感器共有五个接点:①正电源(棕)、②电源地(黑)、③RS485A(蓝)、④RS485B (白)、⑤壳体地(屏蔽线)

    注:传感器接线前注意事项:
    1.传感器的屏蔽电缆线必须避开大功率电源,射频信号源和其它有噪声的传输线等。
    2.用户在接线前,请检查供电电源是否满足:+15VDC~+24VDC的要求,并且电源输出功率必须大于产品总功耗,按每支传感器40mA计算。如果电源不能满足要求,请更换供电电源以保证传感器能够正常工作。

    六、调校
    该传感器在出厂时已经按照满量程将零点和满度调校好。由于传感器的长期稳定性很好,整个使用周期内不需要调整。由此,为了提高可靠性,传感器没留有供调校用的端口。请选用参数校准的二次仪表进行测量。如用户需要重新设定零点和满度,请与我公司联系


    七、MTL4防爆式磁致伸缩位移传感器应用领域:
    伺服液压油缸活塞位置预置和反馈,伺服气缸活塞位置预置和反馈,研磨机械位置预置和反馈,铸造锻压机床位置预置和反馈,其他机械如龙门机床位置预置和反馈,掘进机、盾构机、煤矿机械油缸位置预置和反馈,工程提升机械油缸位置预置和反馈,轧钢机等钢厂机械油缸位置预置和反馈,吹瓶机油缸位置预置和反馈,注塑机械油缸位置预置和反馈,铁路、桥梁的调节,水位的检测、水闸的控制,木材机械位置预置和反馈,油缸液位的位置预置和反馈,化工容器液位的位置预置和反馈,饮用水和污水处理系统,大地测量系统,闸门开度的位置预置和反馈,油缸液位的测量。

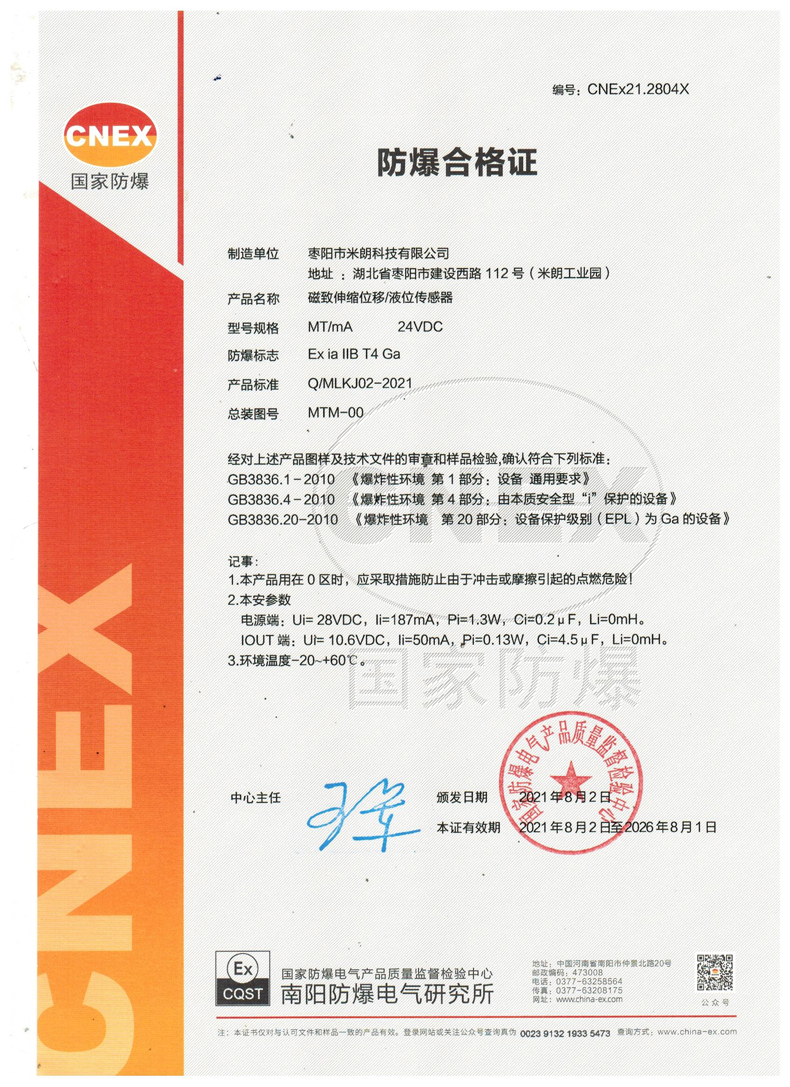

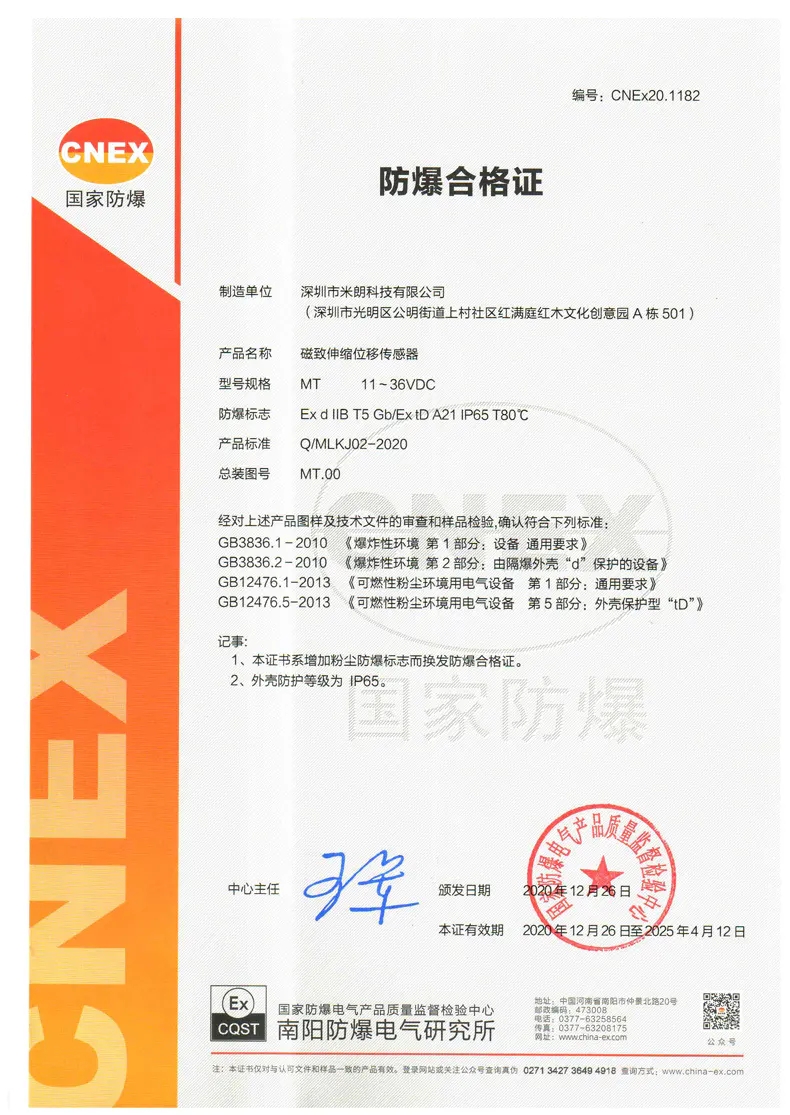

    附1:防爆证书:

    MTL4磁致伸缩位移传感本安防爆证书MTL4磁致伸缩位移传感本安防爆证书

    附2:米朗科技

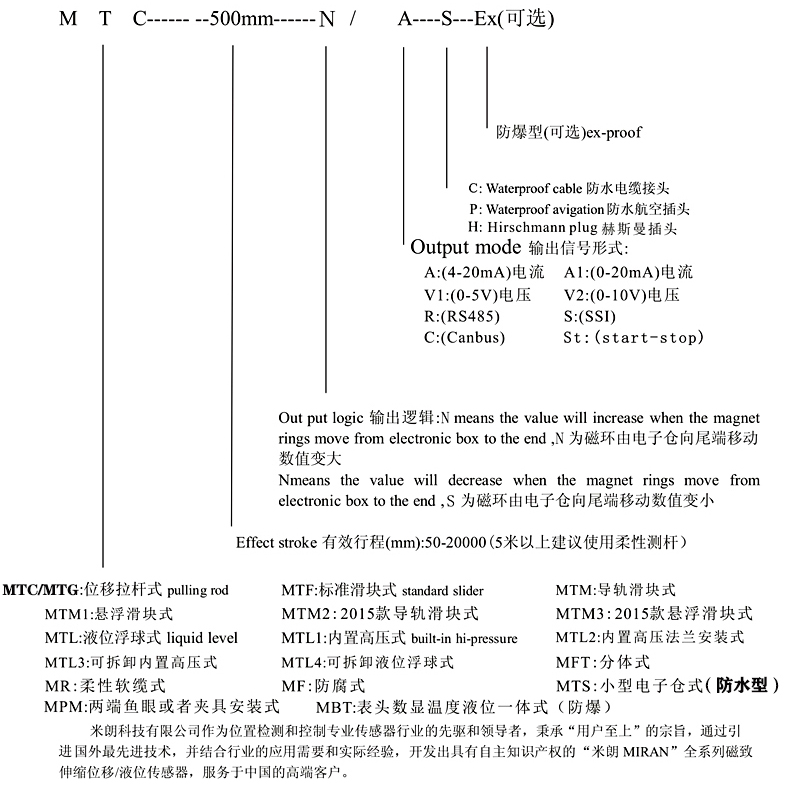

    磁致伸缩位移传感器选型指引:
    MTL4磁致伸缩位移传感本安防爆选型指引


        米朗科技有限公司作为位置检测和控制专业传感器行业的先驱和领导者,秉承“用户至上”的宗旨,通过引进国外最先进技术,并结合行业的应用需要和实际经验,开发出具有自主知识产权的“米朗MIRAN"全系列磁致伸缩位移/液位传感器,服务于中国的高端客户。公司日前开发、推出的产品系列有: MTC拉杆式、MTF标准滑块式、MTM微型滑块式、MTL液位浮球式、MTL1内置高压式、MTL2内置高压法兰安装式、MTL3可拆卸内置高压式、MTL4可拆卸液位浮球式,全系列磁致伸缩位移/液位传感器以及相应的V/A模块和显示控制器,能满足不同行业客户的需要。公司所推出的产品有:电流输出、电压输出、RS485数字输出、SSI格雷码输出、start-stop输出。
        接线方式有:防水防爆电缆接头、航空插座插头(直插和L型插头)连接,以满足不同使用和安装条件。产品型式有:普通型、防爆型、耐腐蚀型和高压型,确保适用于不同的使用环境中
