WDA-D22-B精密导电塑料电位器Product introduction 您现在的位置:首 页 > 产品展示 > 产品详情

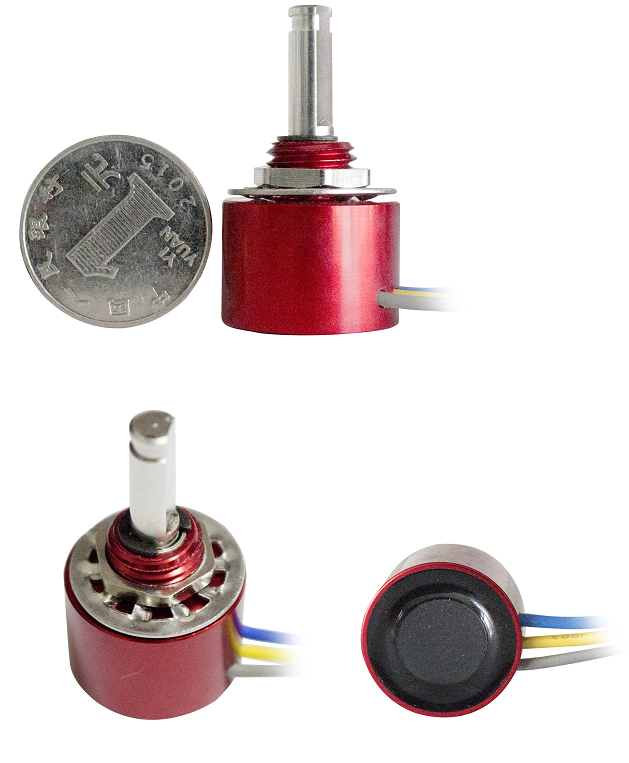

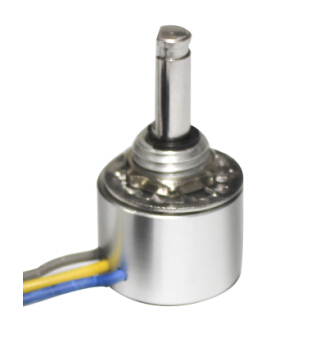

WDA-D22-B精密导电塑料电位器
  • 产品详情
  • Product introduction


  • 一、
    WDA-D22-B角度位移传感器产品简介:
    WDA-D22-B角度位移传感器特点:球形轴承和导电塑料换向自如,作为一种高精密角度位移传感器,WDA-D22-B角度位移传感器即合适各种模拟量输出的应用,又能兼具数字信号输出信号输出应用,比如,如果它同时和A/D变换器配合使用,则构成性价比极高的数字型绝度值编码器,可用于精度确定位/位置检测等。


    二、WDA-D22-B角度位移传感器性能特点:
    工业级 标准体积,性价比高
    ●旋转寿命1000万
    线性优异,土0.03%
    ●高分辨率,优于0.007°
    ●允许最高转速, 10000转/分钟
    ●无限制连续旋转
    ●塑料电阻式精密电位计,适合测量、控制和仪器化仪表应用。
    全金属机壳,阳极氧化铝机壳和耐高温塑料封盖,球形不锈钢轴承和导电塑料电阻换向自如。
    ●滑刷组件为贵金属多触点滑刷,电器连接为镀金黄铜端子。
    作为一种高精密角度位移传感器,它既合适各种模拟量输出的应用,又能兼具数字信号输出应用,比如,如果它同时和A/D变换器配合使用,则构成性价比极高的数字型绝对值编码器,可用于精确定位/塑料电阻式精密电位计。位置检测等。
    适合测量、控制和仪器化仪表应厂家可提供特殊行程和转轴尺寸等特殊规格的定制。

    三、WDA-D22-B角度位移传感器性能参数:

    产品名称
    NAME

    WDA-D22-B精密导电塑料电位器
    22mm Precision conductive plastic potentiometer

    电气参数 Electrical

    有效量程Effective stroke

    0-300°

    阻值范围Resistance Range

    0KΩ-3

    阻值变化规律Resistance Taper

    B(JIS直线 JIS LINEAR)

    线性精度Independent Linearity

    ±0.3%

    输出信号Ooutput signal

    分压器Voltage divider

    重复性精度 Repeatability

    0.007°

    最大工作电压Dielectric Strength

    20V

    绝缘电阻Insulation Resistance

    10M

    分辨率Resolution

    无限大Essentially infinite

    最大工作电压Maximum Input Voltage

    20VDC

    环境参数 Environmental

    存储温度 Storage Temperature Range

    -60℃~+125℃

    工作温度 Operating Temperature Range

    -60℃~+125℃

    温度漂移Temperature coefficien

    9ppm/℃

    旋转寿命Rotational Life

    100*106

    IP防护等级 IP Range

    IP65

    工作速度Operating speed

    10000rpm

    机械参数 Mechanical

    尺寸SIZE

    见附图SEE DRAWING

    机械行程Mechanical Travel

    连续旋转

    外形尺寸Housing size

    φ23mm

    输出轴Output shaft

    φ6mm

    锁紧力矩Mounting Nut Torque

    15Kgf·cm

    轴跳动Shaft Runout

    0.15mm

    轴端间隙 Shaft End Play

    (出轴长度shaft length 30 mm)0.15mm

    径向间隙Shaft Radial Play

    0.15mm

    轴的推力Shaft Strength (push)

    125 N (12.75 kgf ) min.

    轴的拉力Shaft Strength (tensile)

    125 N (12.75 kgf ) min.

    配件 Hardware.

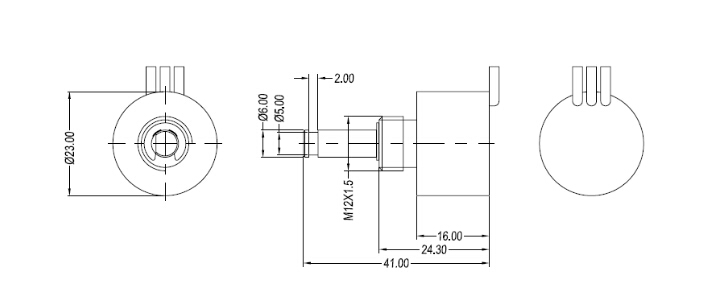

    四、WDA-D22-B角度位移传感器安装尺寸图:
