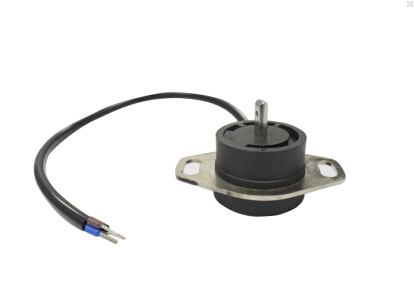

一、WDA-D40-P角度位移传感器产品简介：
WDA-D40-P角度位移传感器特点：球形轴承和导电塑料换向自如，作为一种高精密角度位移传感器，WDA-D40-P角度位移传感器即合适各种模拟量输出的应用，又能兼具数字信号输出信号输出应用，比如，如果它同时和A/D变换器配合使用，则构成性价比极高的数字型绝度值编码器，可用于精度确定位/位置检测等。
二、WDA-D40-P角度位移传感器性能特点：
●工业级 标准体积，性价比高
●旋转寿命1000万
●线性优异，土0.03%
●高分辨率，优于0.007°
●允许最高转速, 10000转/分钟
●无限制连续旋转
●塑料电阻式精密电位计，适合测量、控制和仪器化仪表应用。
●全金属机壳，阳极氧化铝机壳和耐高温塑料封盖，球形不锈钢轴承和导电塑料电阻换向自如。
●滑刷组件为贵金属多触点滑刷，电器连接为镀金黄铜端子。
●作为一种高精密角度位移传感器，它既合适各种模拟量输出的应用，又能兼具数字信号输出应用，比如，如果它同时和A/D变换器配合使用，则构成性价比极高的数字型绝对值编码器，可用于精确定位/塑料电阻式精密电位计。位置检测等。
●适合测量、控制和仪器化仪表应厂家可提供特殊行程和转轴尺寸等特殊规格的定制。
三、WDA-D40-P角度位移传感器技术参数：
|
产品名称 |
WDA-D40-P精密导电塑料电位器 |
|
|
电气参数 Electrical |
||
|
有效量程Effective stroke |
0-200° |
|
|
阻值范围Resistance Range |
0KΩ-5kΩ |
|
|
阻值变化规律Resistance Taper |
B(JIS直线 JIS LINEAR) |
|
|
线性精度Independent Linearity |
±0.3% |
|
|
输出信号Ooutput signal |
分压器Voltage divider |
|
|
重复性精度 Repeatability |
0.007° |
|
|
最大工作电压Dielectric Strength |
20V |
|
|
绝缘电阻Insulation Resistance |
10M |
|
|
分辨率Resolution |
无限大Essentially infinite |
|
|
最大工作电压Maximum Input Voltage |
20VDC |
|
|
环境参数 Environmental |
||
|
存储温度 Storage Temperature Range |
-60℃～+125℃ |
|
|
工作温度 Operating Temperature Range |
-60℃～+125℃ |
|
|
温度漂移Temperature coefficien |
9ppm/℃ |
|
|
旋转寿命Rotational Life |
100*106 |
|
|
IP防护等级 IP Range |
IP65 |
|
|
工作速度Operating speed |
10000rpm |
|
|
机械参数 Mechanical |
||
|

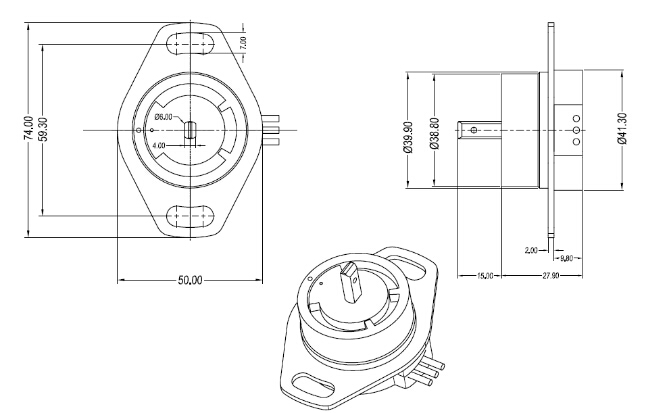

尺寸SIZE |
见附图SEE DRAWING |
|
|
机械行程Mechanical Travel |
连续旋转 |
|
|
外形尺寸Housing size |
φ41mm |
|
|
输出轴Output shaft |
φ6mm |
|
|
锁紧力矩Mounting Nut Torque |
15Kgf·cm |
|
|
轴跳动Shaft Runout |
0.15mm |
|
|
轴端间隙 Shaft End Play |
(出轴长度shaft length 30 mm)0.15mm |
|
|
径向间隙Shaft Radial Play |
0.15mm |
|
|
轴的推力Shaft Strength (push) |
125 N (12.75 kgf ) min. |
|
|
轴的拉力Shaft Strength (tensile) |
125 N (12.75 kgf ) min. |
|
