磁致伸缩位移传感器

        在铁磁质中磁化⽅向的改变会引起介质晶格间距的改变，从⽽使得铁磁质的⻓度和体积发⽣改变，即：磁致伸缩现象，也称为威德曼效应，其逆效应称为维拉⾥效应。
  磁致伸缩传感器的原理是利⽤两个不同磁场相交时产⽣⼀个应变脉冲信号，然后计算这个信号被探测所需的时间周期，从⽽换算出准确的位置。这两个磁场⼀个来⾃磁环中的永磁铁，另⼀个来⾃传感器电⼦仓中的电⼦部件产⽣的激励脉冲。激励脉冲沿传感器内⽤磁致伸缩材料制造的波导丝以声速运⾏。当与磁环中的永磁场相交时，由于磁致伸缩现象，波导丝产⽣的机械振动形成⼀个应变脉冲。应变脉冲很快便被电⼦仓中的感测电路探测到。从产⽣激励脉冲的⼀刻到应变脉冲被探测到总的时间乘以固定的声速，我们便能准确的计算出磁铁的位置变化。这个过程是连续不断的，所以每当磁环位置改变时，新的位置会被迅速测量出来。由于输出信号是真正的绝对值，⽽不是⽐例的或需要再放⼤处理的信号，所以不存在信号漂移或变值的情况，更不必像其他传感器那样需要定期重标。
   磁致伸缩传感器为⾮接触式，永不磨损。具有⾼分辨率、⾼精度、⾼稳定性、⾼可靠性、响应时间快、⼯作寿命⻓等优点。传感器不⽤重新标定，也不⽤定期维护。

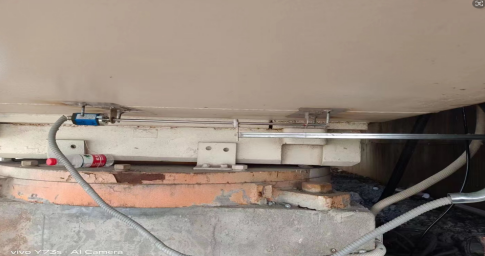

磁致伸缩位移传感器应用领域广泛，如注塑机、压铸机、橡胶机、鞋机、EVA注塑机、中空吹瓶机、木工机械、液压机、桥梁等。
