笔式位移传感器如何测量位移大小

来源:笔式位移传感器如何测量位移大小   发布于:2022-12-14 10:30:38    浏览:2282

                                             笔式位移传感器如何测量位移大小

米朗科技LVDT笔式位移传感器是一种高精度测量设备,通过监测位移的变化可以实时读取产品位移数值,也可以用于设备内部,监测零部件的运作,保障设备的正常运转,在目前的自动化工业领域应用十分广泛。

笔式位移传感器原理及其特点

米朗科技LVDT位移传感器的工作原理简单地说是铁芯可动变压器,它由一个初级线圈,两个次级线圈,铁芯,线圈骨架,外壳等部件组成。初级线圈、次级线圈分布在线圈骨架上,线圈内部有一个可自由移动的杆状铁芯。当铁芯处于中间位置时,两个次级线圈产生的感应电动势相等,这样输出电压为零;当铁芯在线圈内部移动并偏离中心位置时,两个线圈产生的感应电动势不等,有电压输出,其电压大小取决于位移量的大小。

为了提高传感器的灵敏度,改善传感器的线性度、增大传感器的线性范围,设计时将两个线圈反串相接、两个次级线圈的电压极性相反,LVDT输出的电压是两个次级线圈的电压之差,这个输出的电压值与铁芯的位移量成线性关系。LVDT工作过程中,铁心的运动不能超出线圈的线性范围,否则将产生非线性值,因此所有的LVDT均有一个线性范围。

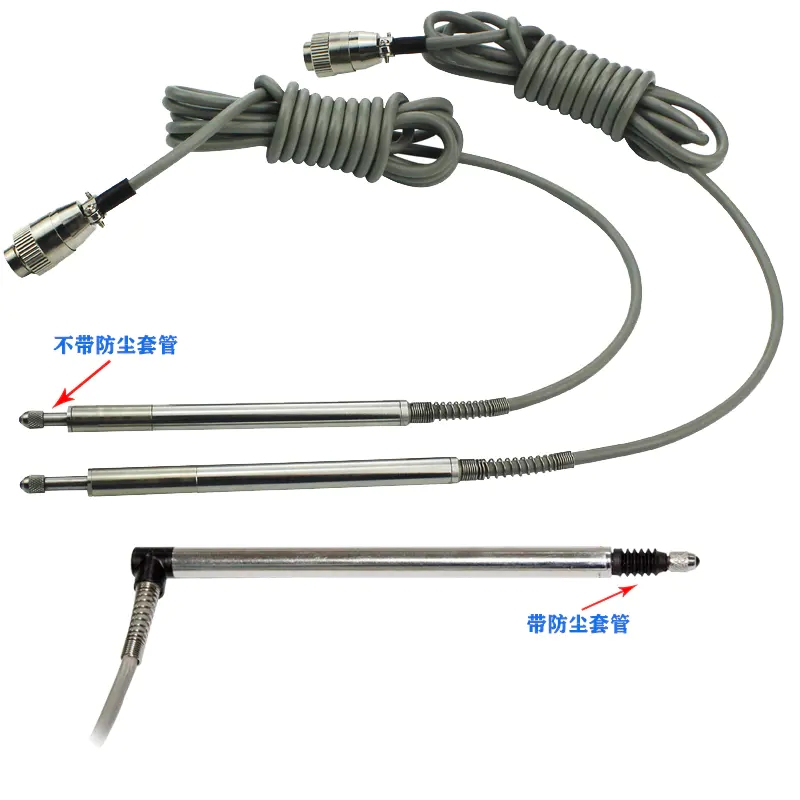

米朗科技LVDT笔式位移传感器具有优良的性能,适用于质量控制和计量应用中的高精度,高重复性的测量。测头采用高硬度的耐磨材料氮化硅陶瓷,测轴移动部分采用精密导轨。外径Φ8mm笔形回弹式位移传感器测量范围由0-10MM 无滑动触点,使用寿命长信号输出类型:电压0-5V/0-10V,电流4-20mA,数字信号RS485。


笔式位移传感器应用领域

轴径跳动检测、纺织机械检测、辊缝间隙测量、车辆制动装置磨损测量、机器人、精密位移测量、玻璃生产检测、汽车零件在线检测、机床及工具定位、液压缸定位、阀门位置检测与控制、水泥行业,桥面移位检测、地铁地道工程防护、静载测试仪等。
