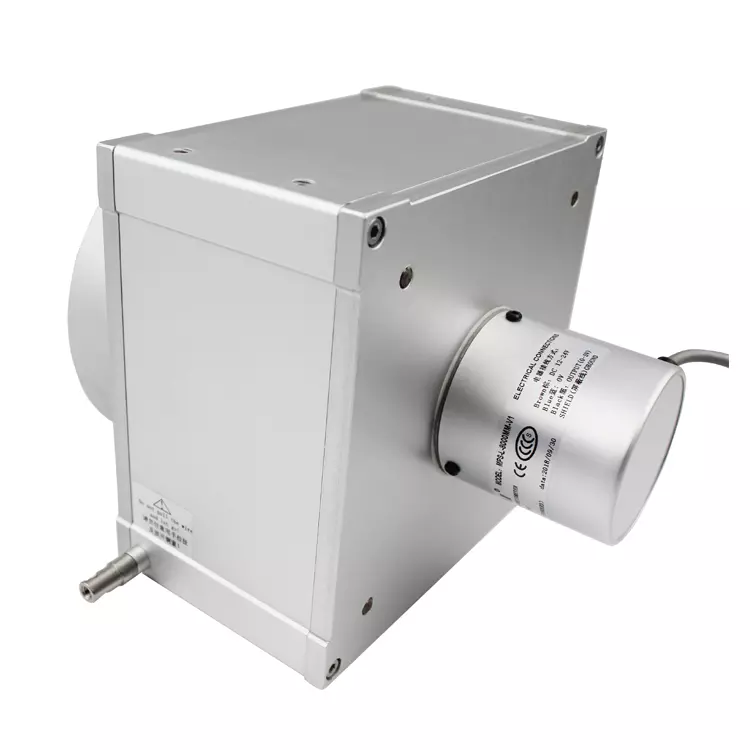

滑坡裂缝位移计为电感调频式原理的传感器,用于山体滑坡裂缝,滑坡、边坡、建筑、表面位移,变形监测的测量,可长期自动化监测。滑坡裂缝位移计的原理:
它将机械位移量转换成可计量的、成线性比例的电信号。被测物体产生位移时,拉动与其相连接的钢绳,钢绳带动传感器传动机构和传感元件同步转动;当位移反向移动时,传感器内部的回旋装置将自动收回绳索,并在绳索伸收过程中保持其张力不变,从而输出一个与绳索移动量成正比例的电信号在本体内置电子标签,另可自设编号,直接输出物理量,并可进行存储1600条数据,此类原理产品精确度、稳定性高,可采用人工读数或自动采集方式,进行长期观测。
滑坡裂缝位移计的特点:

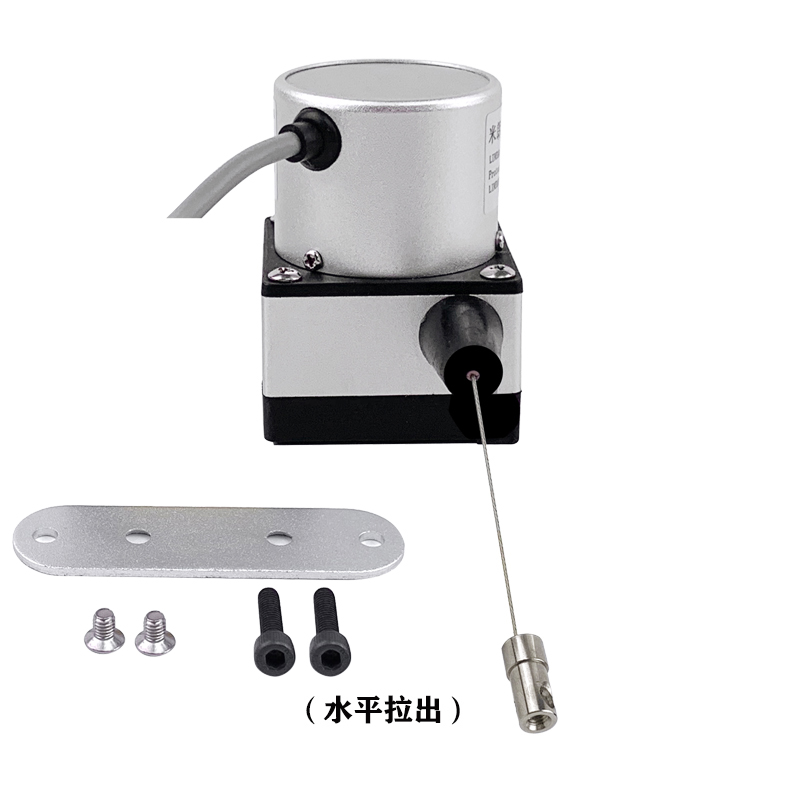

测量被测物体的相对位移,在固定点与被测点用柔性铟钢丝连接。钢丝一端固定在被测点上,另一端与位移计内部结构件相连;当被测点发生位移时,钢丝通过拉动位移传感器内的测杆,测杆位置发生变化后,围绕测杆外的线圈输出的电感频率也会相应发生变化。经过数据处理从而实现测量位移变形的目的。具有位移微小变化量,精度高、稳定性好的特点。
