电子尺位移传感器接线问题处理方案

     电阻式位移传感器精度高、稳定性好、使用寿命长、安装使用简便、价格低廉,特别适用于标准化生产与工业自动化批量化应用。

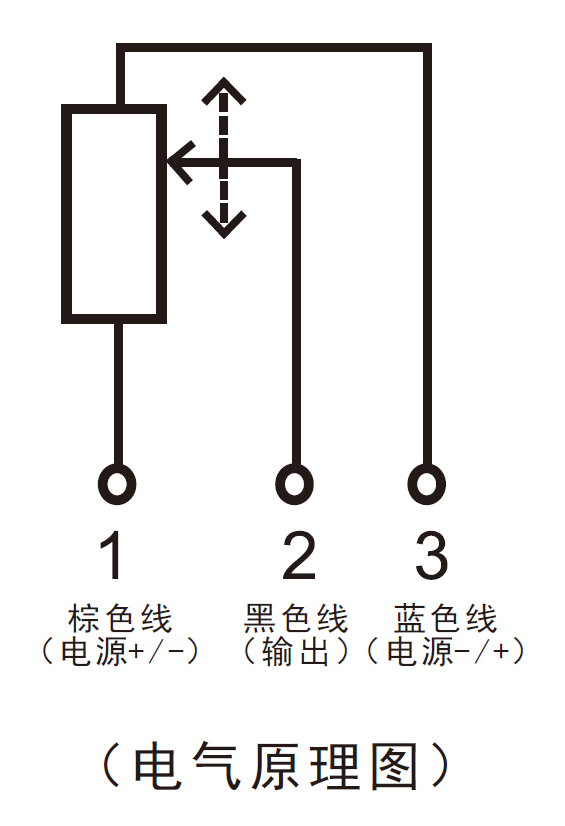

MIRAN米朗科技电阻尺接线原理图电子尺接线方式

     电阻式位移传感器基于电位器原理设计,主要由滑动电刷与碳膜线板组成,位移传感器内部结构简单,内部没有复杂的信号处理电路,因此,位移传感器检测数据可靠性非常高。经电脑控制激光蚀刻技术处理的电阻尺,位移传感器线性精度高达±0.05%,重复性精度0.01mm,特别适用于注塑机、压铸机、吹瓶机、鞋机、木工机械、印刷机械、包装机械、机器人、机械手等工业自动化设备位移测量与位置反馈。

     电阻式位移传感器为绝对位置测量型位移传感器,传感器常用5V、10V、24V电源供电(严禁接入220V工业电源),分别输出0-5V、0-10V、0-24V电压信号。传感器可通过内置或者外置传感器变送器信号转换,将0-24V电压信号转换为标准的模拟量信号或者数字信号,方便PLC控制系统可编程逻辑控制器采集或者远距离传输需要。

     直线位移传感器接线简单,KTC拉杆电子尺、KTF滑块电子尺等标配赫斯曼插头,1#端子接电源正(或者电源负,传感器输出信号逻辑方向改变),2#端子接信号线,3#端子接电源负(或者电源正)。KTM微型拉杆电子尺、KTR自复位电子尺等标配侧出线,棕色线接电源正(或者电源负),蓝色线接信号线,黑色线接电源负(或者电源正)。不熟练的作业人员可按照传感器铝合金外壳上标示的接线线路图连接使用,或者联系传感器生产厂家、经销商协助处理。

     现场作业因为安装人员操作不熟练或者疏忽,接错线导致位移传感器损坏的案例较为常见。如果将电源正极接入传感器信号线端子,电子尺拉杆又在最里面(KTC、KTM等拉杆结构电子尺,或者KTF、KFM滑块结构电子尺)或者最外面(KTR、KSC、KSP等自复位结构电子尺),传感器将瞬间损毁。为避免此类问题发生,安装人员在位移传感器安装调试过程中,可以先将传感器拉杆拉出一些,自复位结构电子尺应该是压缩一段行程,这时如果接错线,也不会造成传感器内部电路短路,可有效避免传感器接线造成的问题。传感器调试过程中如果出现线性误差大、检测数据跳动、控制精度差、控制困难等异常问题,应先检查传感器接线方式是否正确。
