倾角传感器Product introduction 您现在的位置:首 页 > 产品展示 > 产品详情
倾角传感器
  • 产品详情
  • Product introduction
  •    米朗倾角传感器产品介绍:
        HT2D XXX-S07  是一款全温补高精度倾角仪,产品采用了最新MEMS芯片技术和单片机控制技术,输出速度3次/秒,内置高精度16 bit  A/D 差分转换器,通过5阶滤波算法,最终输出单方向的倾角值。产品稳定性好,扩展性好,多种输出可供选择,适合应用于各种恶劣工业控制环境,性能非常稳定。
    米朗倾角传感器


    产品特性

    宽电压输入9~30V 输出方式多样(可选) 分辨率 0.001°

    双轴倾角测量 量程0~±90°(可选) 精度:0.01°

    防护等级IP67 自带温度补偿 工作温度-30℃~+70

    产品电气参数:

    参数

    条件

    最小值

    典型值

    最大值

    单位

    供电电压

    标准

    9

    12

    30

    V













    工作电流

    无负载



    29



    mA

    输出负载

    电阻性

    10







    电容性





    20

    nF

    工作温度



    -40



    +70

    存储温度



    -50



    +80

    产品性能指标:

    参数

    条件

    HT2Dxxx-S07



    单位

    测量范围



    ±7



    °

    测量轴



    X





    零点温度漂移

    -25℃~60

    ±0.01



    °/℃

    输出信号

    RS485、RS232、TTL可选

    输出频率



    3

    3

    Hz

    分辨率

    带宽2Hz

    0.001

    0.001

    °

    精度

    室温

    ±0.01

    ±0.01

    °

    冲击

    2000g,0.5ms,3 次/轴

    *本性能为±30° ±60°测量参数,其它测量范围均可按照客户要求定制。

    产品适用于:铁路机车监测、各种工程机械倾角测量、石油钻井设备、地下钻机姿态导航、基于倾角的方向测量、盾构顶应用、卫星通信国姿态检测、地质设备倾斜监测。

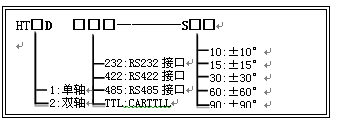

    选型表


    例:HT2D232-S90 双轴 输出方式RS232 量角度±90°

    高精度单轴倾角检定表

    倾角编号

    检定点(度)

    测量值(度)

    误差值(度)

    检定点(度)

    测量值(度)

    误差值(度)

    90020

    -8

    -7.998

    0.002

    8

    8

    0

    -7

    -6.997

    0.003

    7

    6.998

    -0.002

    -6

    -5.996

    0.004

    6

    5.995

    -0.005

    -5

    -4.999

    0.001

    5

    4.998

    -0.002

    -4

    -4.001

    -0.001

    4

    3.998

    -0.002

    -3

    -2.998

    0.002

    3

    2.995

    -0.005

    -2

    -1.995

    0.005

    2

    1.993

    -0.007

    -1

    -0.993

    0.007

    1

    0.989

    -0.011

    0

    0.004

    0.004

    0

    -0.009

    -0.009

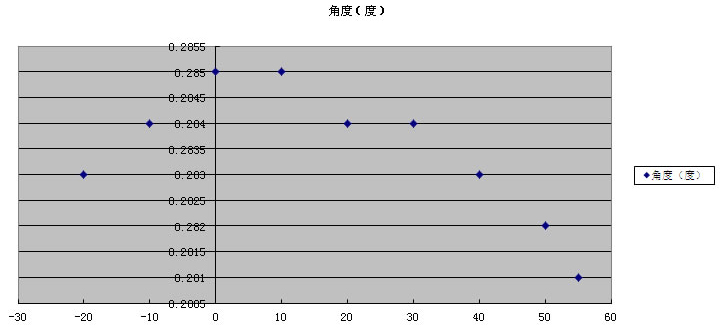

    高精度单轴倾角温度特性表

    温度(摄氏度)

    角度(度)

    -20

    0.283

    -10

    0.284

    0

    0.285

    10

    0.285

    20

    0.284

    30

    0.284

    40

    0.283

    50

    0.282

    55

    0.281

    差值

    0.004
